简介

本工程是用于验证立创商城 DC-DC芯片 FAN2110MPX (商城编号C184537)的方案验证板设计

简介:本工程是用于验证立创商城 DC-DC芯片 FAN2110MPX (商城编号C184537)的方案验证板设计

开源协议

GPL 3.0

创建时间:2020-04-16 07:41:09更新时间:2021-03-01 22:31:55

描述

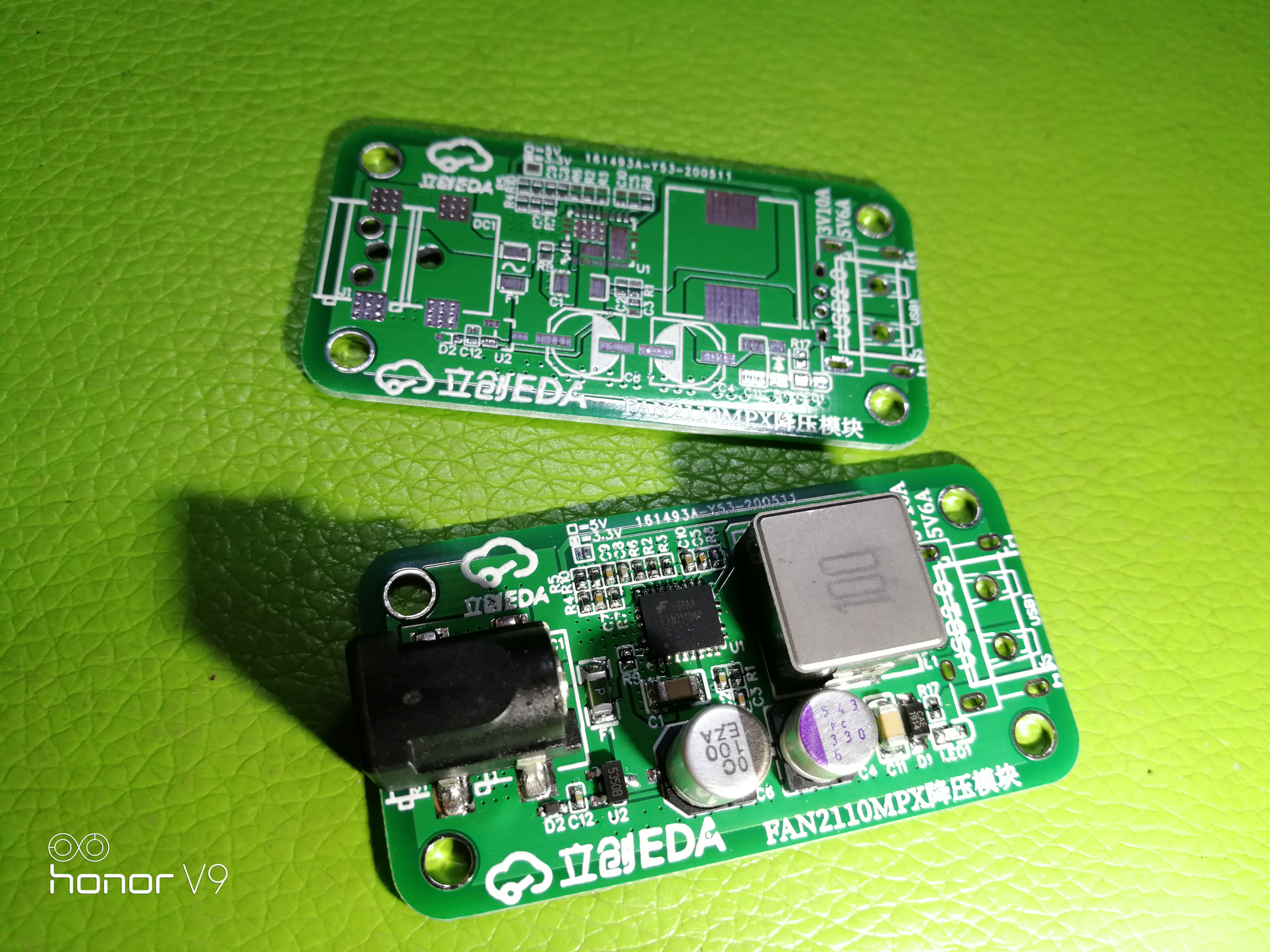

芯片方案  DC-DC芯片 FAN2110MPX (商城编号C184537

一颗非常小巧的大功率DCDC降压芯片,可以获得3.3V10A/5V6A的大功率输出。

适合空间局限的产品中使用。

该模块输入DC插座5-20V。输出接线柱或USB座。3.3V10A或者是5V6A。(需要修改分压电阻,不外接可调电阻)固定电压输出。

DC输入电压:5-20v(测试20v)

输出电压:固定电压默认设置5v,跳线短路3.3v

输出电流:6A(最大10A更低电压)

静态电流21ma

负载测试输出效率:

1A(90.3%),2A(93.1%),3A(93.2%),

4A(92.5%),5A(91.4%)

FAN2110 是一款高效、小型、恒定频率的 10 A 集成同步降压调节器。FAN2110采用最佳的互联方式将同步MOSFET和控制器/驱动器包含在一个封装中,从而使设计人员能够在具有最少外部元器件的较小面积中达到高电流要求。集成方案将有助于最大限度地降低临界电感,它与分立式解决方案相比,可使元器件布局更简单和更高效。FAN2110提供了外部环路补偿、可编程开关频率和限流。这些功能让设计更加灵活和优化。高频率操作可实现所有陶瓷解决方案。汇总电流模式调制器使用无损电流感测进行电流反馈和过流保护。电压前馈有助于在较宽的输入电压范围中操作。Fairchild 的高级 BiCMOS 电源工艺与低 RDS(ON)内部的 MOSFET 以及具有高热效率 的 MLP 封装相结合,能够在小型封装中耗散高功率。输出过压、欠压和过热关断保护功能有助于在故障期间保护器件免受损害。FAN2110 还可防止负载点应用启动阶段的预偏置输出放电。

FAN2110 数据手册
特性
  • 宽输入电压范围:3V-24V
  • 宽输出电压范围:0.8V至80% VIN
  • 10A输出电流
  • 1%参考温度精度
  • 超过93%峰值效率
  • 可编程频率操作:200KHz至600KHz
  • 低侧 MOSFET 上集成有肖特基二极管的全同步运行模式能够提升效率
  • 内部自举二极管
  • 电源正常信号
  • 在预偏压输出时启动
  • 输出接受陶瓷电容
  • 外部补偿实现了灵活设计
  • 可编程限流
  • 欠压、过压和过热关断保护
  • 内部软启动
  • 5 x 6 mm、25 引脚、3 焊盘 MLP 封装
