IP6505T快充电源模块
1.7w
0
0
12
简介
本工程是用于验证立创商城 DC-DC芯片 IP6505T （商城编号C432567）的方案验证板设计
简介：本工程是用于验证立创商城 DC-DC芯片 IP6505T （商城编号C432567）的方案验证板设计开源协议
：GPL 3.0
创建时间：2020-04-13 08:15:13更新时间：2022-02-14 14:17:57
描述
芯片方案：DC-DC芯片 IP6505T （商城编号C432567）
IP6505应该是现在最便宜的快充方案之一了。
**注意，该芯片后缀带T，与IP6505脚位有所不同。不能通用**
输入为DC5521接口，电压12-28v。
输入带3A保险和28V tvs。所以电压不要超过28v

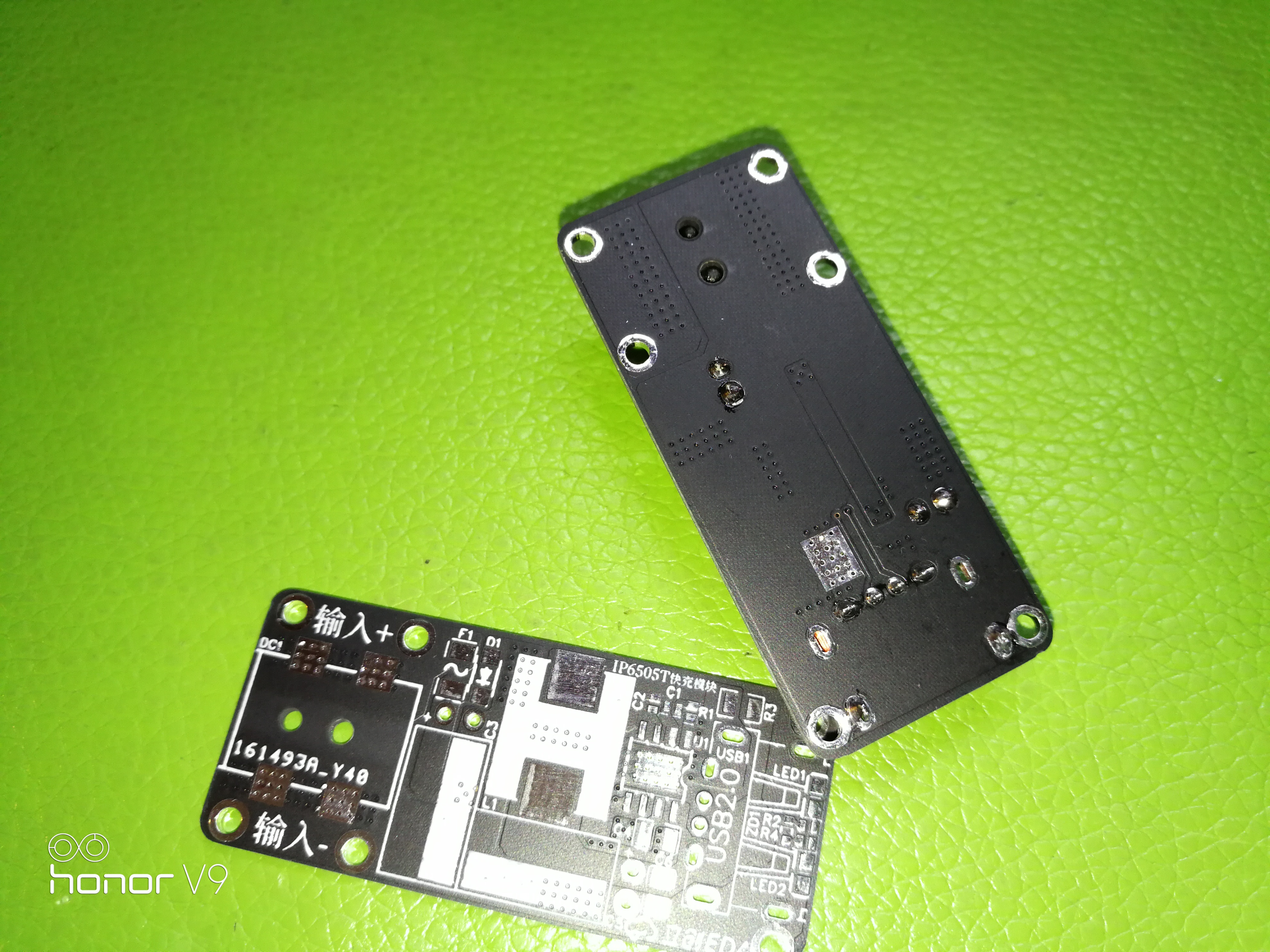

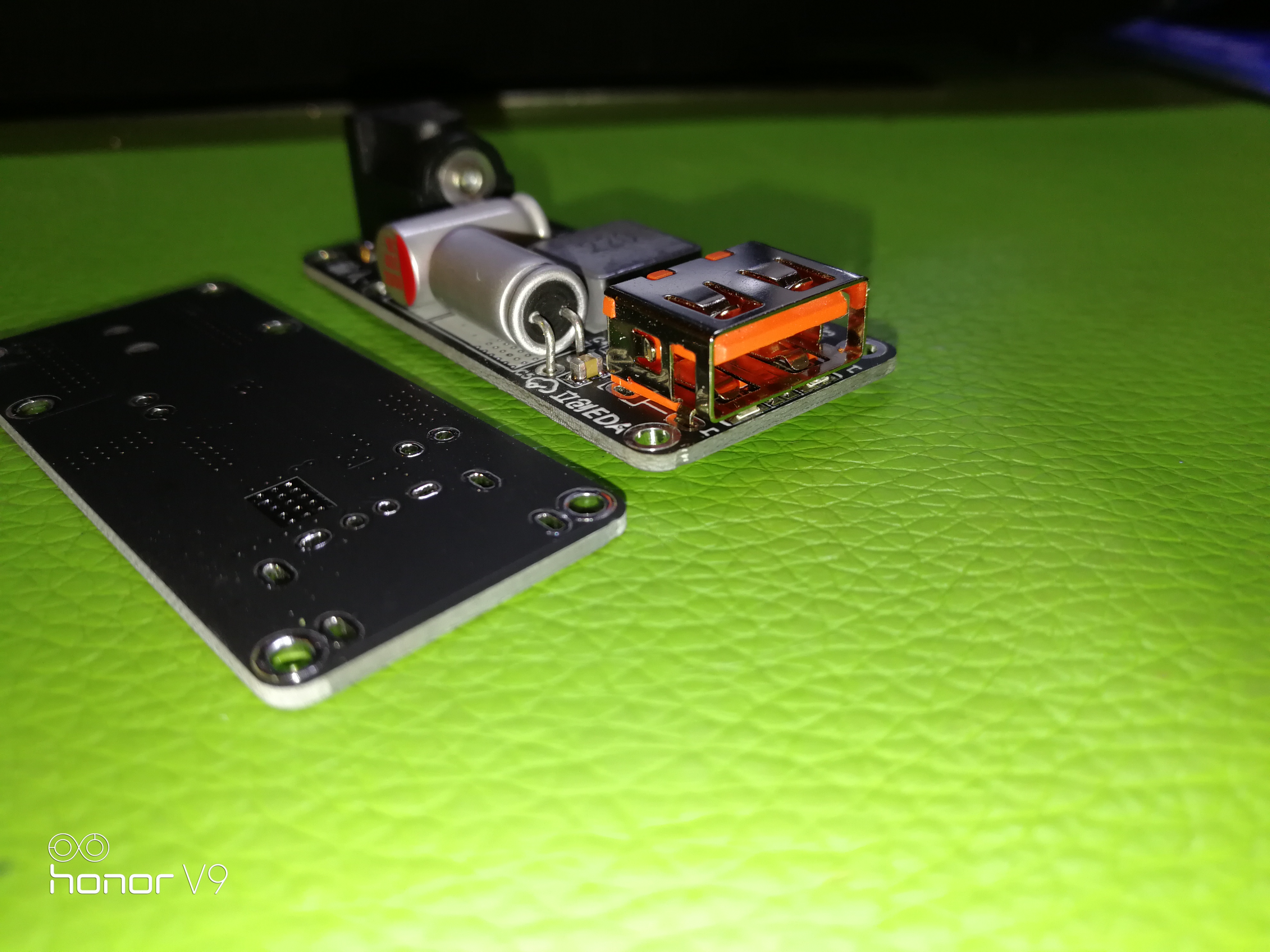

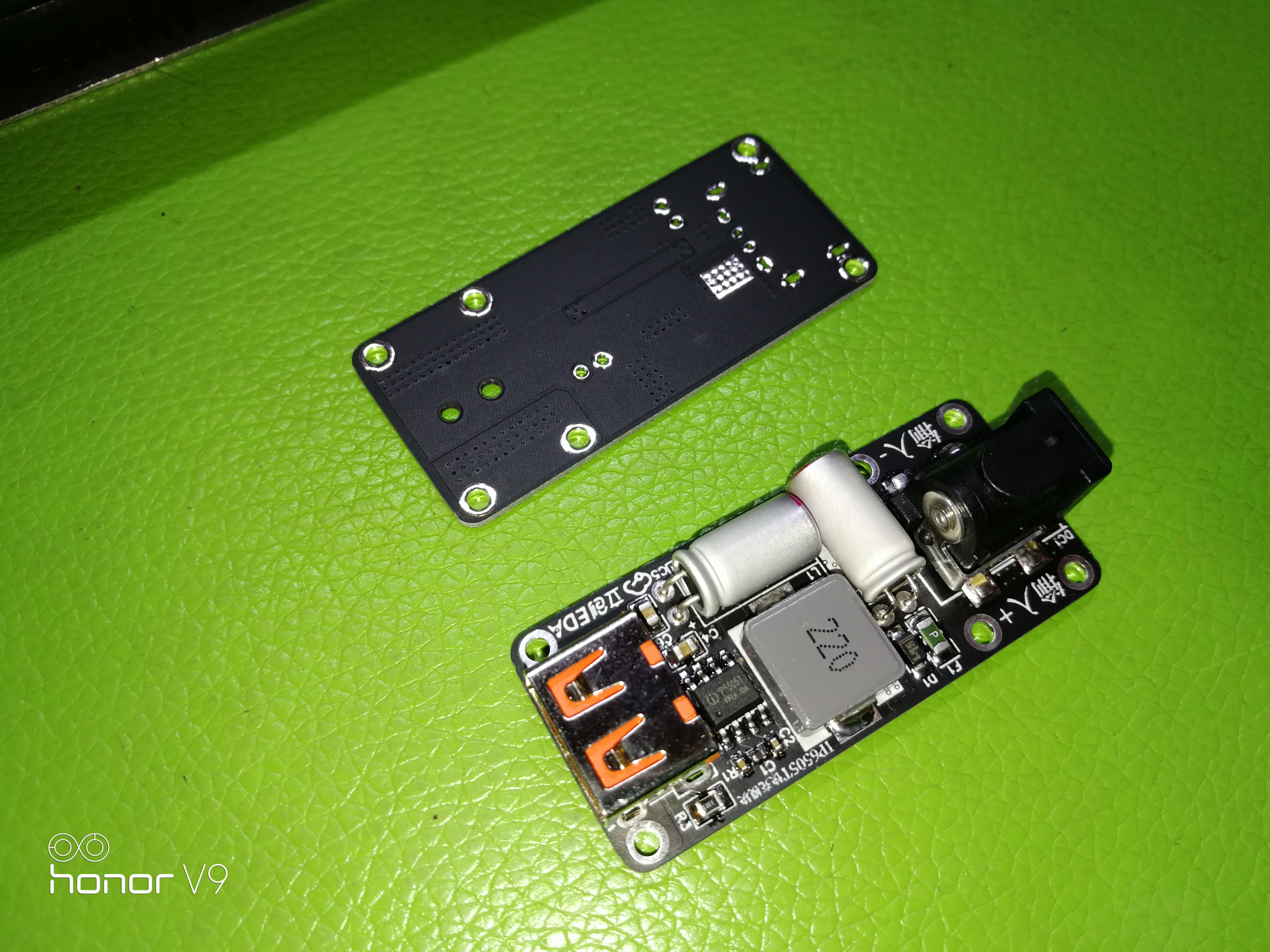

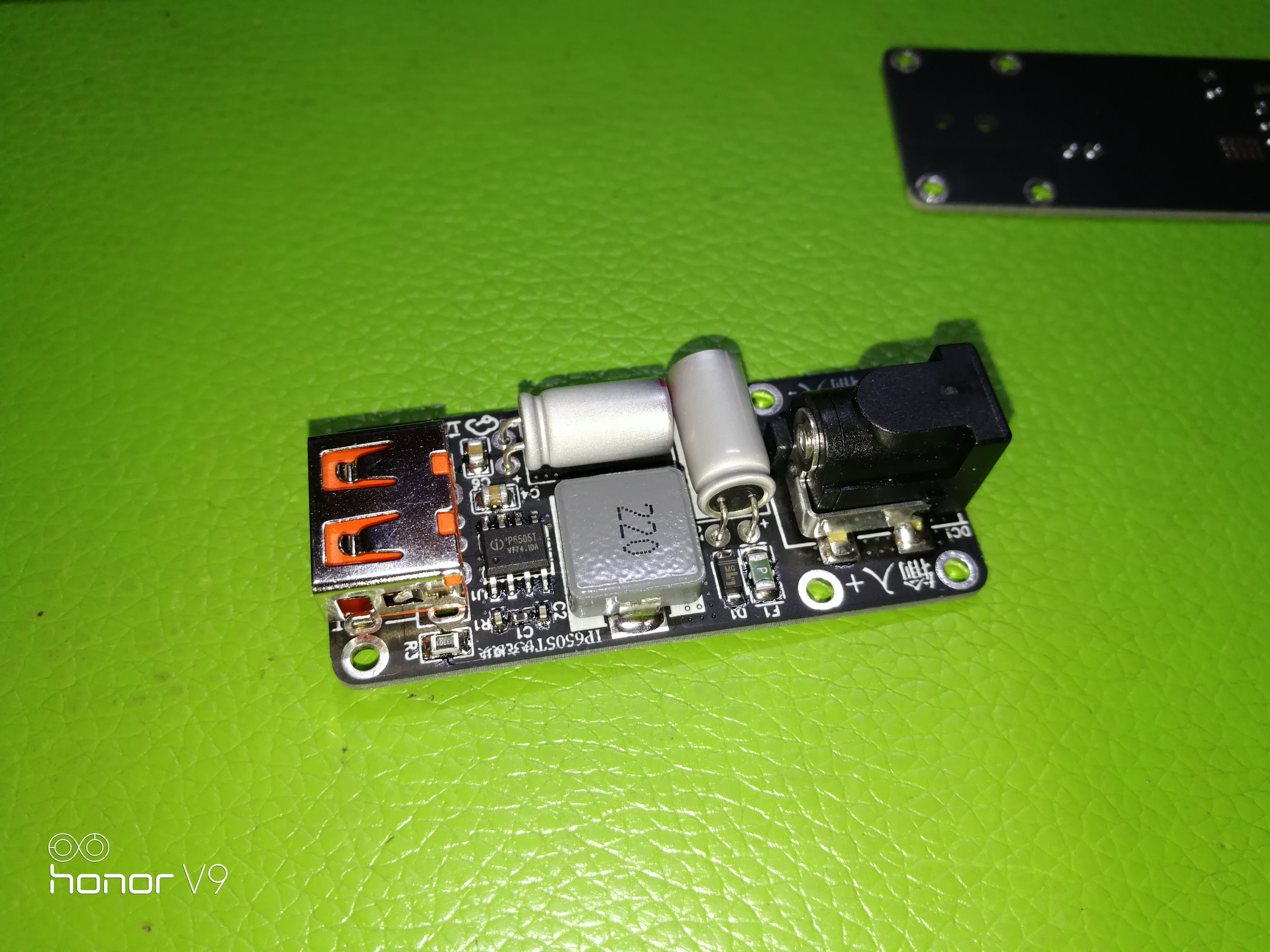

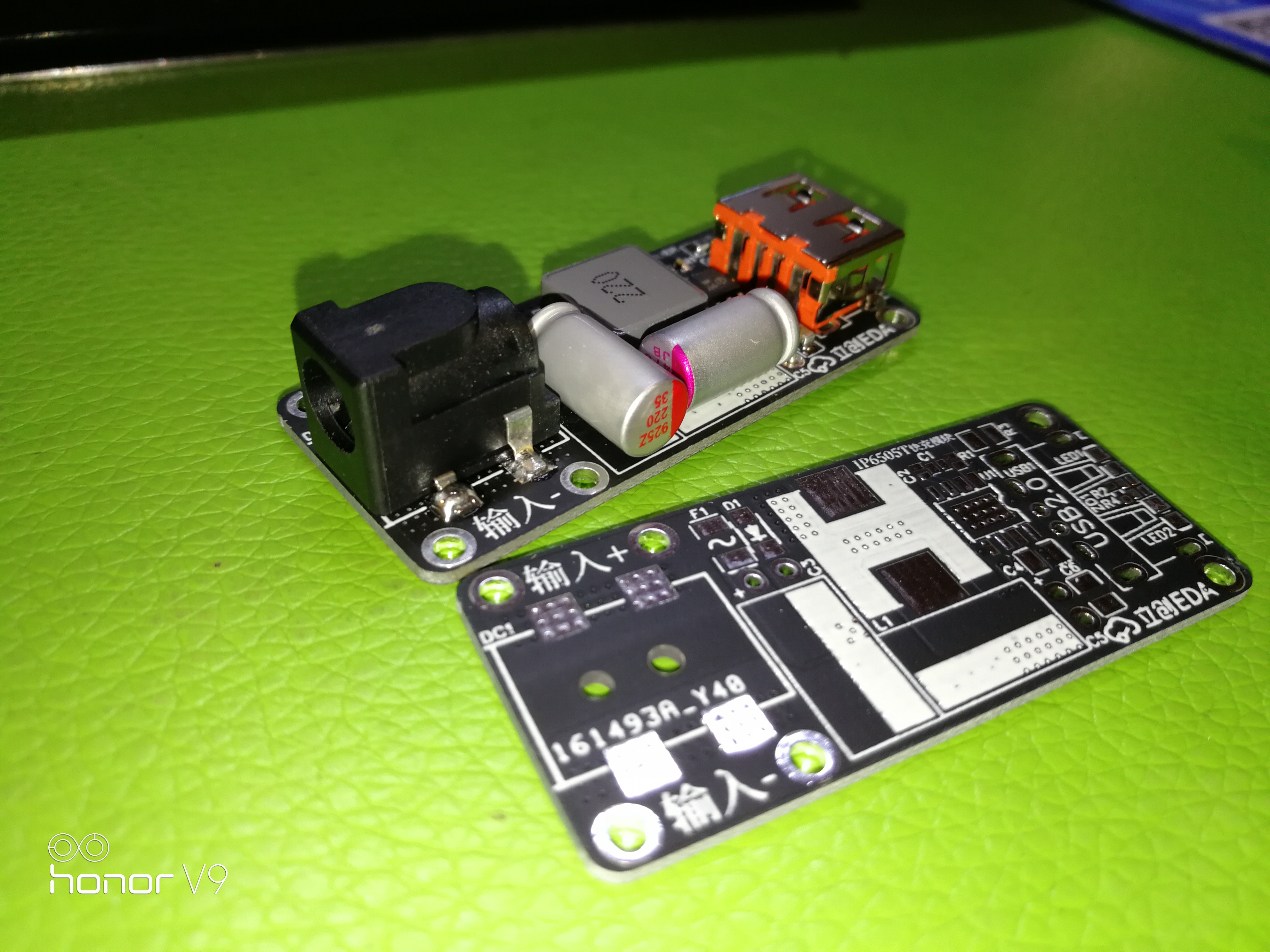

单面板布局紧凑。还嫌大就切掉DC部分也可以使用。
输入输出设计留出2颗6.3x12mm的电容位置。足够使用合适容量的电容。
输出电压指示灯独创的稳压管方式。当激活快充时会点亮，虽然没有精确的电压指示，但是作为是否快充的判断还是有一定作用的。
最大输出 24W，集成各种快充输出协议
DCP/QC2.0/QC3.0/MTK PE1.1/PE2.0/FCP/SCP/AFC/SFCP
