标准版 PAM8006A-方案验证板

简介:本工程是用于验证立创商城 音频功率放大器PAM8006ATR (商城编号C167118)的方案验证板设计。

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2020-04-07 19:59:54
更新时间: 2021-08-12 16:08:57
描述

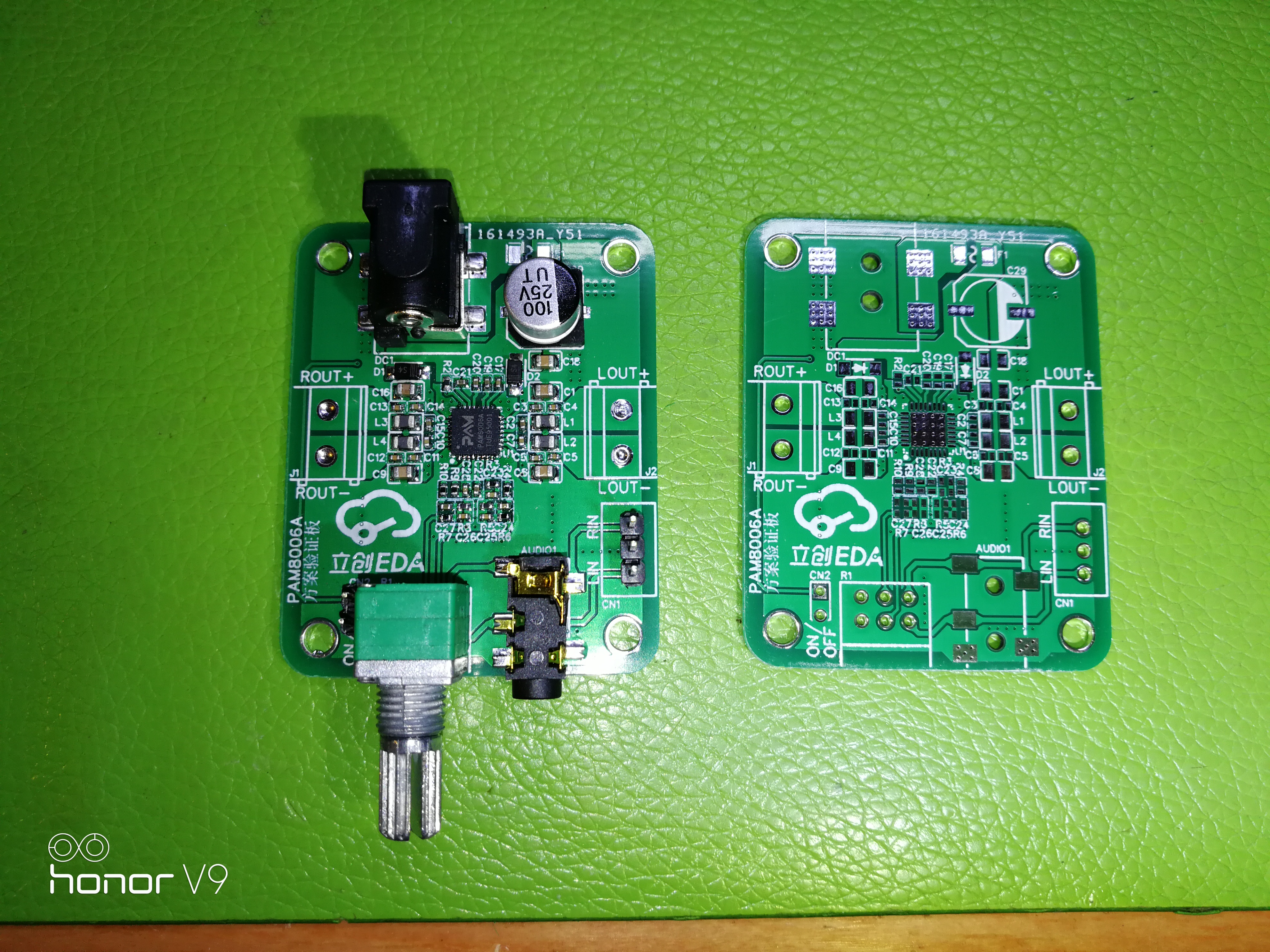

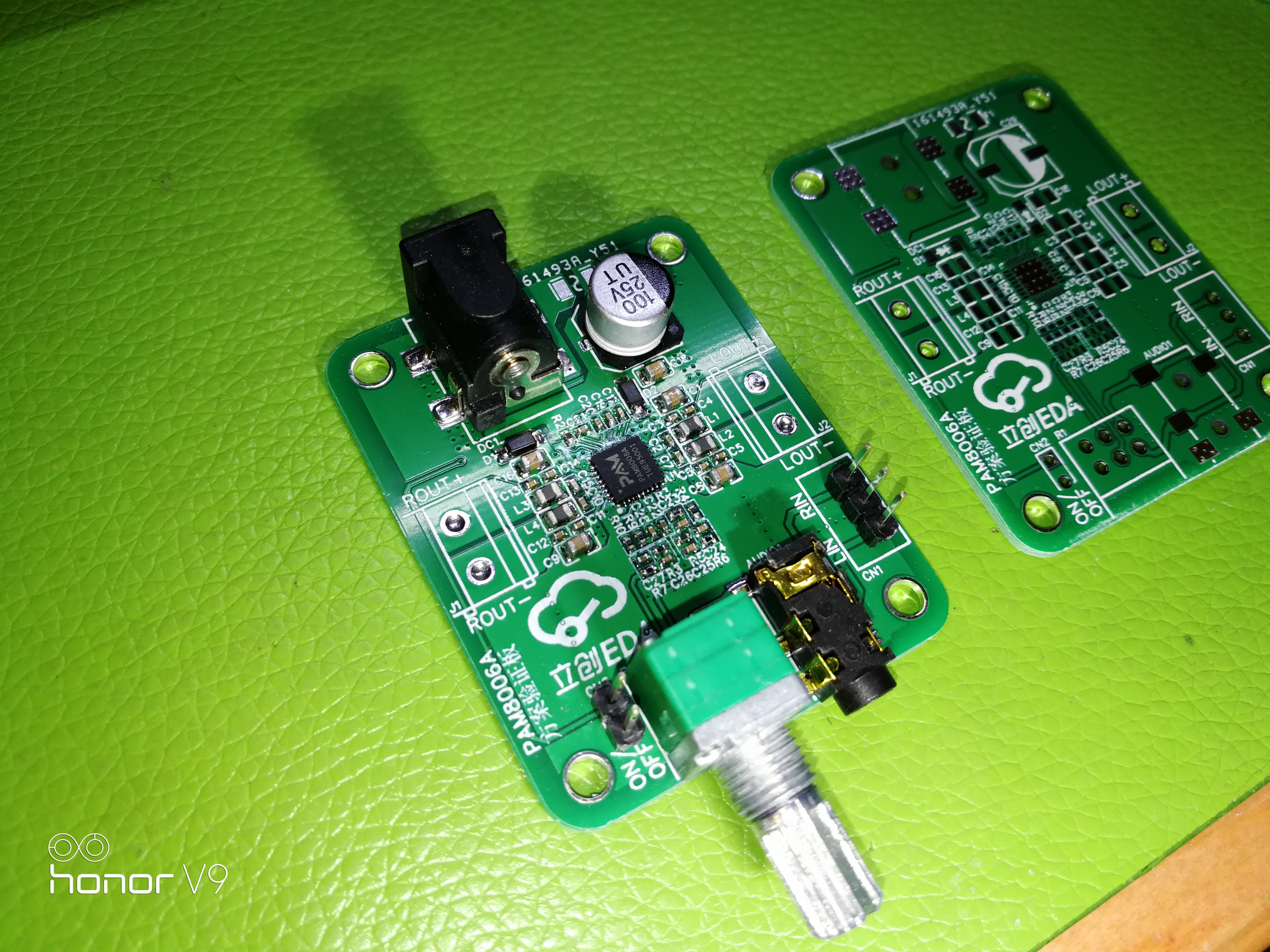

芯片方案  音频功率放大器PAM8006ATR (商城编号[C167118](https://so.szlcsc.com/global.html?k=PAM8006)) 方案板子以最小可实用的功能板形式绘制。 立体声15Wx2双声道输出。芯片发热小,效率高。 音频输入为XH2.54-3P接口兼容327音频插座。 100k双联电位器调节音量。有独立的关机静音接口。 供电为12V DC插座。 适合桌面级小音箱的DIY ![IMG_20200529_220141.jpg](//image.lceda.cn/pullimage/9xevruou0TM1fyeFcsQVC0Uuwj6hQ2LlR19rhPzx.jpeg) ![IMG_20200529_220146.jpg](//image.lceda.cn/pullimage/Q3XZrGhHuhO3nRlWtDxzyb6MivWvbfNgF9D2PLh2.jpeg)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity BOM_Supplier Part
1 RK097 R1 RK097 1 C97443
2 10uF C16,C9,C8,C1,C18 C0805 5 C15850
3 DC-005-5A-2.5-SMT DC1 DC-IN-TH_DC-005-5A-2.0-SMT 1 C319133
4 1K R9,R4,R3,R10 R0402 4 C172145
5 47K R6,R7 R0402 2 C163806
6 100K R5,R8,R2 R0402 3 C163806
7 XH-3A CN1 CONN-TH_XH-3A 1 C2316
8 PJ-327E-5A AUDIO1 AUDIO-SMD_PJ-327E-5A 1 C145812
9 DSK34 D2,D1 SOD-123_L2.8-W1.8-LS3.7-FD 2 C41029
10 4A 63V-C140470 F1 F1206 1 C140470
11 1uF C28,C17,C10,C19,C20,C21,C11,C22,C6,C23,C7,C24,C14,C27,C15,C3,C2 C0402 17 C77009
12 1uH L4,L3,L2,L1 L0805 4 C281114
13 PAM8006ATR U1 QFN-32_L5.0-W5.0-P0.50-TL-EP3.7 1 C167118
14 1nF C12,C25,C5,C4,C13,C26 C0402 6 C14442
15 A2005WV-2P CN2 HDR-TH_2P-P2.00-V 1 C225254
16 KF127-5.08-2P J1,J2 CONN-TH_P5.08_KF127-5.08-2P 2 C474906
17 220uF C29 CAP-SMD_BD8.0-L8.3-W8.3-FD 1 C3340
