标准版 L50聪明感应灯

简介:一款红外热释感应灯,集成锂电充电、锂保、呼吸电量指示、升压恒流驱动、暖/白光可切换。

开源协议: GPL 3.0

发布时间:2020-10-22 08:50:38
  • 5.1k
  • 18
  • 115
描述

基于TM2291(物料编号C81387)的一款红外热释感应灯,集成锂电充电、锂保、呼吸电量指示、升压恒流驱动、暖/白光可切换。



市面上感应灯也不少。低价的功能不齐全或者粗制滥造,高价的又买不起。终究还是自己做得香。




控制部分:TM2291低功耗红外热释感应芯片标准应用电路。重复、延时时间、封锁时间、光敏阈值全部可调节。



充电部分:TYPEC输入TP4056充电、锂保芯片。



LED驱动:使用SY7200升压恒流8串,暖/白光可切换。



电量指示:使用ATTINY13A。红-绿-蓝  双色混色呼吸指示(红/黄/绿/青/蓝)。3按键并联兼作为 菲涅尔透镜-S9008 的支撑架。按键一次后呼吸灯显示颜色一次指示电量。充电时持续呼吸灯指示,充满蓝灯常亮提示充满。



拨动开关:2档开关切换暖光/白光,3档开关  常亮/关/自动。




性能参数:

  1. 供电锂电池50x30尺寸。
  2. 充电TYPEC接口,充电电流默认580ma。
  3. 关机静态电流<10uA。
  4. 自动感应静态电流<70uA。
  5. 亮灯功率1W。
  6. PCB尺寸:50x50mm
  7. 外壳尺寸:54x54x15mm+透镜突出




题外话:TM2291芯片无外围电路静态耗电确实只有几个uA。实际测试外围加上之后大概可以控制在50uA以内。(IB引脚1M到地会增加25uA左右耗电,感应头输出47k到地大概10uA,光敏部分3uA。)

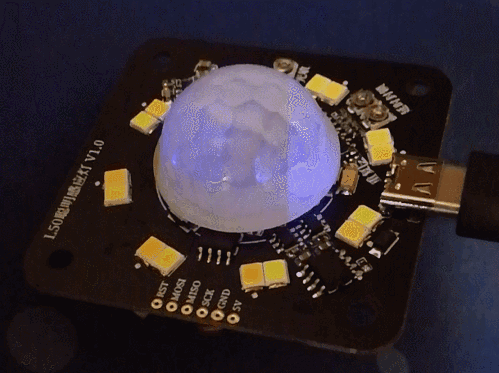

充电呼吸灯效果:

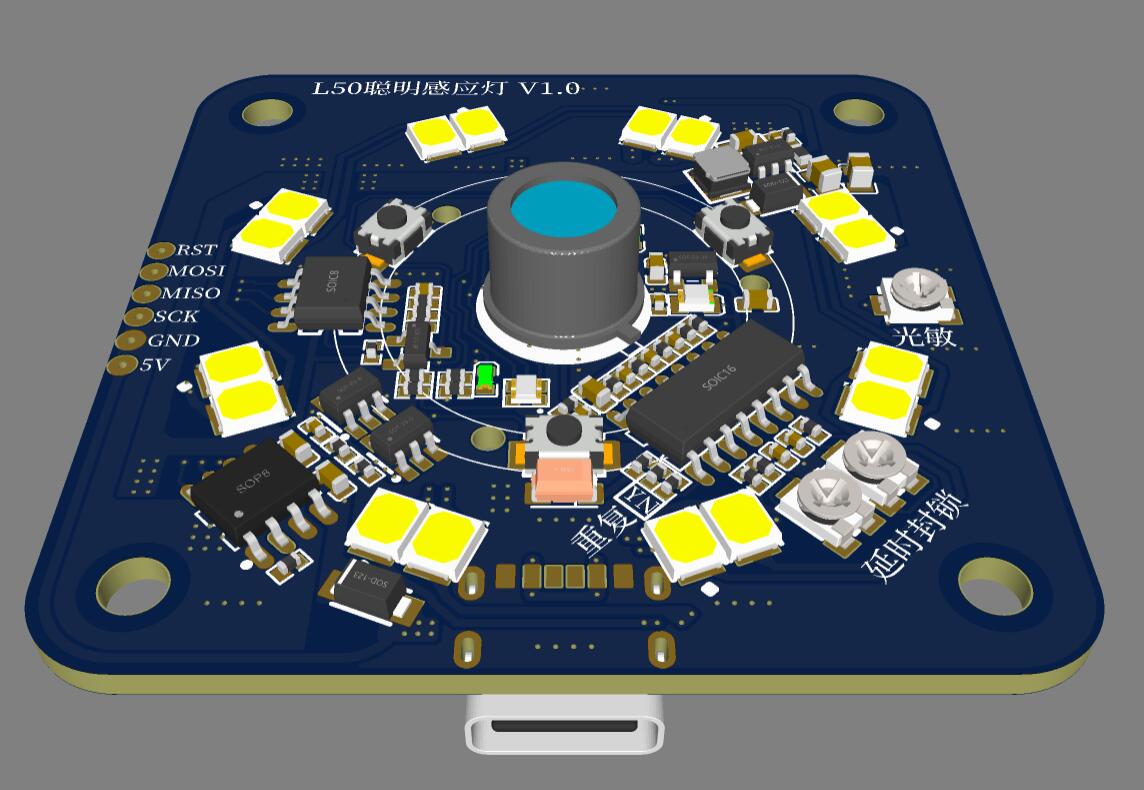

3D预览图:






静态电流测试:分别是自动感应挡位,和关机挡位,关机电流主要是单片机、锂保芯片和恒流升压芯片的关机静态电流。

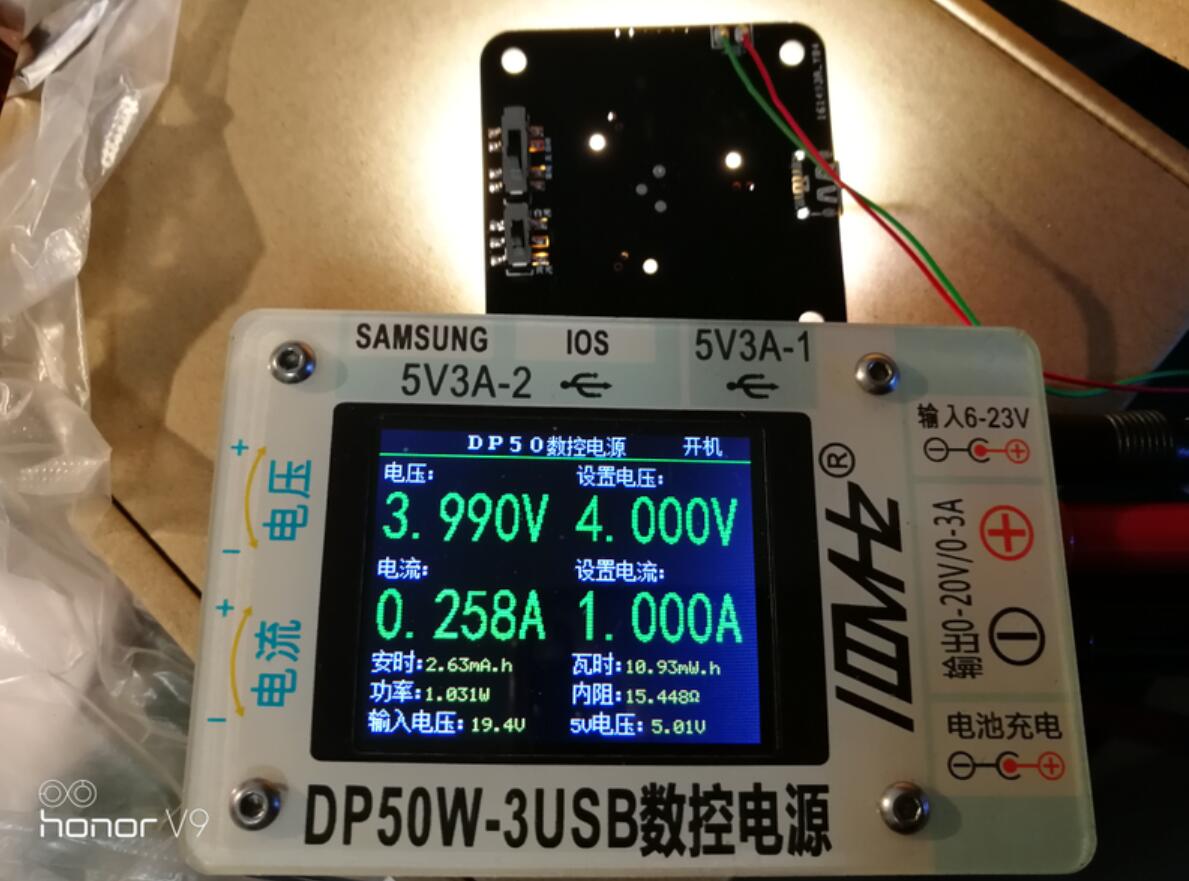

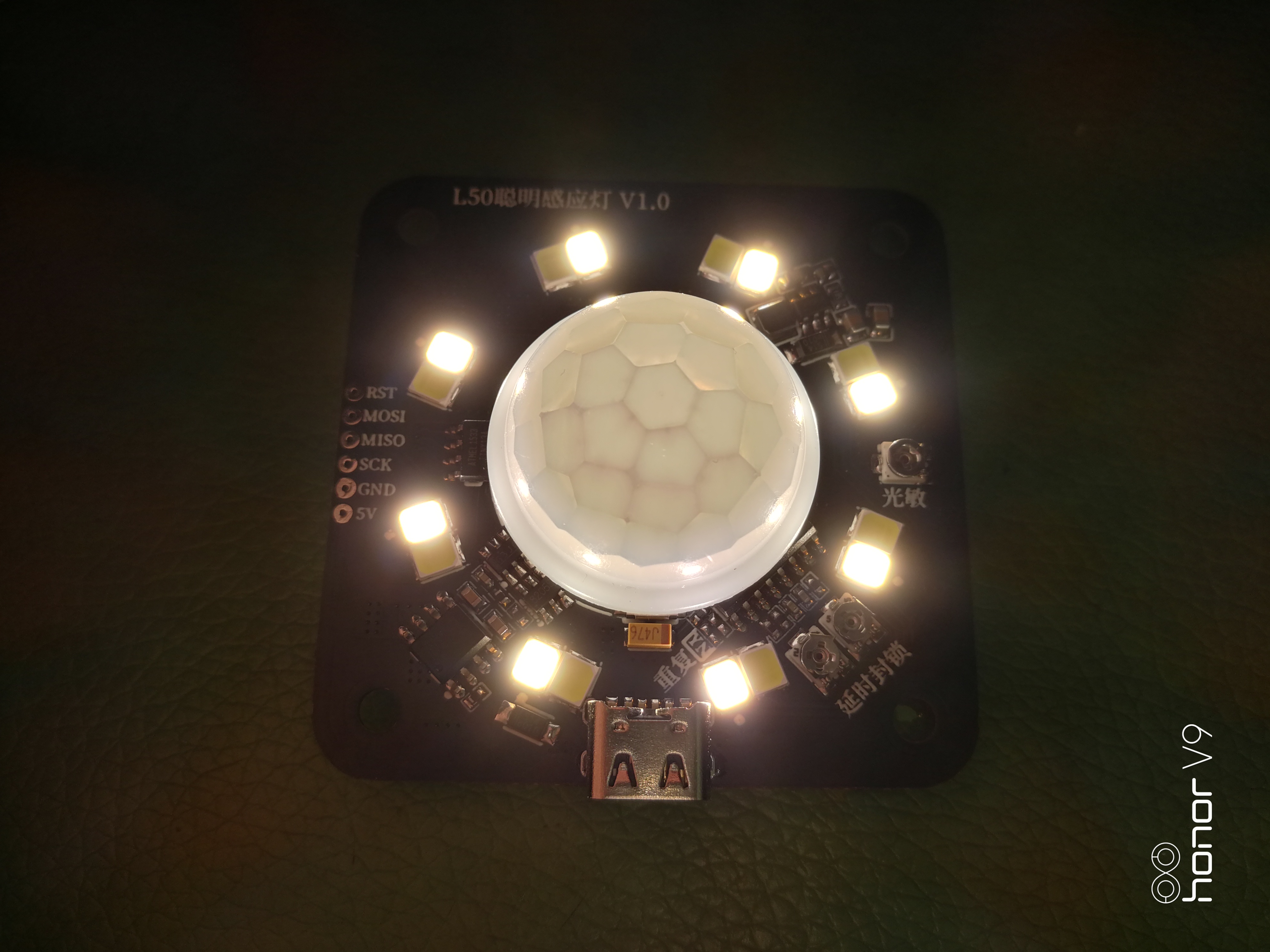

亮灯功率:预设1W,得益于SY7200的超高效率,1W的功率基本上全在LED上。所以相比其他感应灯相同功率下LED更亮。而且整个电池放电过程中LED亮度能保持一致。

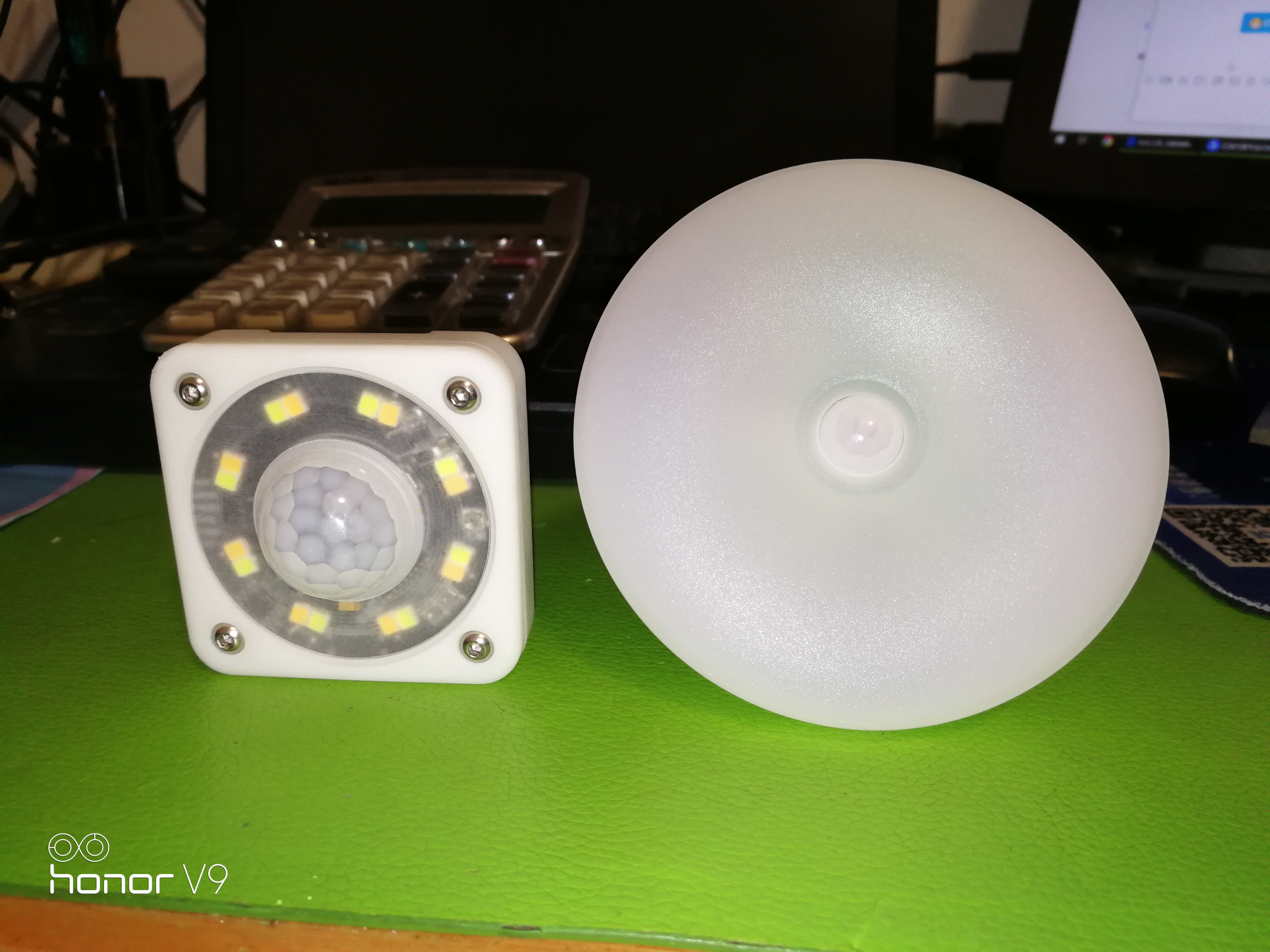

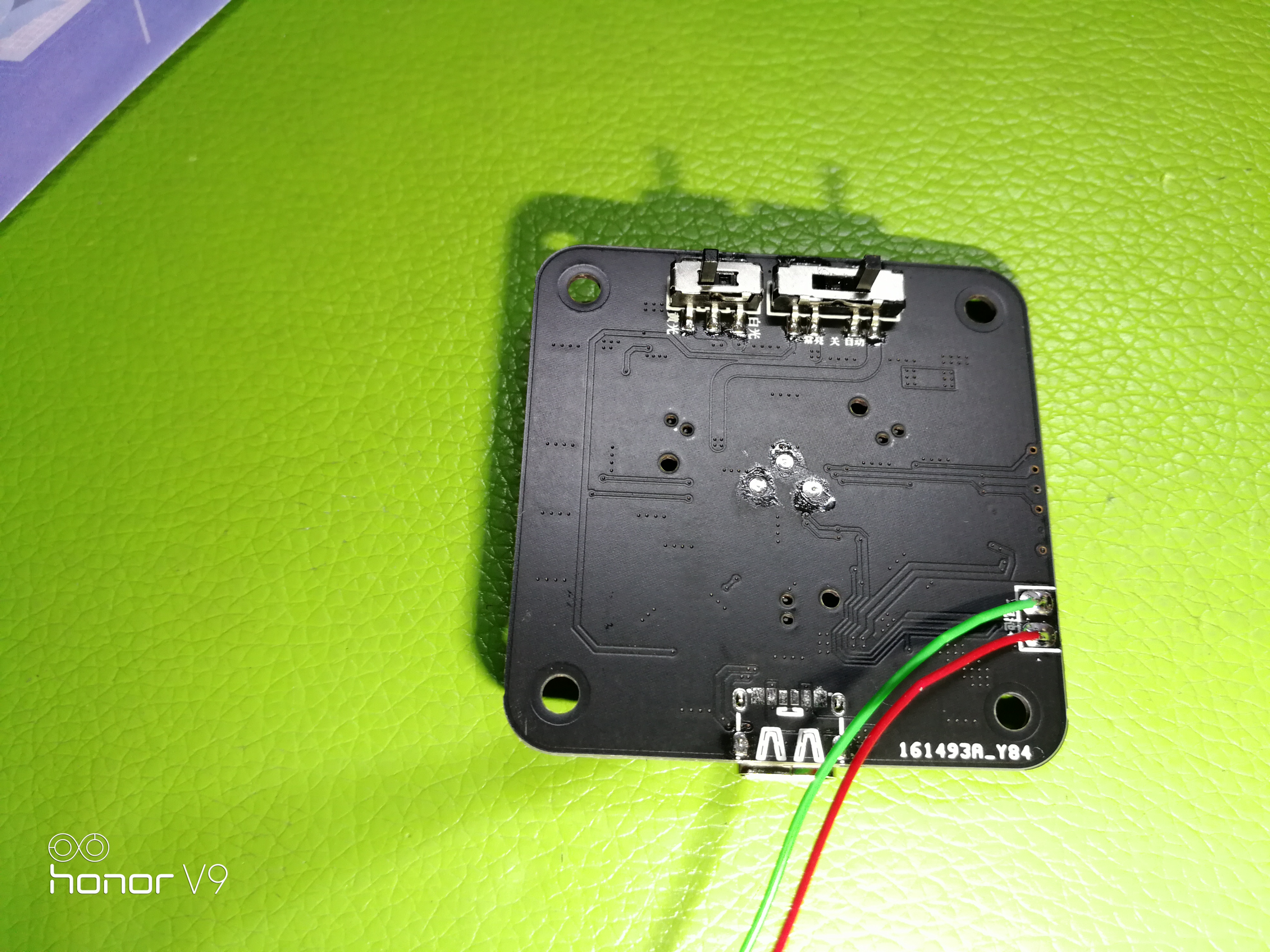

一些其他的图片:

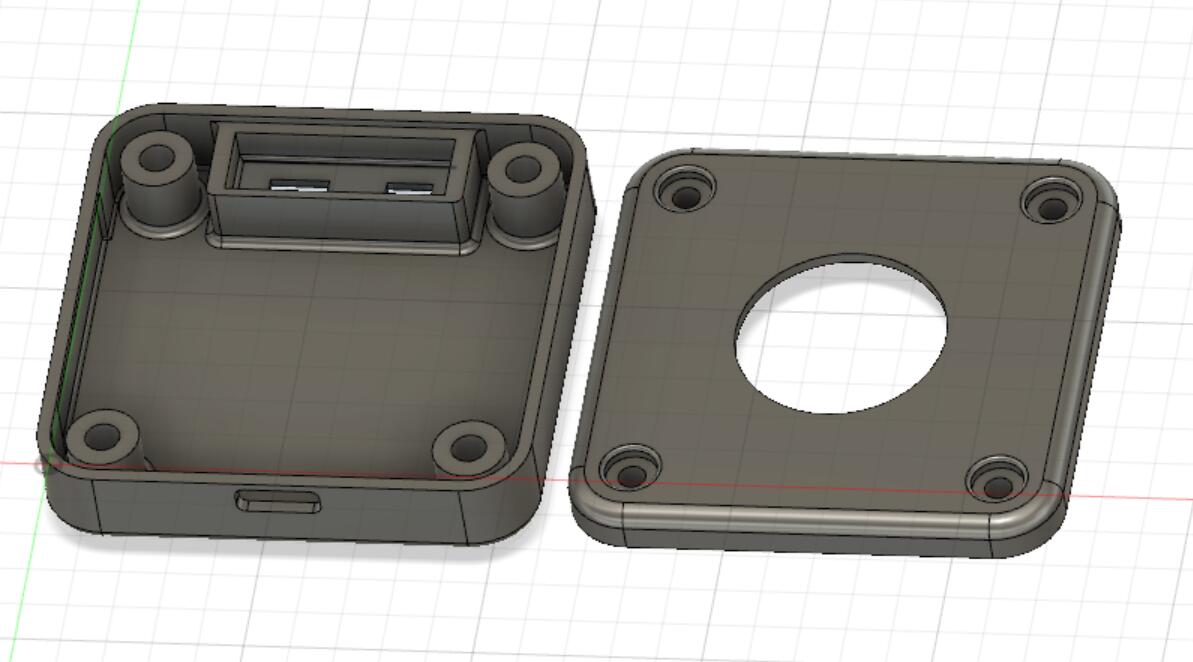

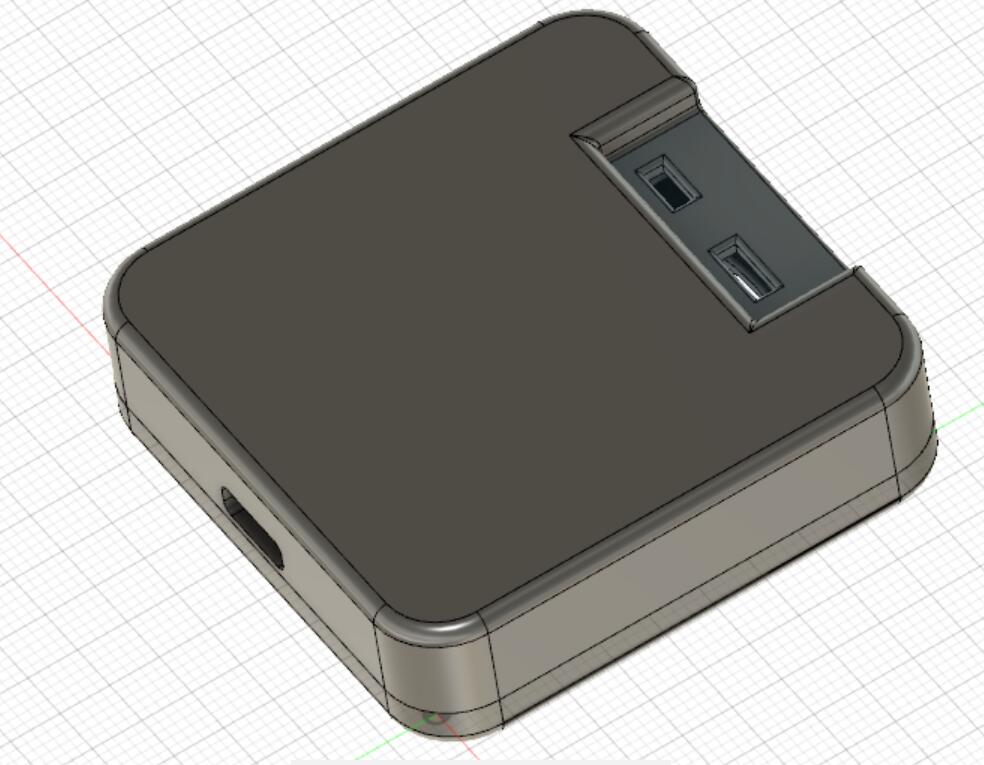

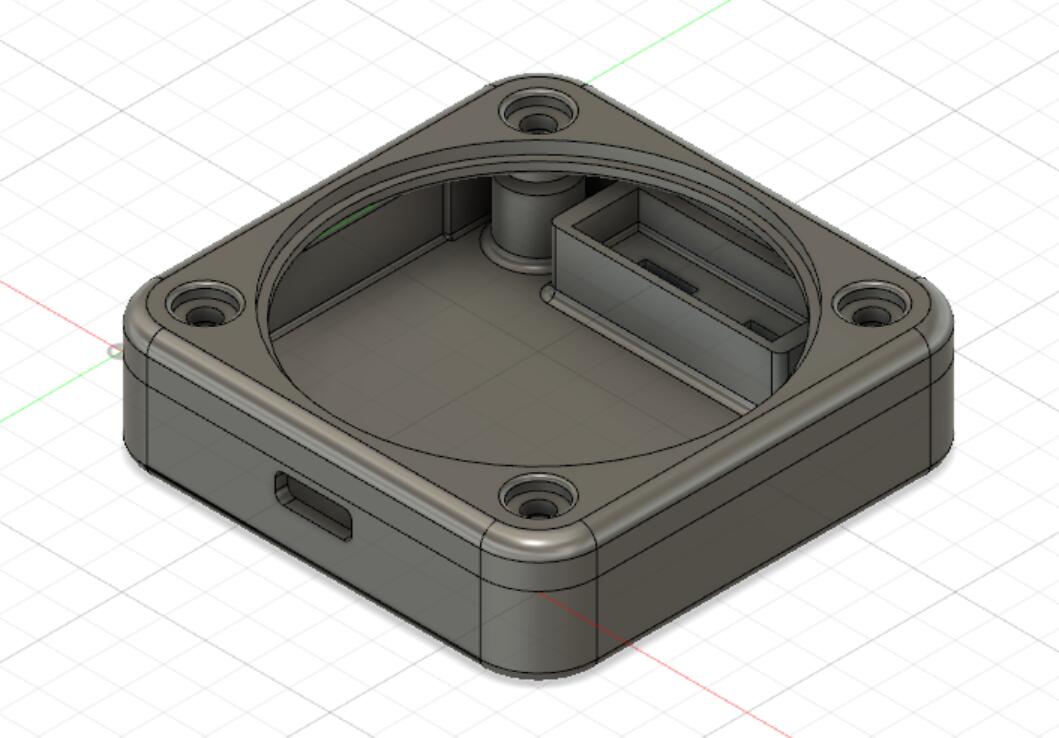

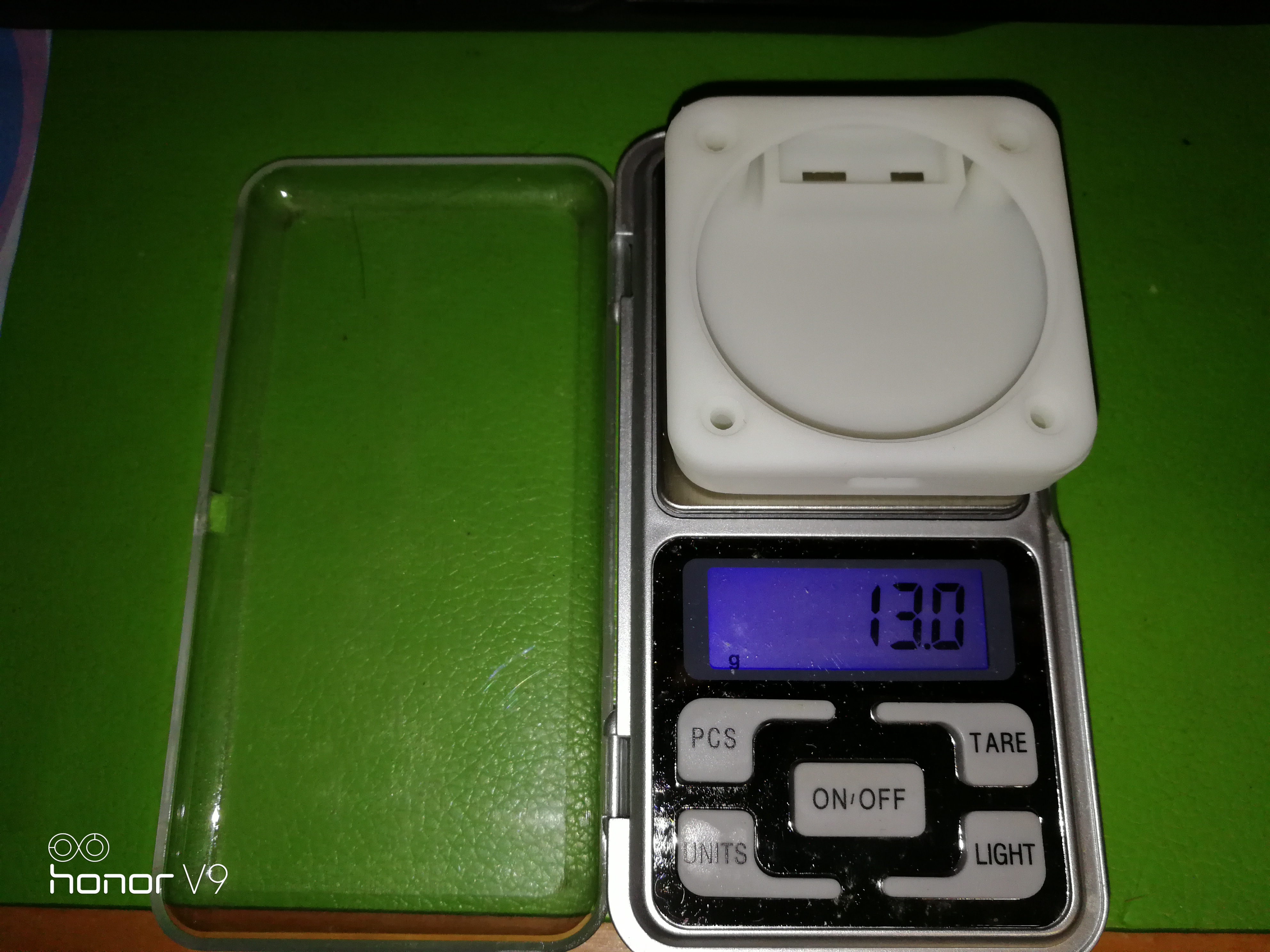

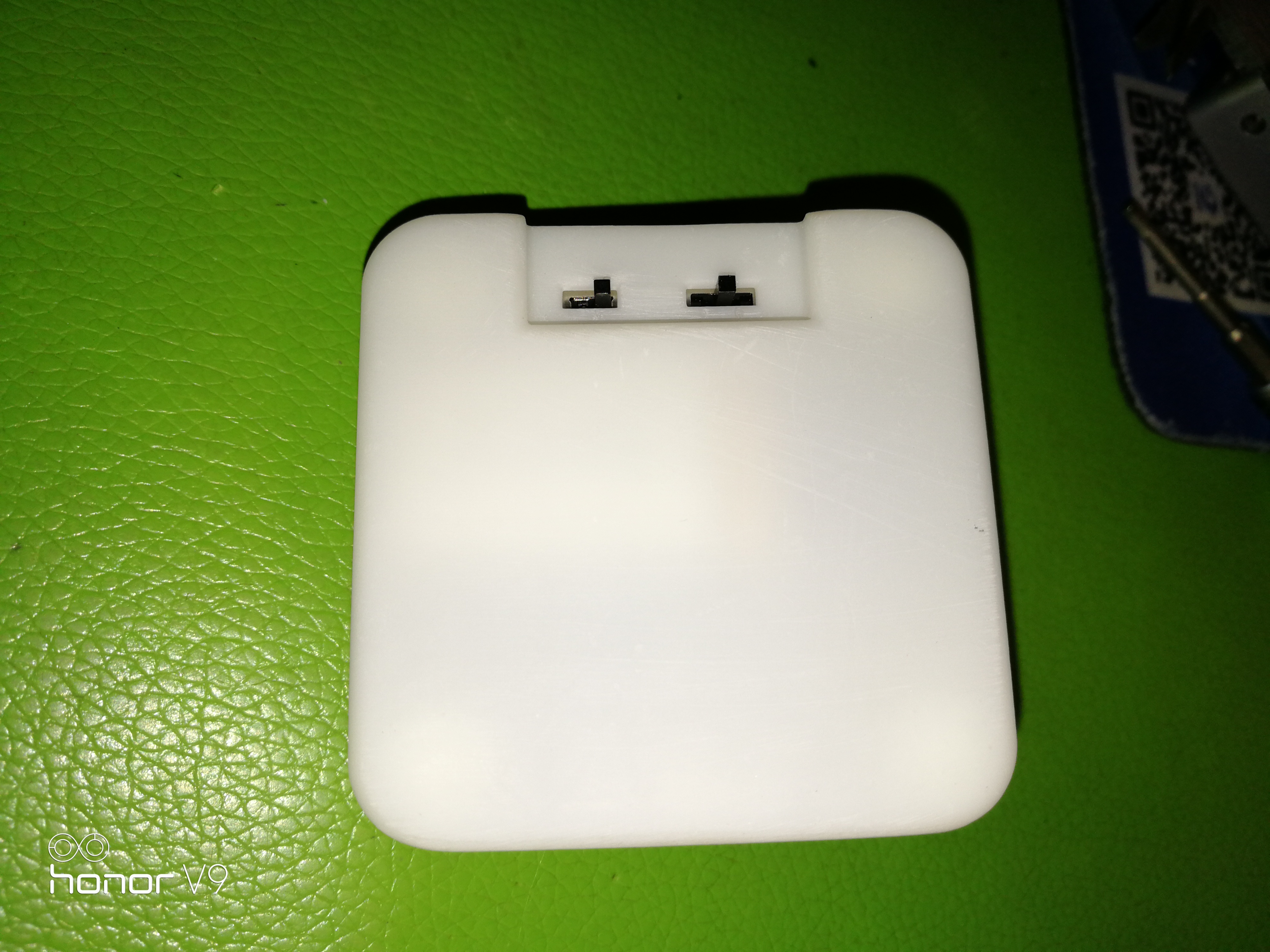

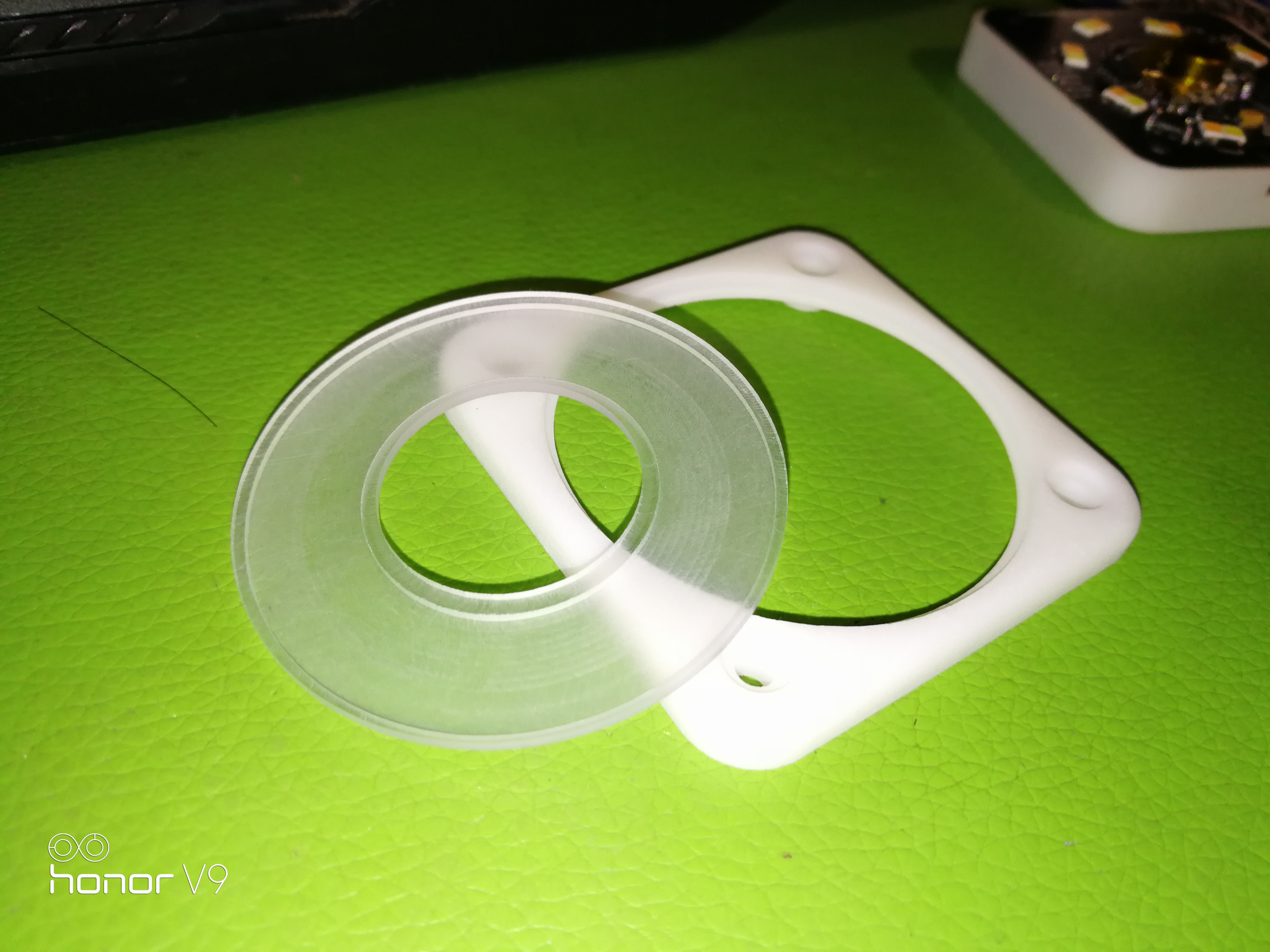

3D模型外壳,2种上盖可供选择,一种面板还需要亚克力做窗,另外一种是上盖需要透光材料打印,然后整个上盖直接充当灯罩。

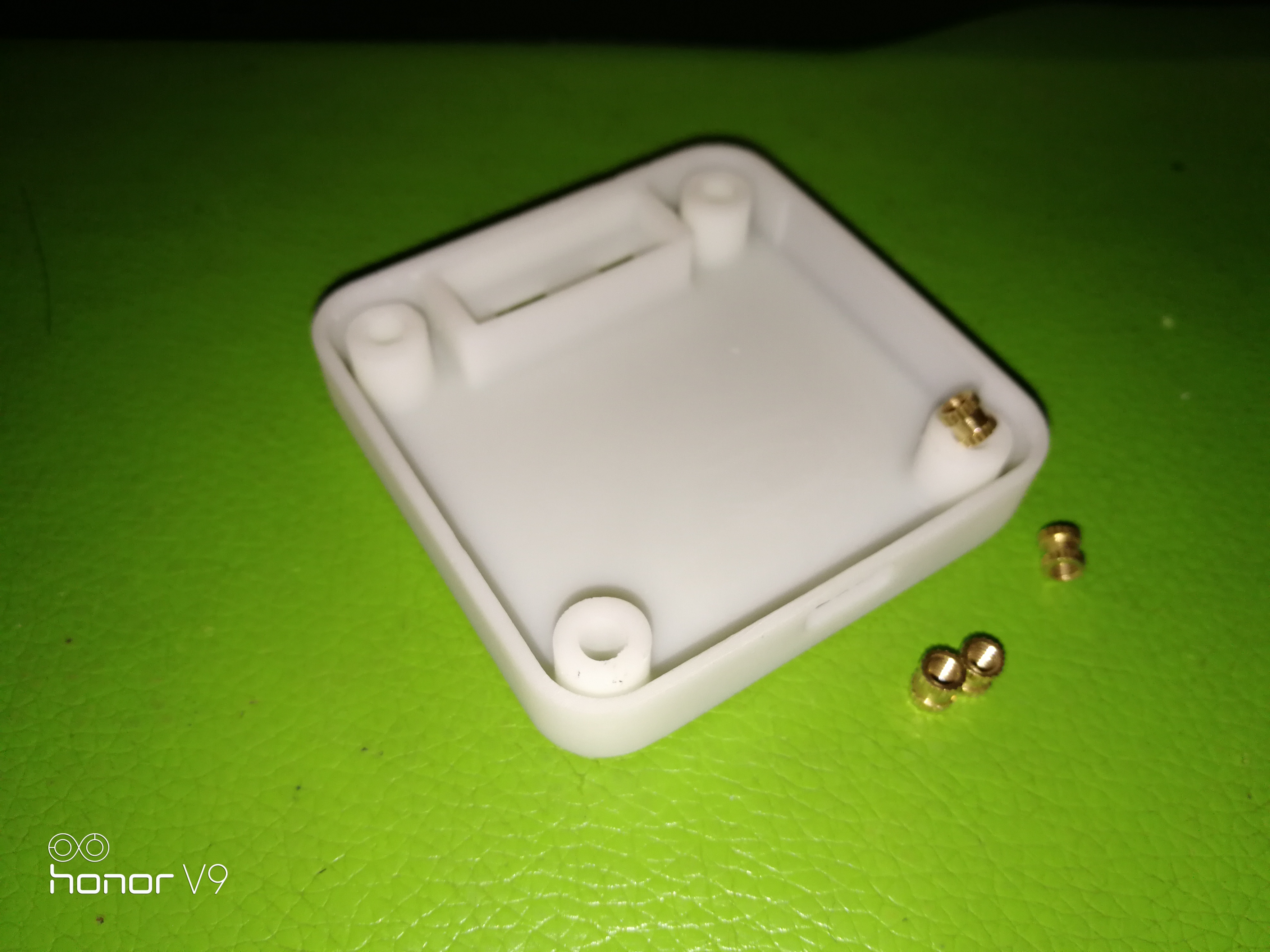

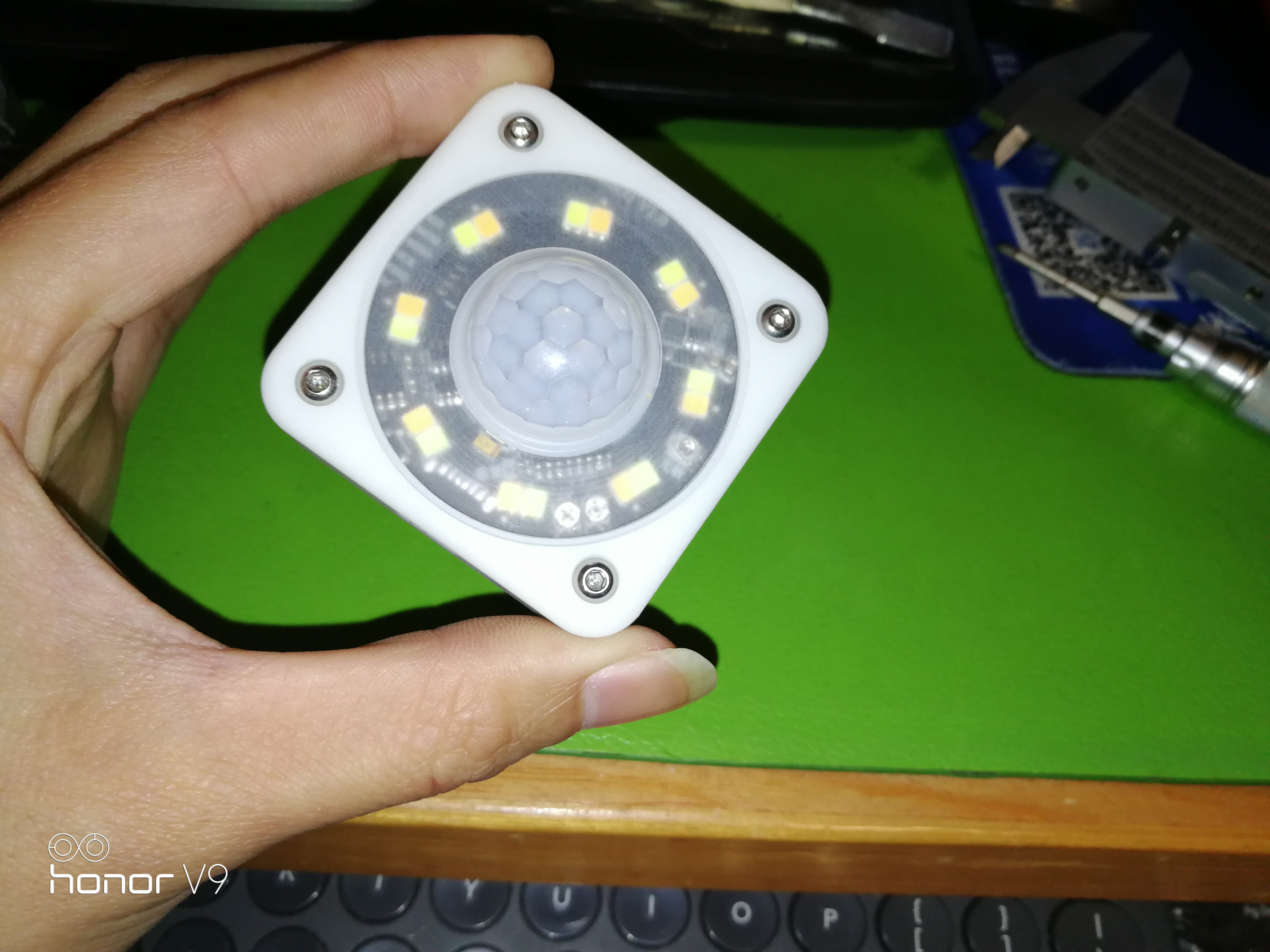

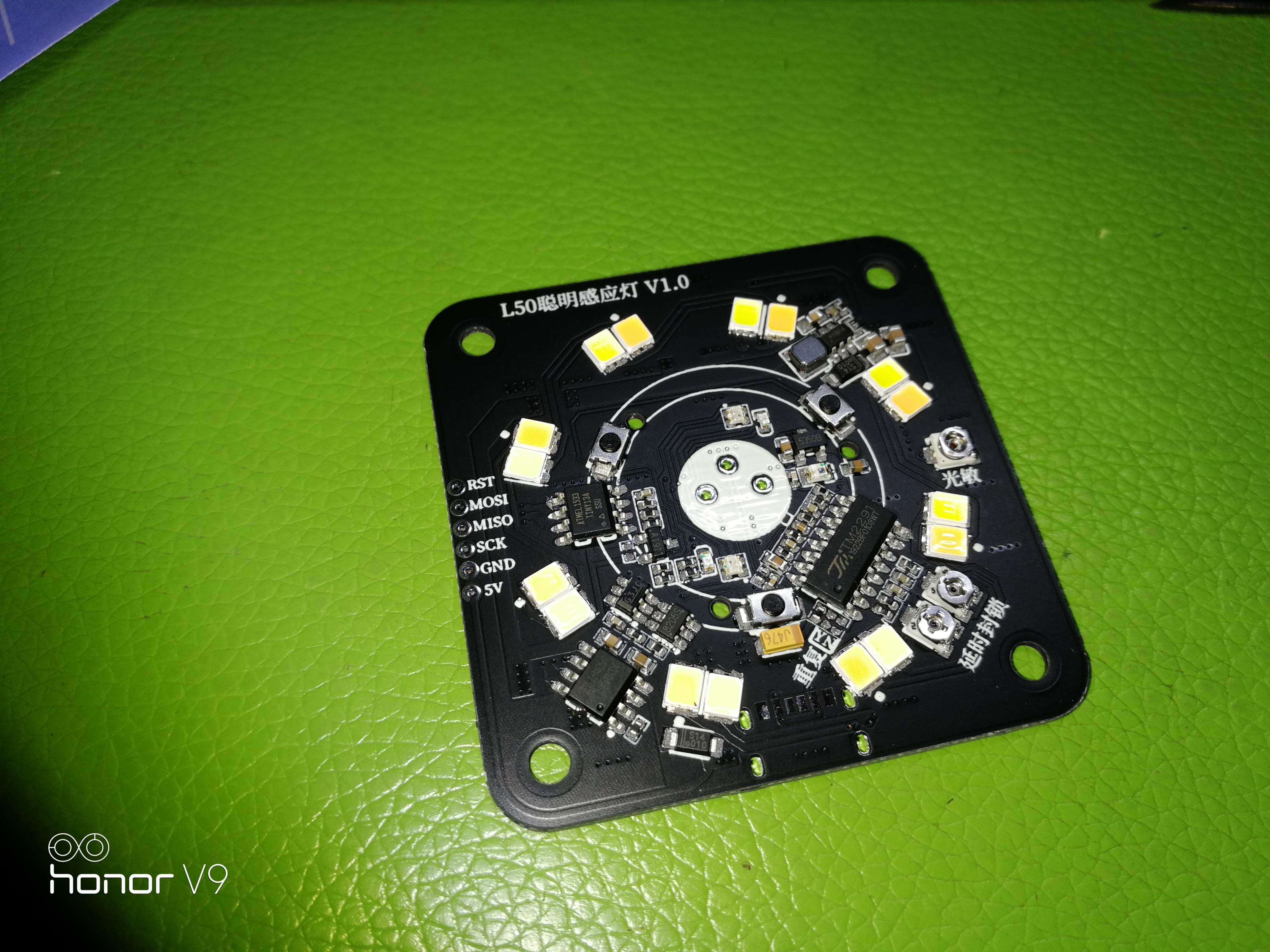

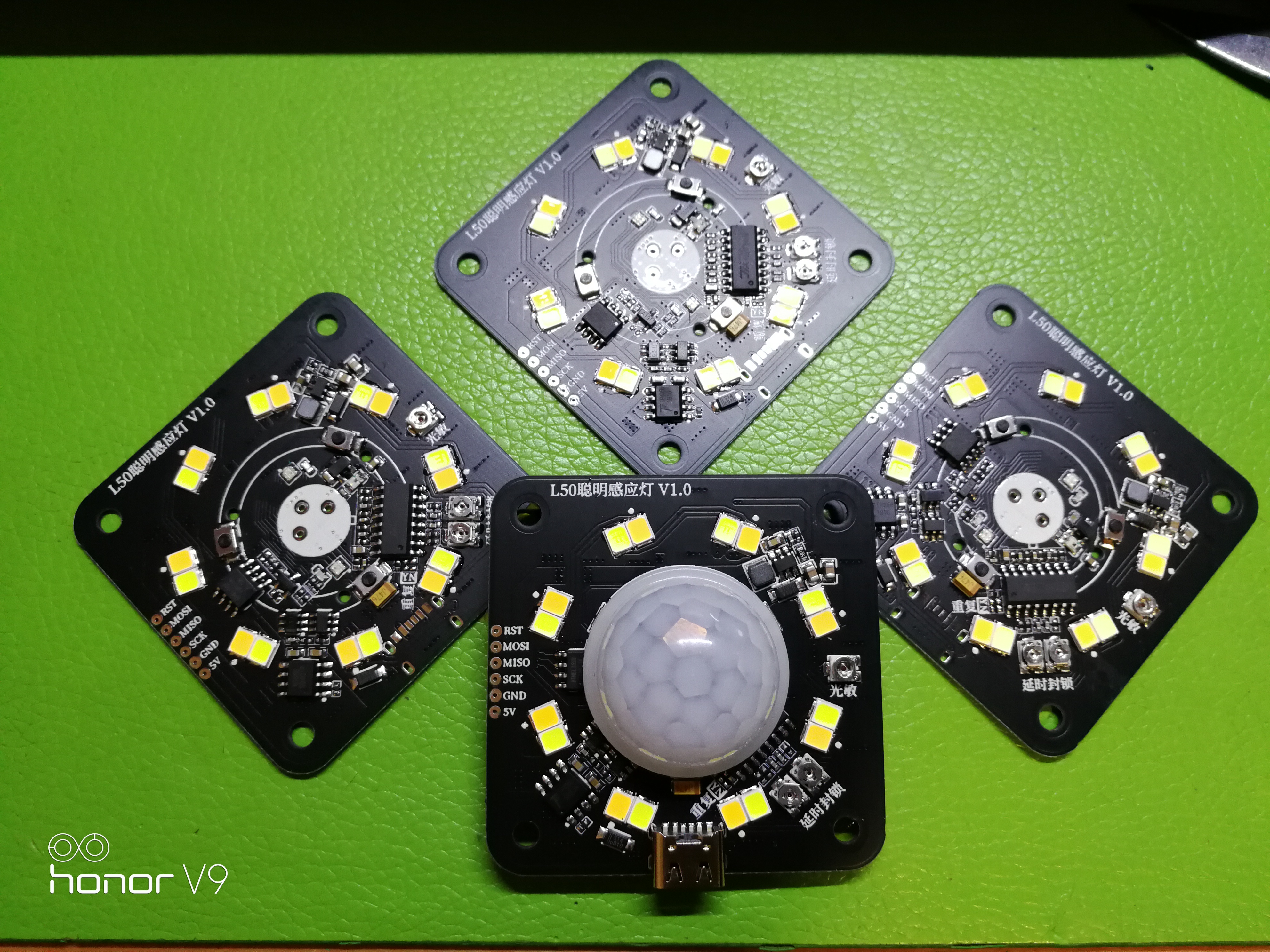

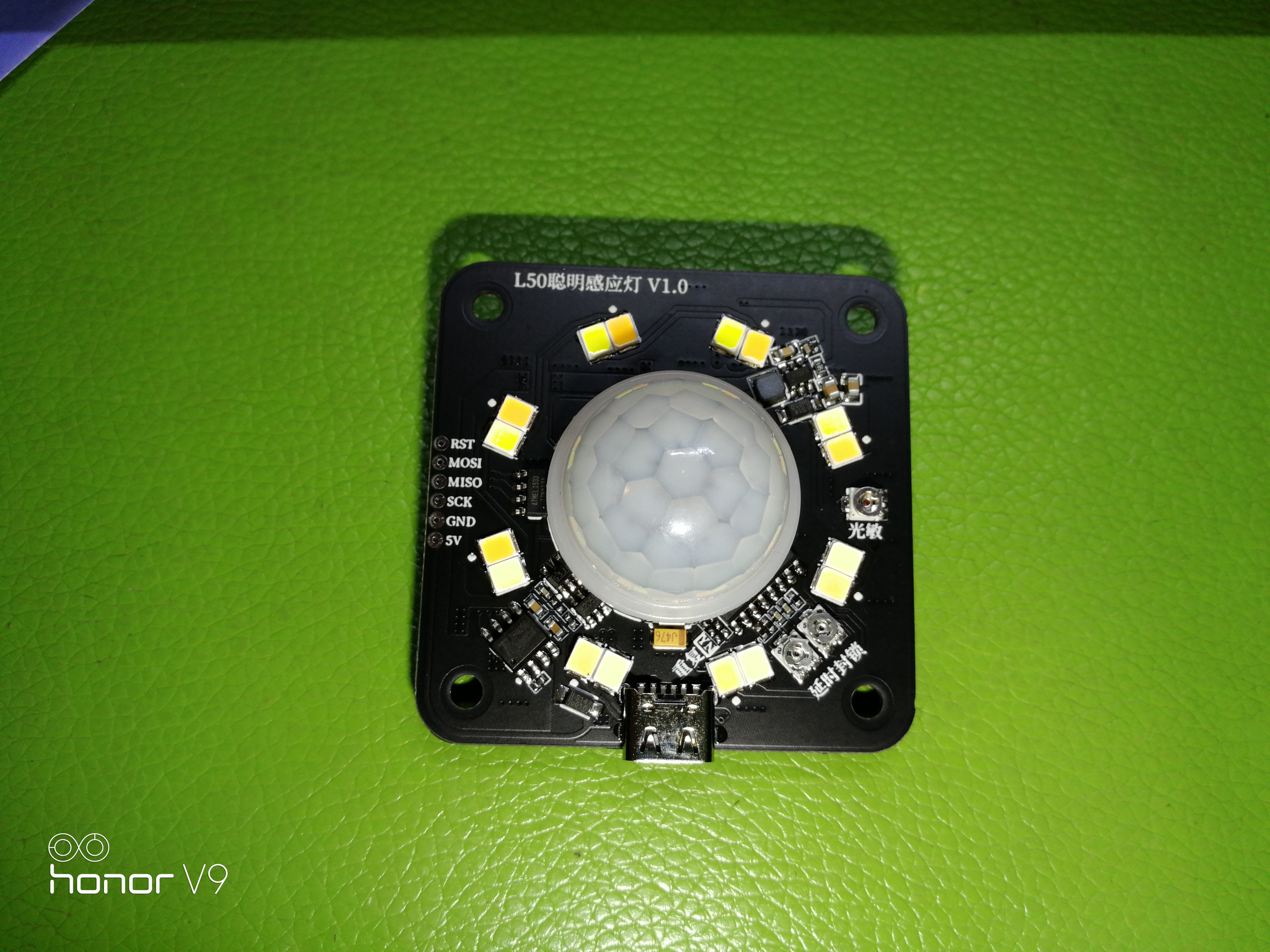

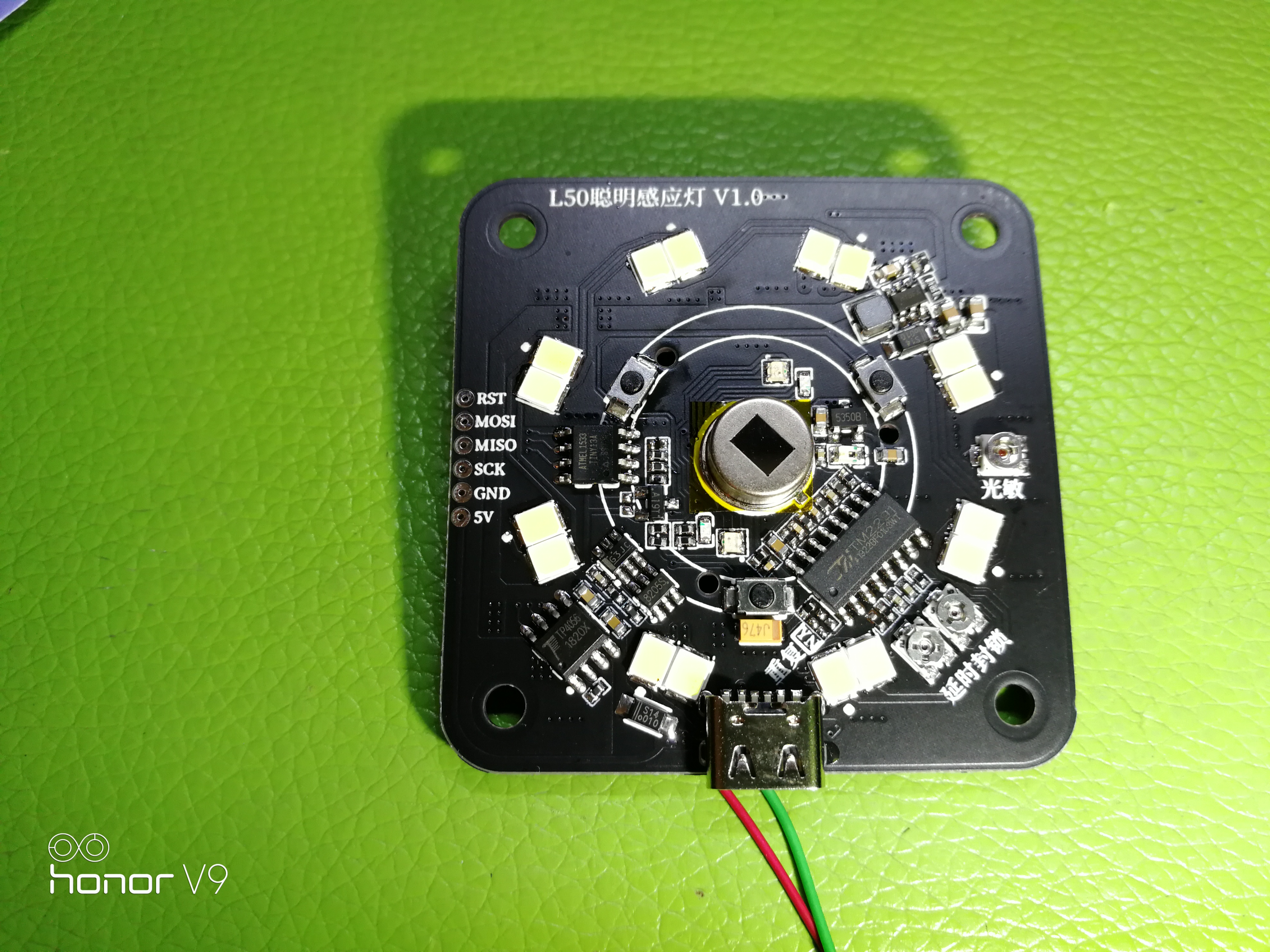

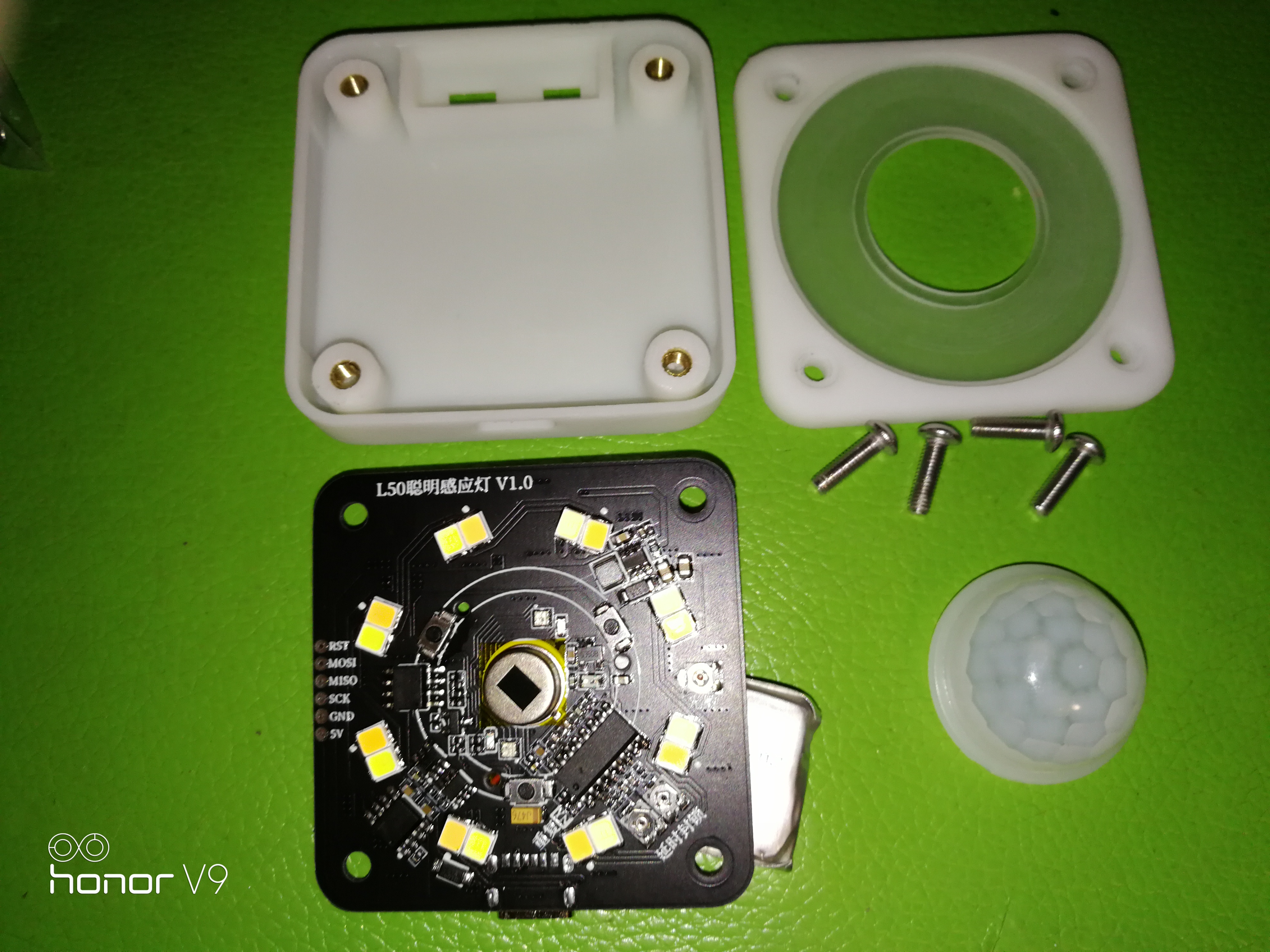

实物











设计图
原理图
1 /
PCB
1 /
暂无
ID Name Designator Footprint Quantity
1 2M R11,R18 R0402 2
2 47k R22,R6,R10,R15 R0402 4
3 470R R3 R0402 1
4 2k R5,R4 R0402 2
5 1k R27,R20,R26,R9,R21,R28,R25 R0402 7
6 NC R19,R8 R0402 2
7 0 R17 R0402 1
8 1M R13,R12 R0402 2
9 2.7k R16 R0402 1
10 10k R1,R7 R0402 2
11 AO3401 Q2 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
12 B5819W D2 SOD-123_L2.8-W1.8-LS3.7-RD 1
13 10uH L1 IND-SMD_L3.0-W3.0_FNR3010S 1
14 SY7200AABC U1 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR 1
15 TA-3532S-A2 SW2 SW-SMD_8P-L13.0-W3.5-P2.00 1
16 E6C0606RGBC3UDA LED19,LED18 LED-SMD_4P-L1.6-W1.6-TL-FD 2
17 200K R14 RES-ADJ-SMD_VG039NCH 1
18 500K R24 RES-ADJ-SMD_VG039NCH 1
19 RD624 U4 OPTO-TH_RD624 1
20 10uf C1,C9,C14,C8,C5,C6 C0603 6
21 ATTINY13A-SSUR U7 SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL 1
22 B5819W D1 SOD-123_L2.8-W1.8-LS3.7-FD 1
23 TYPE-C-31-M-16 USB1 TYPE-C-SMD_TYPE-C-31-M-16 1
24 TA-3530S-A3 SW1 SW-SMD_6P-L9.1-W3.5-P2.50 1
25 HL-AM-2835H489W-S1-08HL-HR3_C210314 LED16,LED8,LED9,LED1,LED12,LED4,LED14,LED5,LED10,LED11,LED13,LED7,LED3,LED2,LED15,LED6 LED-SMD_L3.3-W2.8-RD 16
26 PT17-21C/L41/TR8 LED17 LED0805-FD 1
27 TP4056X U3 SOP-8_L4.9-W3.9-P1.27-LS6.0-BL-EP 1
28 KEY SW4,SW3,SW5 SW-SMD_L4.0-W2.9-P4.15-EH 3
29 TM2291 U6 SOIC-16_L9.9-W3.9-P1.27-LS6.0-BL 1
30 SE8533-LF U5 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
31 20K R23 RES-ADJ-SMD_VG039NCH 1
32 4.7uf C3,C19 C0805 2
33 5.1R R2 R0603 1
34 菲涅尔透镜-S9008 M1 菲涅尔透镜-S9008 1
35 LED-0603_G LED21,LED20 LED0603-RD 2
36 8205S Q1 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL 1
37 47uF C10 CAP-SMD_L3.2-W1.6-R-RD 1
38 AVR ISP J3 TESTPIN-6S 1
39 0.1uf C18,C17,C2,C11,C4 C0402 5
40 10nf C7,C13,C12 C0402 3
41 NC C16 C0402 1
42 1uf C15 C0402 1
43 S-8261 U2 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-TL 1
44 BAT+ J1 TESTPIN-1S 1
45 BAT- J2 TESTPIN-1S 1
