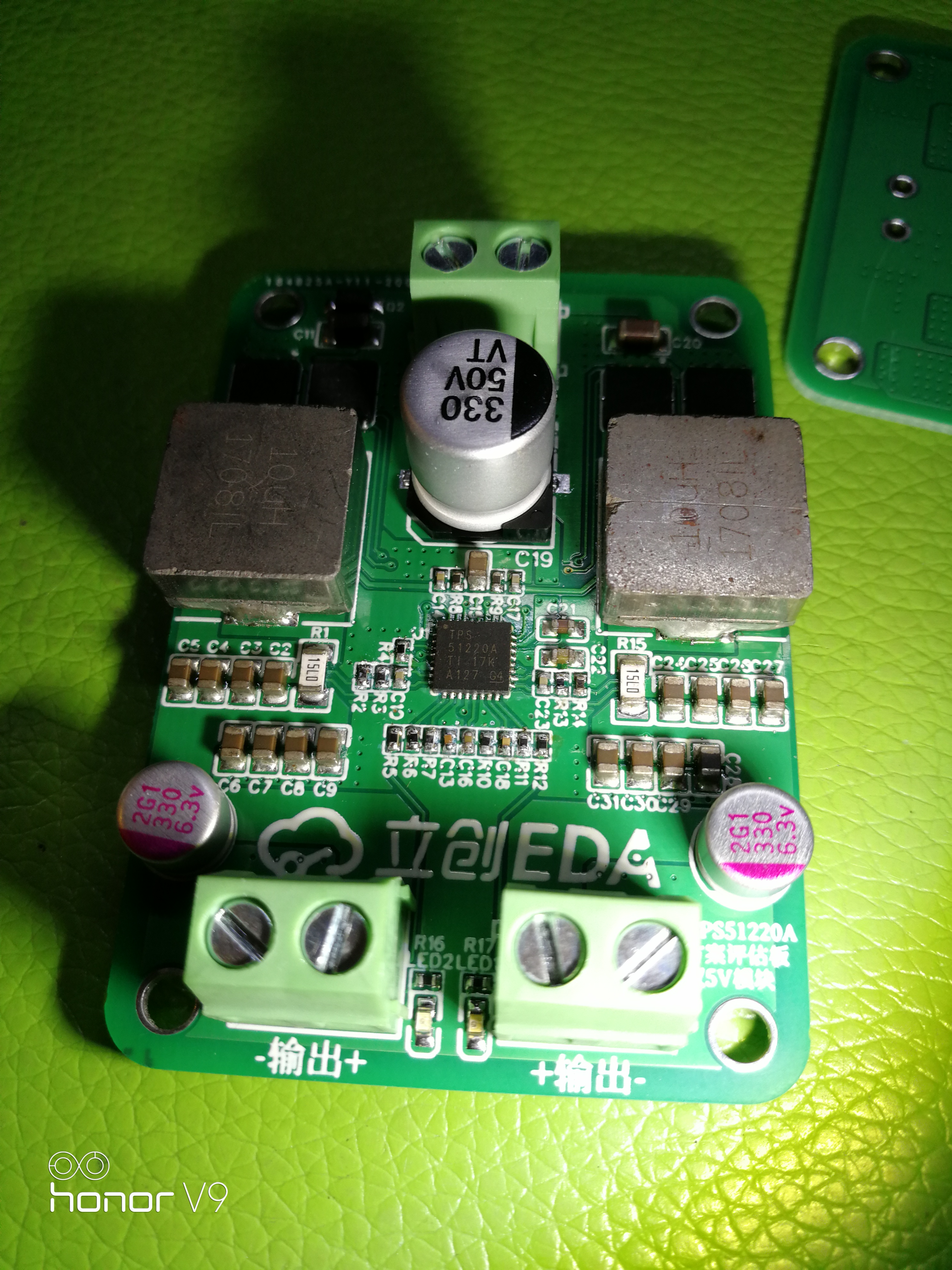

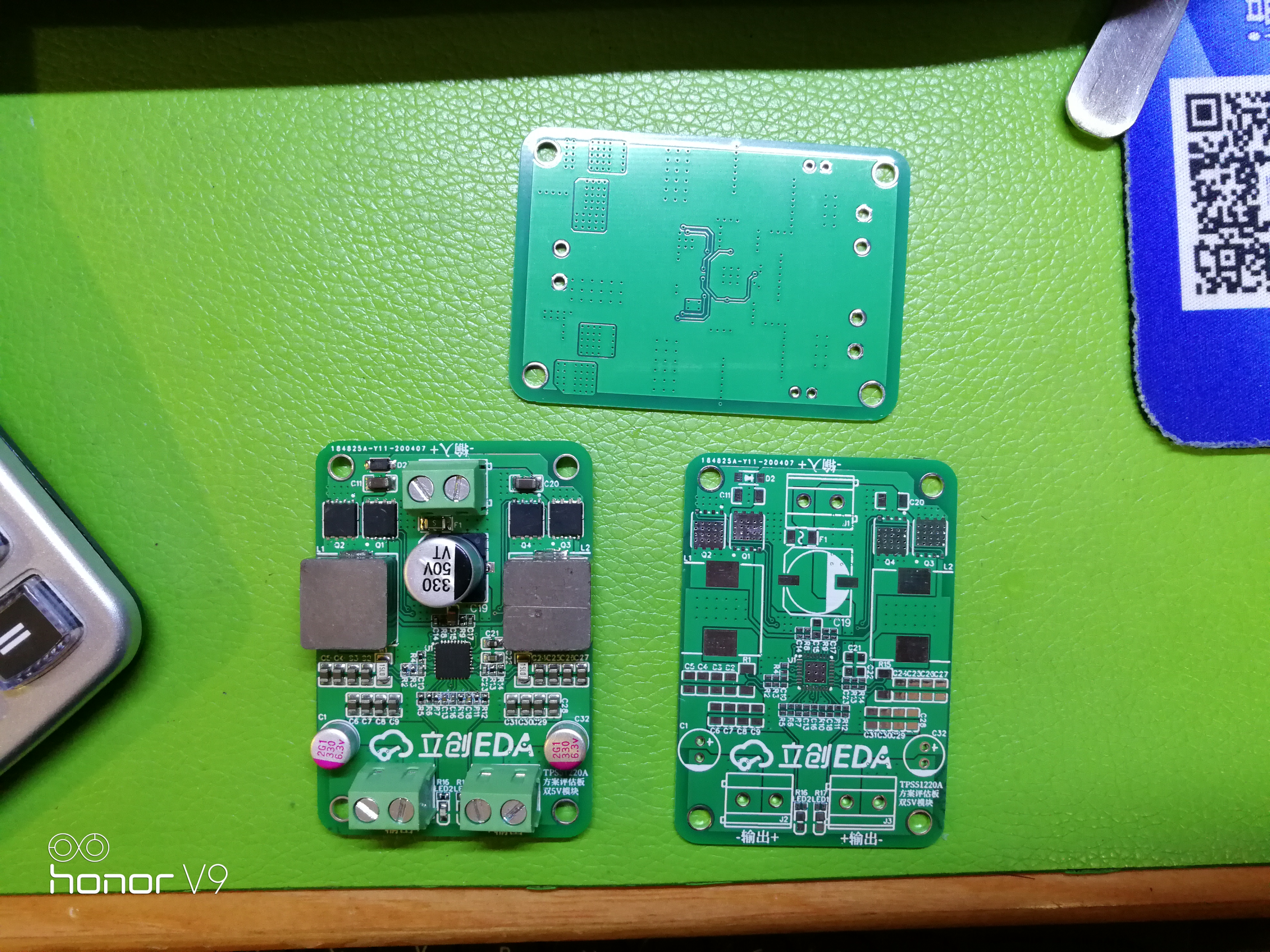

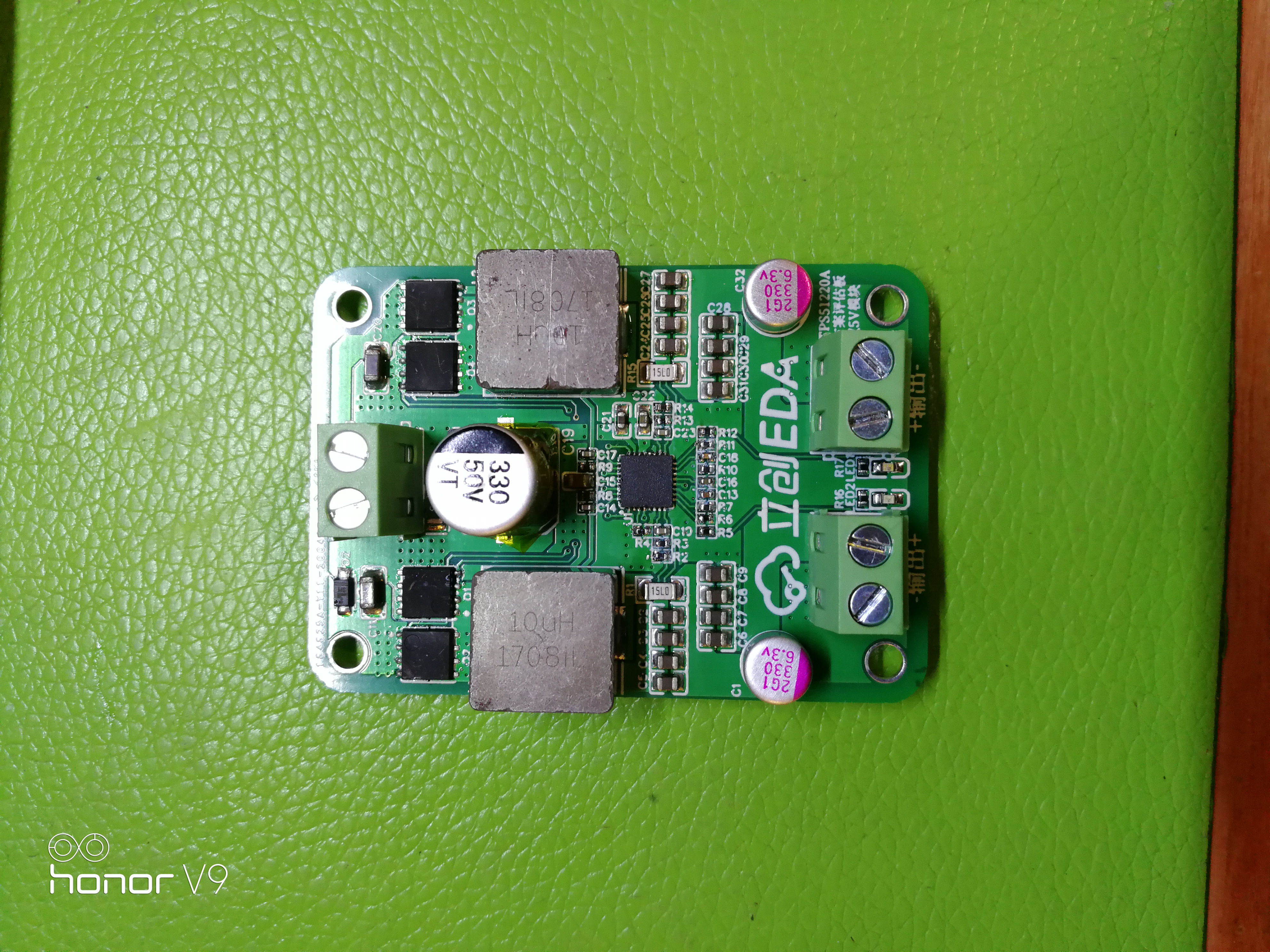

标准版 TPS51220-双路5V降压方案验证
简介：本工程是用于验证立创商城 专业电源管理 (PMIC) TPS51220ARTVR （商城编号C201651）的方案验证板设计
开源协议: GPL 3.0
描述
芯片方案 专业电源管理 (PMIC) TPS51220ARTVR （商城编号[C201651](https://item.szlcsc.com/202975.html)）
验证芯片功能。
设计输入12v-28V.接线柱输入。带输入保险和TVS。
双路输出固定电压5V6A.
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer | BOM_Manufacturer Part | BOM_Supplier Part |
|---|---|---|---|---|---|---|---|---|
| 1 | 0.015 | R1,R15 | R1206 | 2 | LCSC | PSA | FMF06FTHR010-LHL | C154637 |
| 2 | 200K | R5,R12 | R0402 | 2 | LCSC | Huaxin S&T | WR04X2003FTL | C305297 |
| 3 | 10 | R3,R13 | R0402 | 2 | LCSC | UniOhm | 0402WGF3001TCE | C138066 |
| 4 | 4.7 | R8,R9 | R0402 | 2 | LCSC | YAGEO | RC0402FR-074R7L | C137962 |
| 5 | 20 | R2,R14 | R0402 | 2 | LCSC | WALSIN | WR04X4701FTL | C140182 |
| 6 | 4.7K | R16,R17 | R0402 | 2 | LCSC | WALSIN | WR04X4701FTL | C163826 |
| 7 | 10uF | C25,C26,C27,C28,C29,C30,C31,C24,C2,C9,C8,C7,C6,C5,C4,C3 | C0805 | 16 | LCSC | SAMSUNG | CL21A106KAYNNNE | C15850 |
| 8 | SMF28A | D2 | SOD-123F_L2.8-W1.8-LS3.7-RD | 1 | LCSC | MDD | SMF28A | C123813 |
| 9 | ORH-G36G | LED2,LED1 | LED0603-R-RD | 2 | LCSC | Orient | ORH-G36G | C205443 |
| 10 | 330K | R4 | R0402 | 1 | LCSC | WTC | WR04X3303FTL | C168226 |
| 11 | 220nF | C16 | C0402 | 1 | LCSC | Huaxin S&T | 0402X224K160 | C152777 |
| 12 | 330uF | C19 | CAP-SMD_BD10.0-L10.3-W10.3-FD | 1 | LCSC | ROQANG | RVE1V331M1010 | C310832 |
| 13 | 1nF | C13,C18 | C0402 | 2 | LCSC | FH | 0402CG101J500NT | C301925 |
| 14 | 4A 63V-C140470 | F1 | F1206 | 1 | LCSC | XC Elec(Shenzhen) | - | C140470 |
| 15 | 1uF | C21 | C0603 | 1 | LCSC | SAMSUNG | CL10A105KB8NNNC | C15849 |
| 16 | 10uF | C15 | C0603 | 1 | LCSC | FH | 0603F106M160NT | C48906 |
| 17 | 10K | R7,R10 | R0402 | 2 | LCSC | RALEC | RTT021002FTH | C102749 |
| 18 | 10uF | C20,C11 | C1206 | 2 | LCSC | SAMSUNG | CL31B106KBHNNNE | C89632 |
| 19 | 100nF | C14,C10,C23,C17 | C0402 | 4 | LCSC | YAGEO | CC0402KRX7R7BB104 | C60474 |
| 20 | TPS51220ARTVR | U1 | WQFN-32_L5.0-W5.0-P0.50-BL-EP | 1 | LCSC | Texas Instruments | TPS51220ARTVR | C201651 |
| 21 | 2.2uF | C22 | C0603 | 1 | LCSC | SAMSUNG | CL10A225KA8NNNC | C57895 |
| 22 | 470uF | C1,C32 | CAP-TH_BD6.3-P2.50-D1.0-FD | 2 | LCSC | APAQ Tech | 160AREP471M06A1E19F | C217544 |
| 23 | AON6354 | Q1,Q2,Q4,Q3 | DFN5X6-8_9P-L5.3-W6.2-P1.27-BL | 4 | LCSC | Alpha & Omega Semicon | AON6354 | C404363 |
| 24 | 10uH | L1,L2 | IND-SMD_L13.8-W12.6_MHCC12050 | 2 | LCSC | TAITEC | TMPC1265HP-100MG-D | C305223 |
| 25 | KF127-5.08-2P | J1,J2,J3 | CONN-TH_P5.08_KF127-5.08-2P | 3 | LCSC | Cixi Kefa Elec | KF127-5.08-2P | C474906 |
| 26 | 47K | R11,R6 | R0402 | 2 | LCSC | UniOhm | 0402WGF4702TCE | C25792 |
