TPS54821RHLR-大电流降压模块方案

11个月前

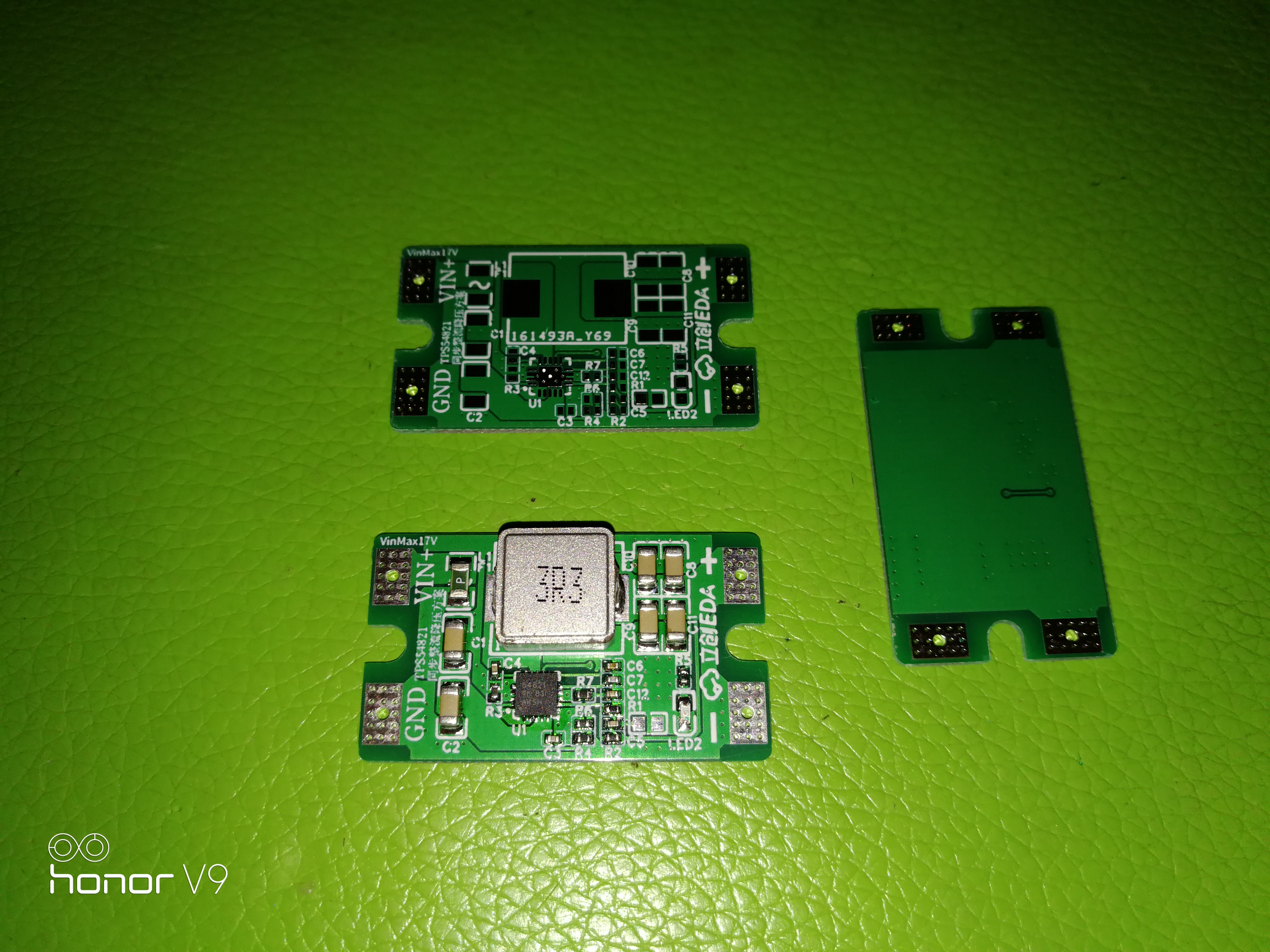

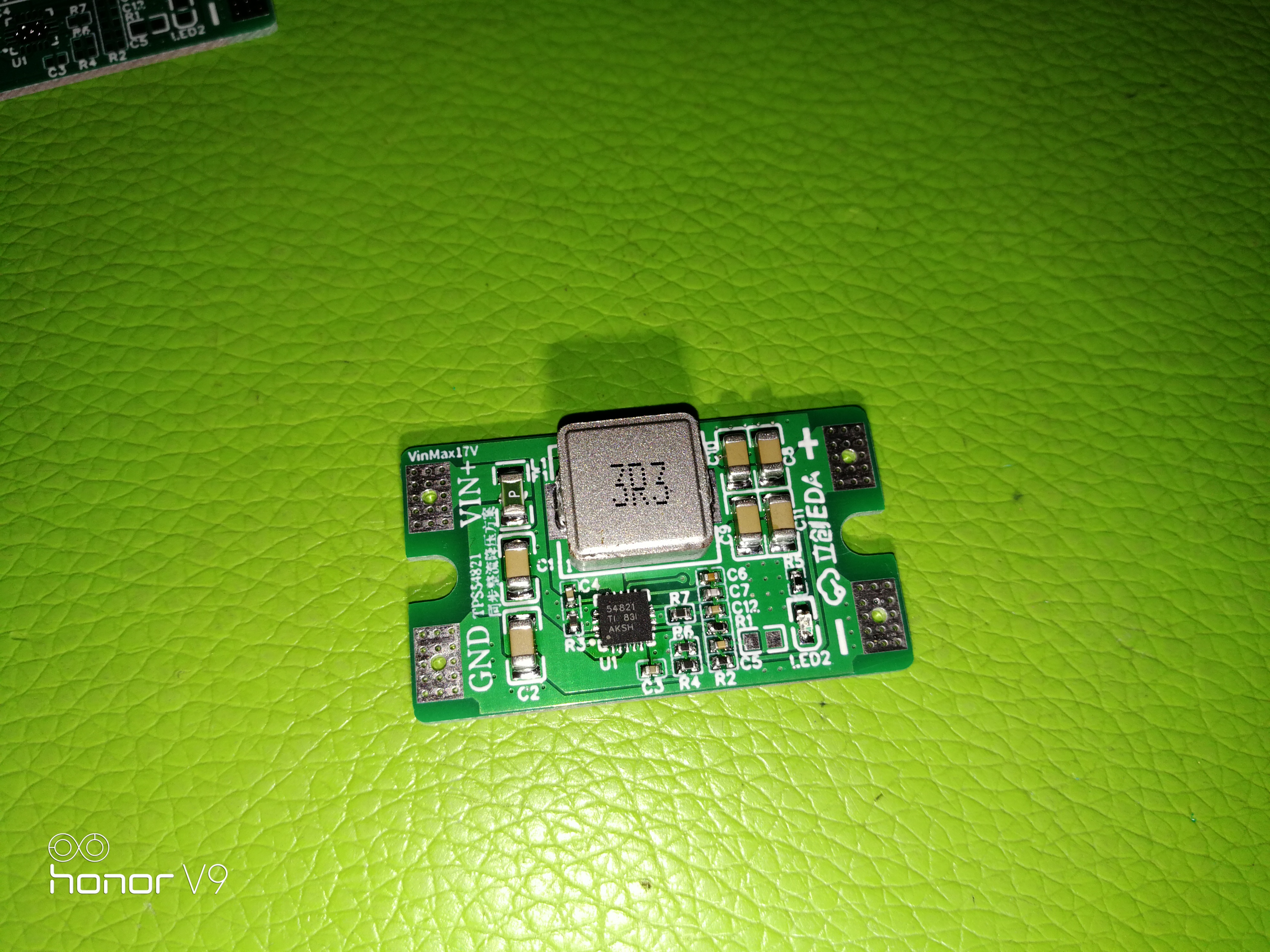

简介:本工程是用于验证立创商城 DC-DC芯片 TPS54821RHLR(商城编号C57461)的方案验证板设计

开源协议: GPL 3.0

描述

芯片方案 DC-DC芯片 TPS54821RHLR(商城编号C57461

模块化PCB

输入电压:4.5-17v

输出电压:可调电压(默认设置3.3v)

输出电流:3A(最大8A1V,大电流需加足够的散热)

开关频率:200 kHz 至 1.6 MHz 开关频率

静态电流21ma

负载测试输出效率:

1A(90.2%),2A(92.3%),3A(91.9%)

TPS54821RHLR采用耐热增强型3.5 mm x 3.5mm QFN封装

是功能齐全的17 V,8 A优化的同步降压转换器通过高效和小型设计集成高端和低端MOSFET。

通过电流进一步节省空间模式控制,可减少组件数量,以及通过选择高开关频率,降低电感的占位面积。

输出电压启动斜坡由SS / TR引脚,可作为支架运行单独供电或处于跟踪状态。

功率通过正确配置也可以进行排序使能和漏极开路电源良好引脚。

高端FET逐周期限流在过载情况下保护设备,并且低端源极电流限制提高了防止电流失控。

还有一个低端灌电流限制关闭了低端MOSFET可以防止过多的反向电流。

如果过电流会打保护条件持续时间超过预设时间时间。

热打ic保护功能会禁用设备当芯片温度超过温度关断温度并再次启用零件内置热关机打h时间后。



文档

PCB_2020-05-21_10-24-29

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 100k R3 R0402 1
2 4.64k R7 R0402 1
3 8.2k R6 R0402 1
4 2.21k R1 R0402 1
5 10k R2 R0402 1
6 36k R4 R0402 1
7 4.7K R5 R0402 1
8 JFC1206-1300FS F1 F1206 1
9 G LED2 LED0603-R-RD 1
10 3.3uH L1 IND-SMD_L11.5-W10.0_SMMS1040 1
11 TPS54821RHLR U1 VQFN-14_L3.5-W3.5-P0.50-TL-EP_TPS54622RHLT 1
12 10uf C8,C9,C10,C1,C2,C11 C1206 6
13 NC R8 R0603 1
14 VIN J1 TEST-SMD_L3.4-P1.8 1
15 GND J3,J4 TEST-SMD_L3.4-P1.8 2
16 VOUT J2 TEST-SMD_L3.4-P1.8 1
17 39pf C7 C0402 1
18 0.1uf C4,C3 C0402 2
19 470pf C5 C0402 1
20 22nf C6 C0402 1
21 3.9nf C12 C0402 1
