TPS61088升压模块

11个月前

简介:本工程是用于验证立创商城 DC-DC芯片 TPS61088RHLR(商城编号C87357)的方案验证板设计

开源协议: GPL 3.0

描述

DC-DC芯片 TPS61088RHLR(商城编号C87357

本模块说明:

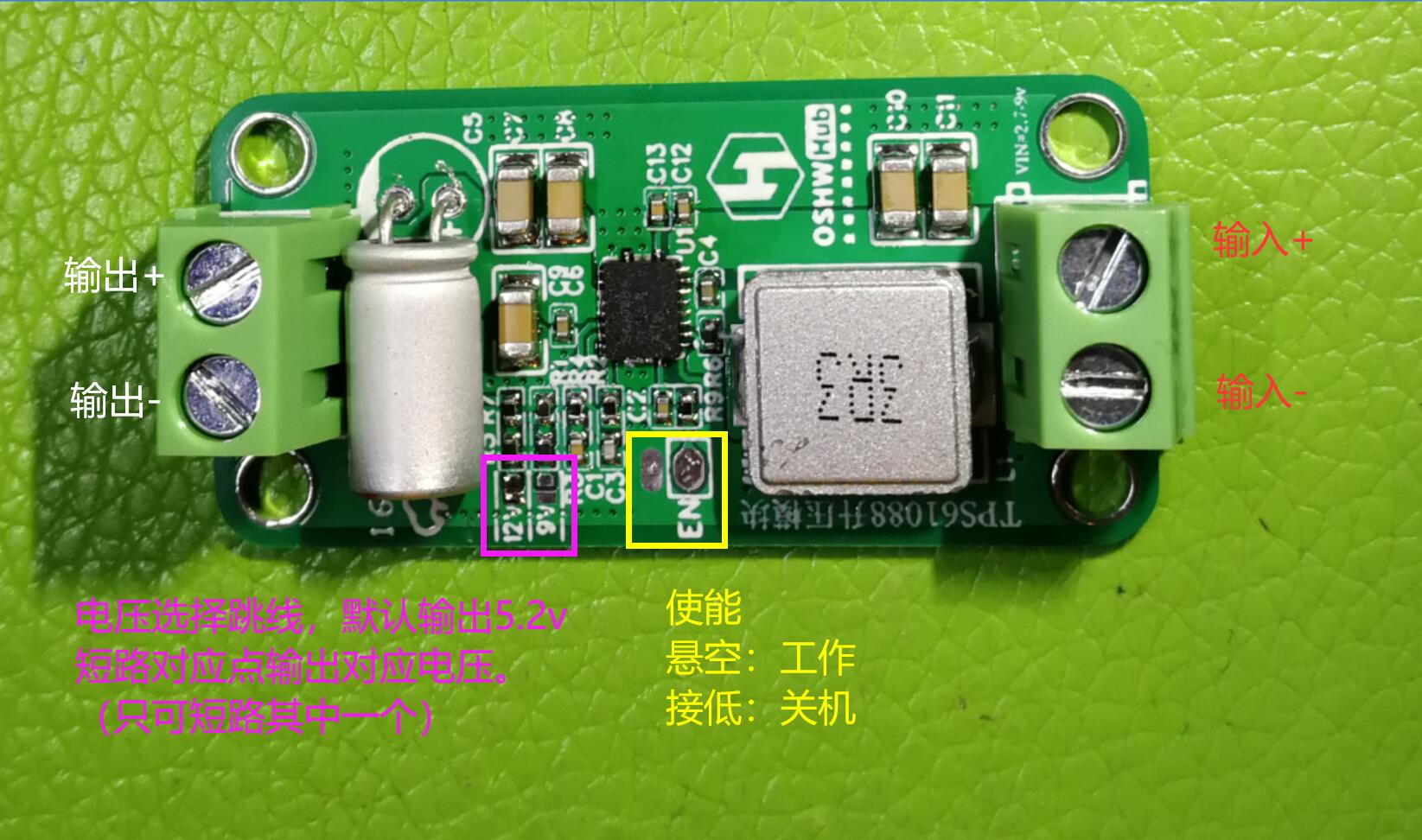

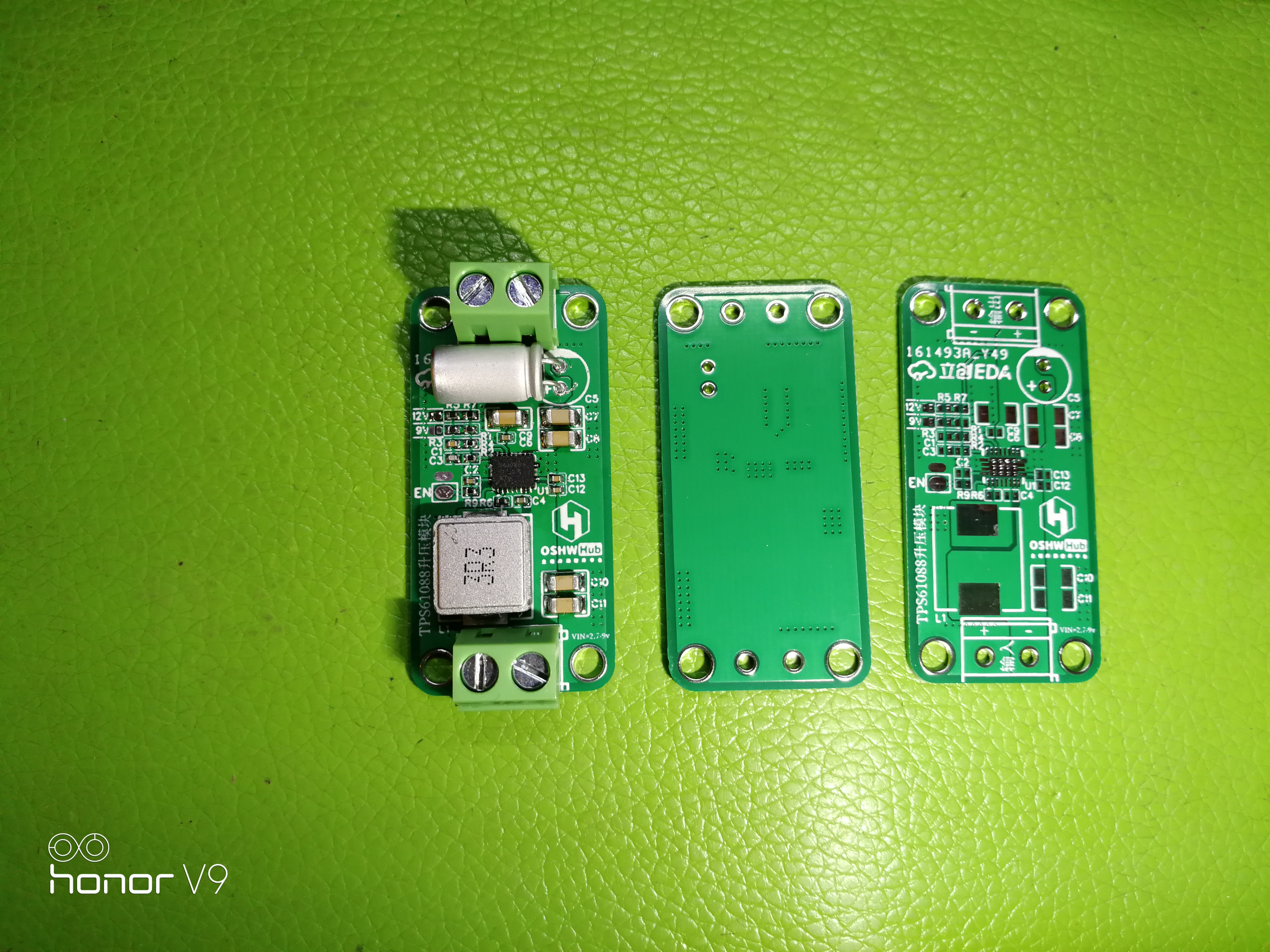

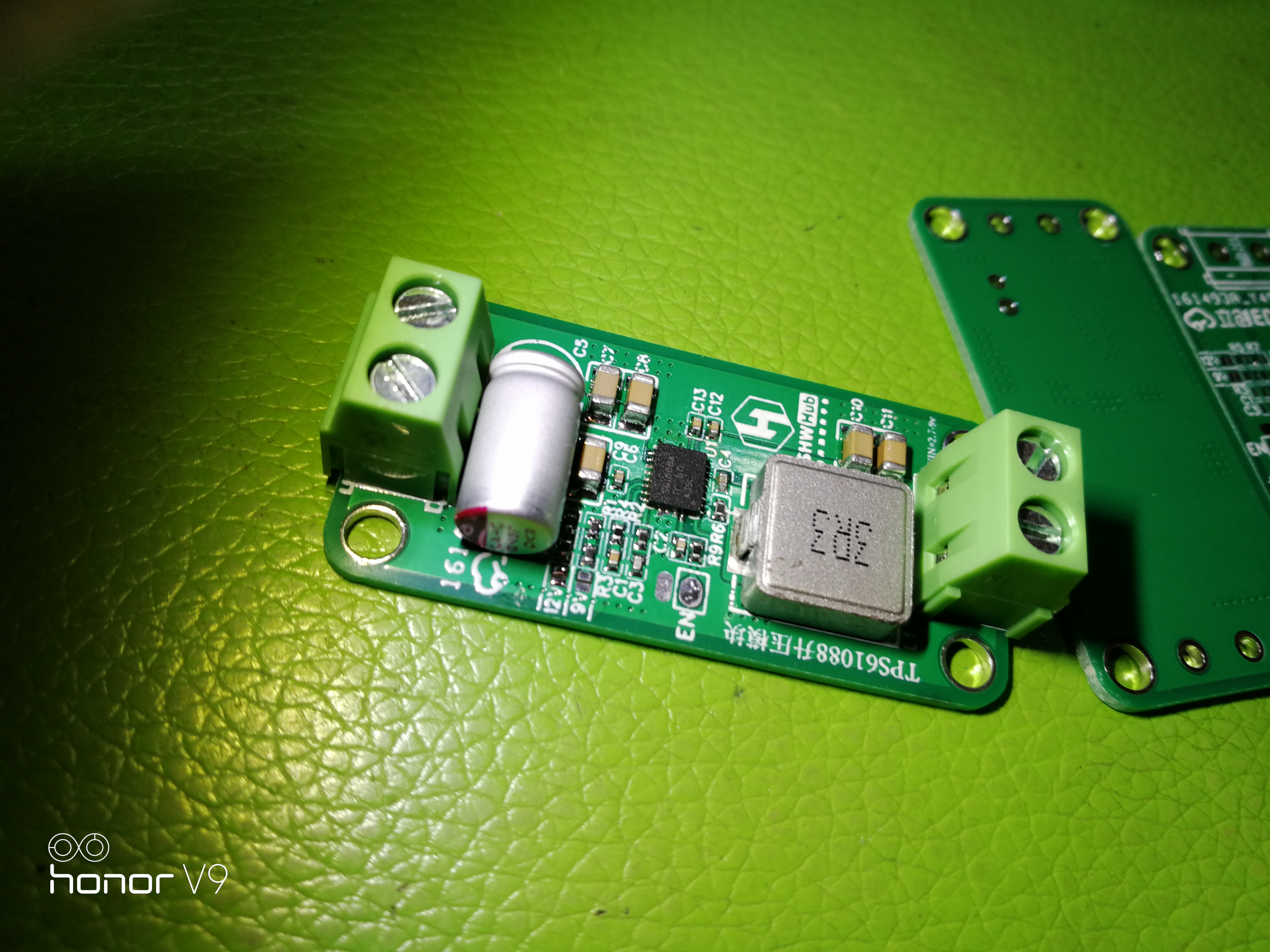

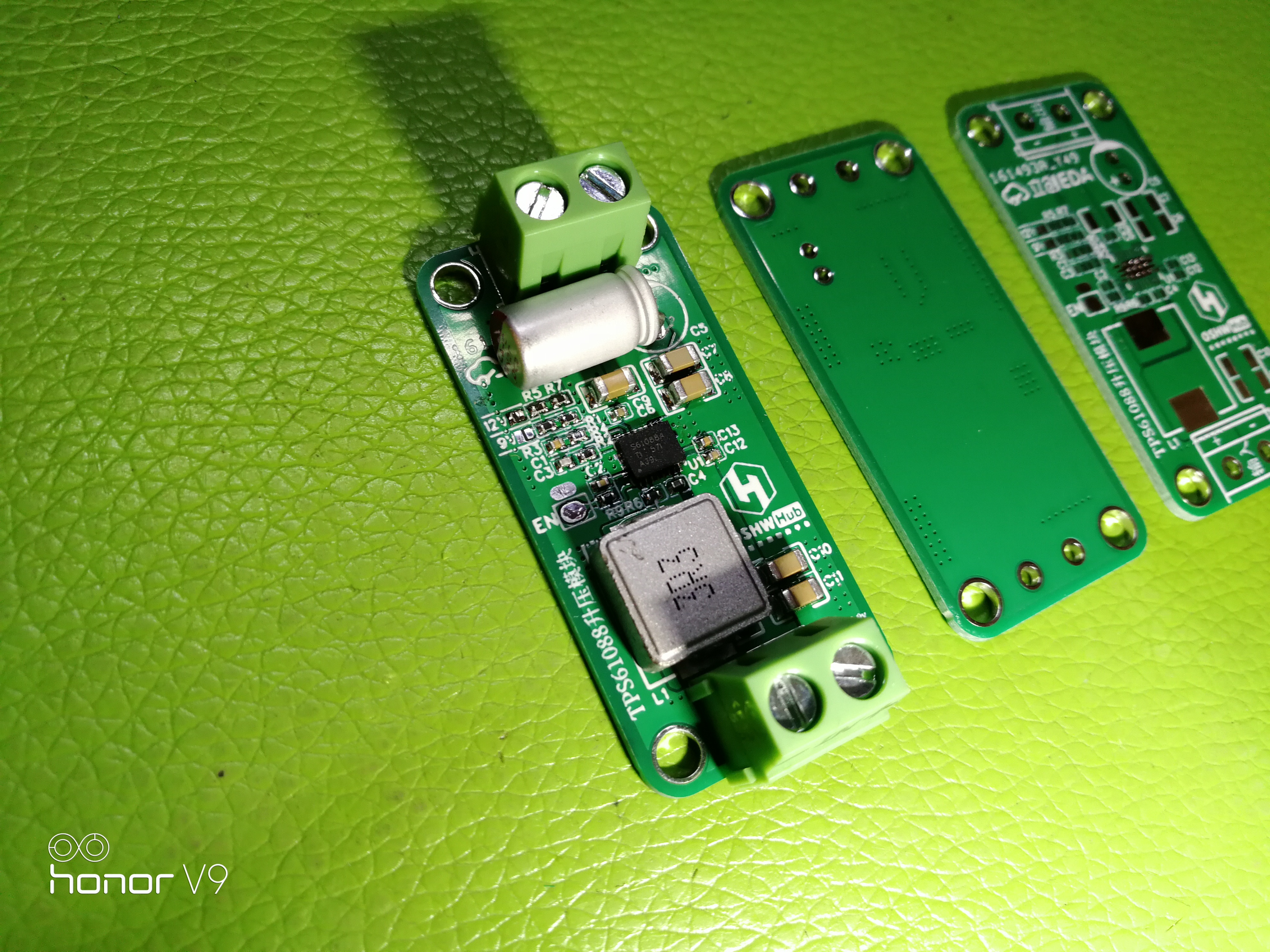

输入电压2.7-9v,无反接保护,注意输入极性。

引出EN接口,悬空=升压工作,接地=关机。

引出2个电压短路点,选择对应的短路点链接后,模块输出对应的电压。 (只可短路其中1个点。不能同时短路)

升压模块,输入永远比输出低。注意。总输出功率控制在25W以内。


TPS61088 是一款高功率密度的全集成升压转换器,配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关, 可为便携式系统提供高效的小尺寸解决方案。

TPS61088 具有 2.7V 至 12V 的宽输入电压范围,可为采用单节或两节锂电池的应用提供支持。 该器件具 备 10A 开关电流能力,并且能够提供高达 12.6V 的输出电压。






文档

PCB_2020-04-19_09-26-48

在编辑器中打开

BOM

ID Name Designator Footprint Quantity BOM_Manufacturer Part BOM_Manufacturer BOM_Supplier BOM_Supplier Part
1 200K R9 R0402 1 WR04X2003FTL Huaxin S&T LCSC C305297
2 255K R6 R0402 1 RC0402FR-07255KL YAGEO LCSC C327361
3 47nF C1,C13 C0402 2 0402B473K160CT Huaxin S&T LCSC C338148
4 110K R3,R1 R0402 2 WR04X1103FTL WTC LCSC C168195
5 100K R2 R0402 1 WR04X1003FTL WALSIN LCSC C163806
6 2.2uF C2 C0402 1 EMK105ABJ225KV-F Taiyo Yuden LCSC C385887
7 360K R7 R0402 1 RC0402FR-07360KL YAGEO LCSC C163471
8 22uF C8,C7,C11,C10,C9 C1206 5 CL31A226KAHNNNE SAMSUNG LCSC C12891
9 17.4K R4 R0402 1 0402WGF1742TCE UniOhm LCSC C26957
10 47pF C3 C0402 1 0402CG470J500NT FH LCSC C1567
11 100nF C4,C12 C0402 2 CC0402KRX7R7BB104 YAGEO LCSC C60474
12 470uF C5 CAP-TH_BD6.3-P2.50-D1.0-FD 1 160AREP471M06A1E19F APAQ Tech LCSC C217544
13 1uF C6 C0402 1 CL05A105KA5NQNC SAMSUNG LCSC C52923
14 9V J2 TEST-SMD_L3.4-P1.8 1 5017 Keystone LCSC C238130
15 12V J3 TEST-SMD_L3.4-P1.8 1 5017 Keystone LCSC C238130
16 EN J1 TEST-SMD_L3.4-P1.8 1 5017 Keystone LCSC C238130
17 2.2uH L1 IND-SMD_L11.0-W10.2 1 GCDA1040-2R2MC GLE LCSC C439298
18 TPS61088RHLT U1 VQFN-20_L4.6-W3.6-P0.50-BL 1 TPS61088RHLT TI LCSC C92483
19 KF127-5.08-2P J5,J4 CONN-TH_P5.08_KF127-5.08-2P 2 KF127-5.08-2P Cixi Kefa Elec LCSC C474906
20 62K R5 R0402 1 0402WGF1503TCE UniOhm LCSC C25755
