基于STC12的32层RGB广州塔设计

8个月前

简介:本项目使用了透明RGB LED彩灯 5mm 4脚,每层16个,32层,加塔尖8个,一共520个LED。采用STC12C5A60S2(DIP40封装)单片机作为微控等。请勿用于任何商业用途。

开源协议: Public Domain

描述

【前言】

最近觉得无聊想做一个东西来送给女朋友,看到网上一个广州灯塔觉得特别好看,所以我想做一个送给女朋友 (O(∩_∩)O哈哈~) 。

【原理】

本项目使用了透明RGB LED彩灯 5mm 4脚 600个,每个灯珠从理论上来说有1600万色也被称为24位色,互相连接,故可实现仅用一个单片机加若干锁存器控制大量RGB彩灯。     采用STC12C5A60S2(DIP40封装)单片机作为微控,他的实用性比51高等。

【所需元器件】

见附页

【程序代码】

见附页

【灯圈模板】

见附页

【模型】

见附页

【注意事项】

  1. PCB为双面板,可以5元打板。
  2. 第一次做建议,从最小的做起,而且对焊接工艺要求极高,不然焊出来会丑的(你懂的)。
  3. 做这个一定要有耐心。做这个一定要有耐心。做这个一定要有耐心。重要的事情说三遍。

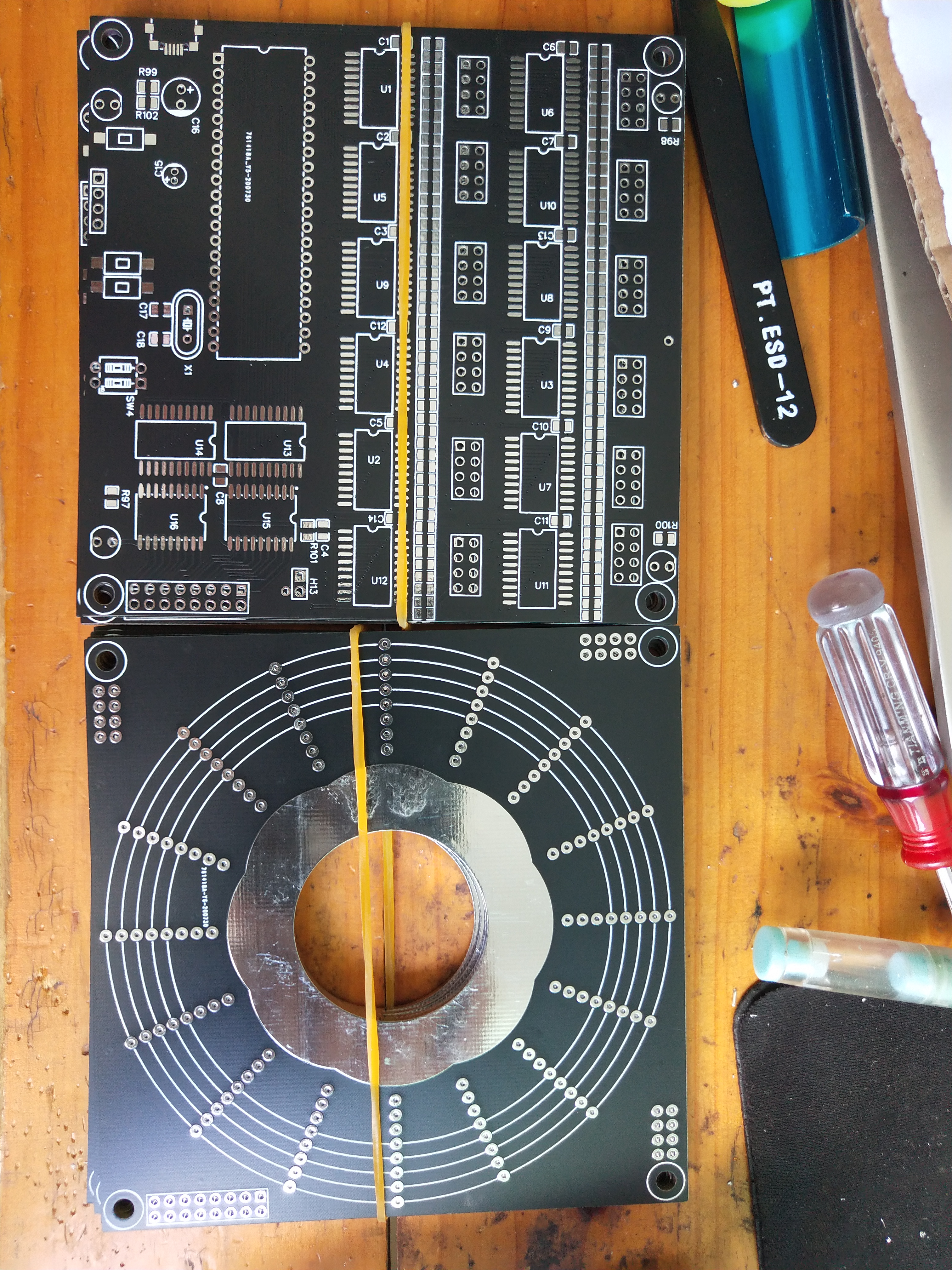

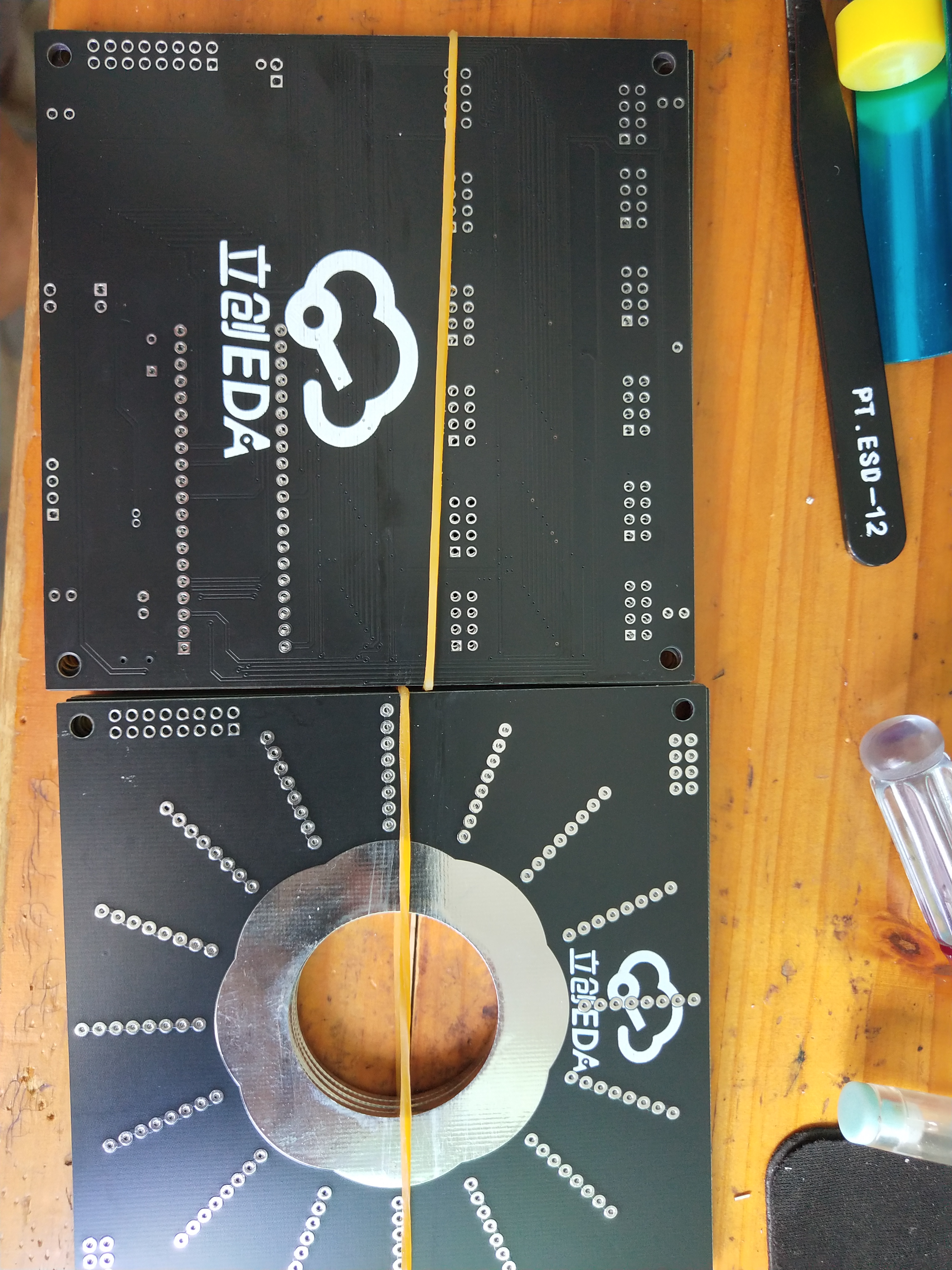

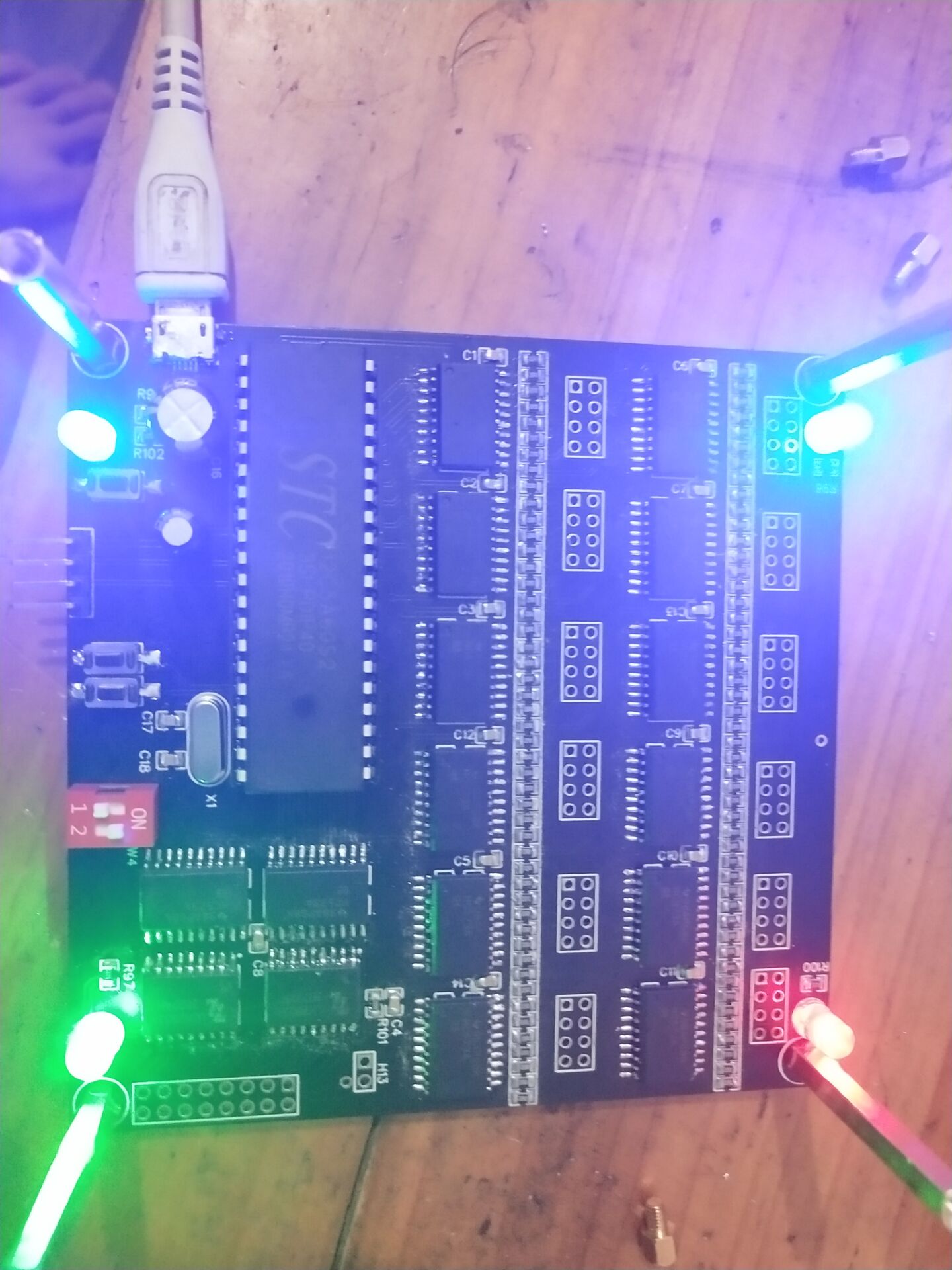

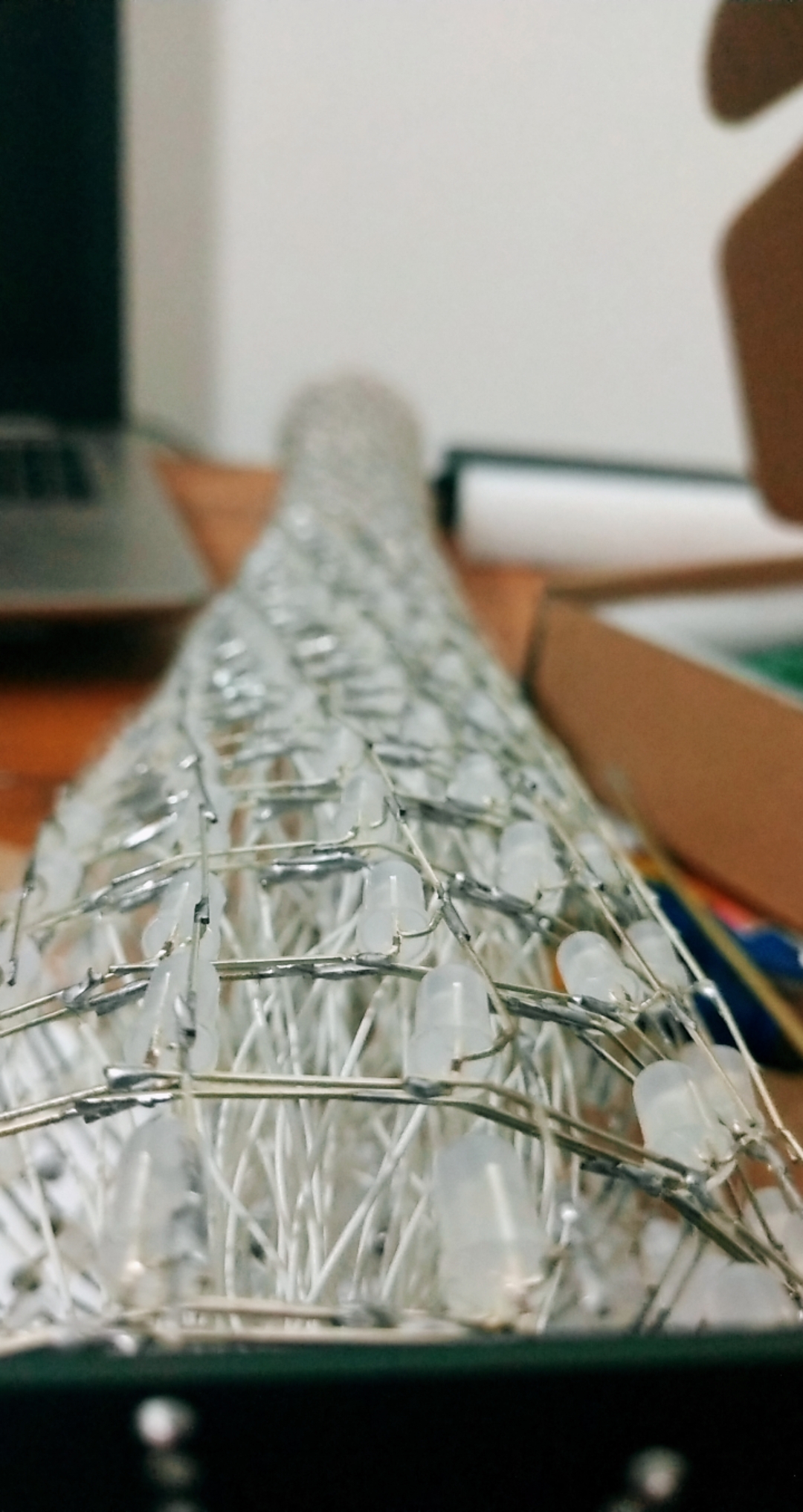

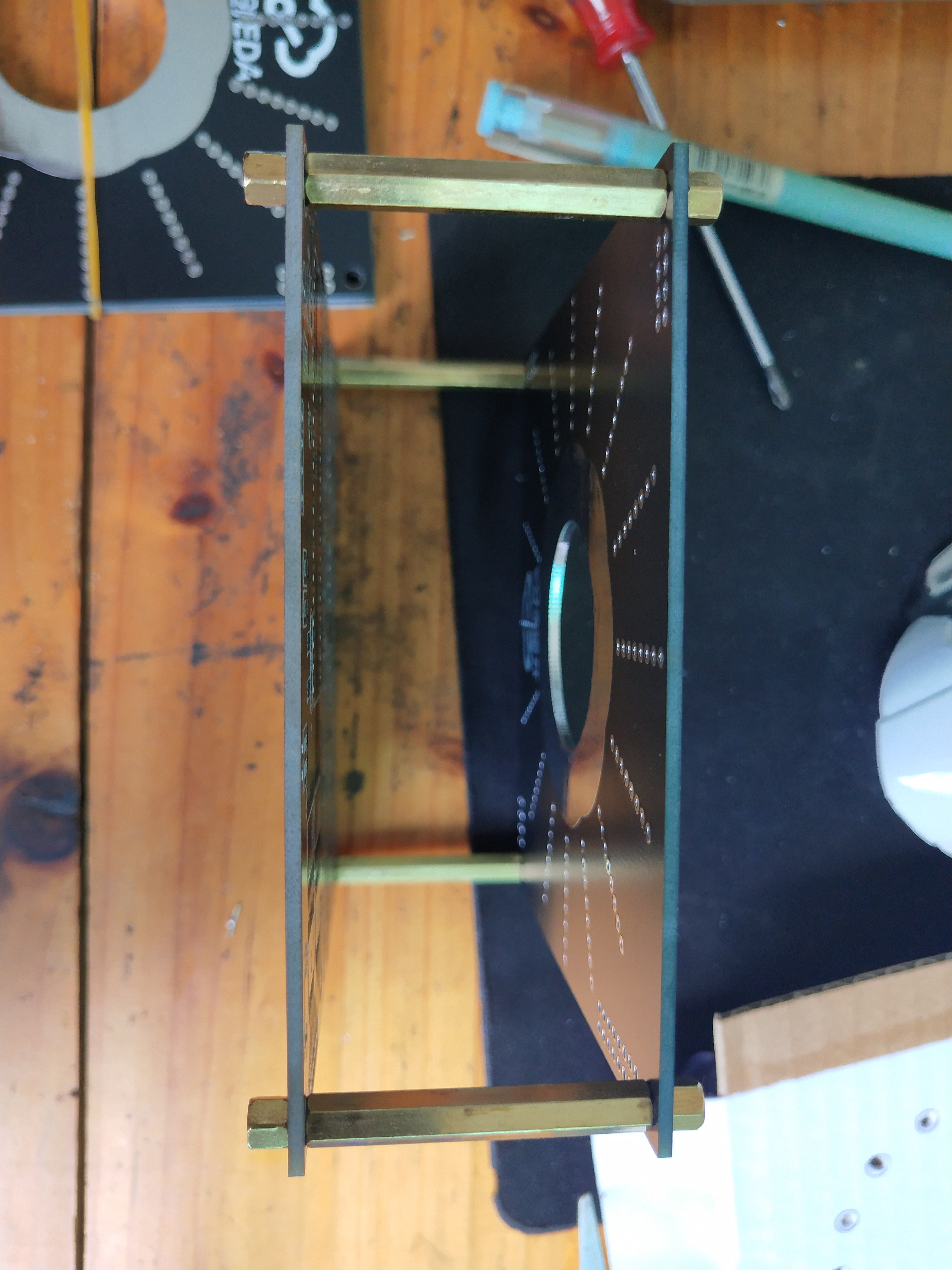

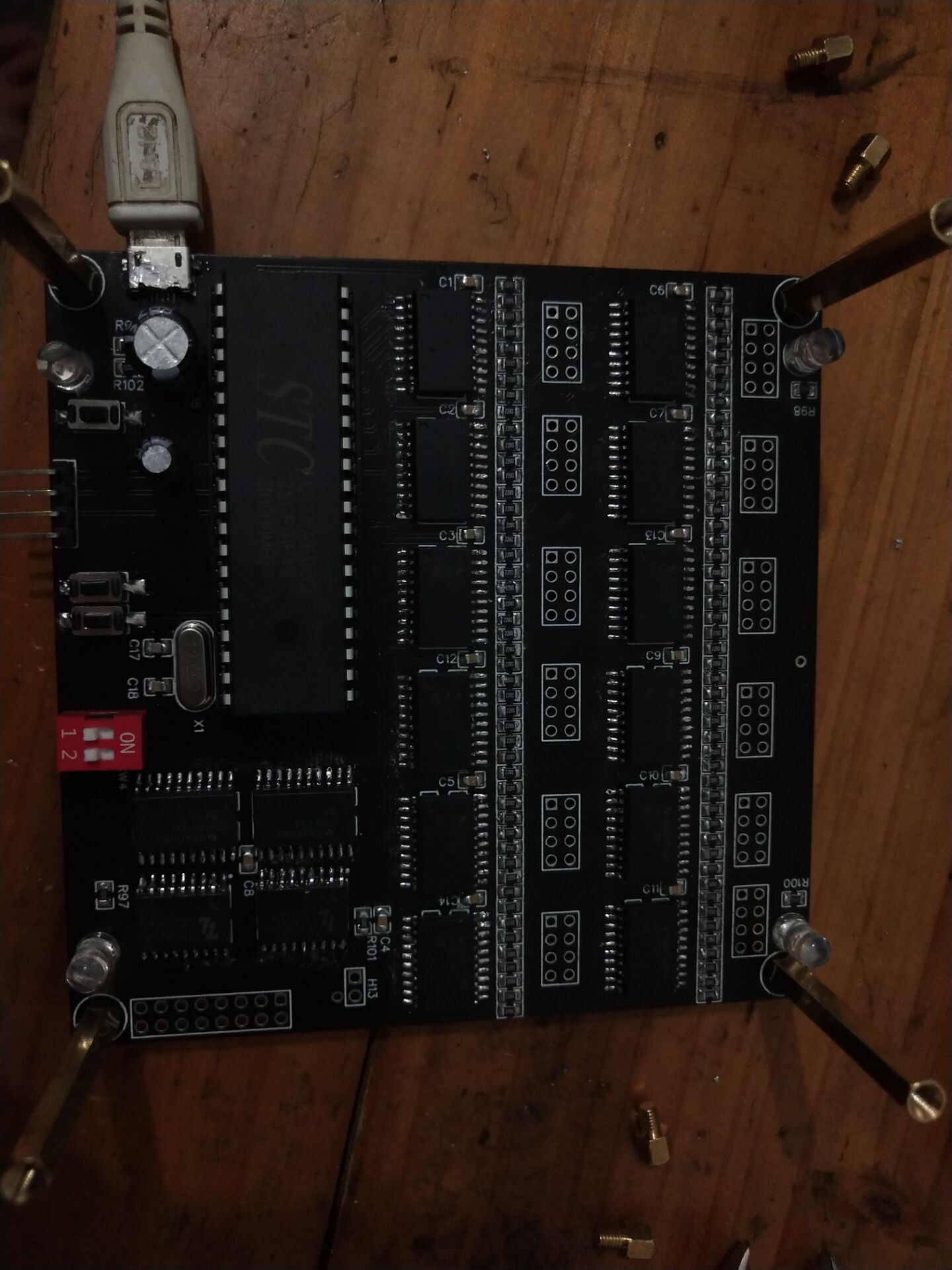

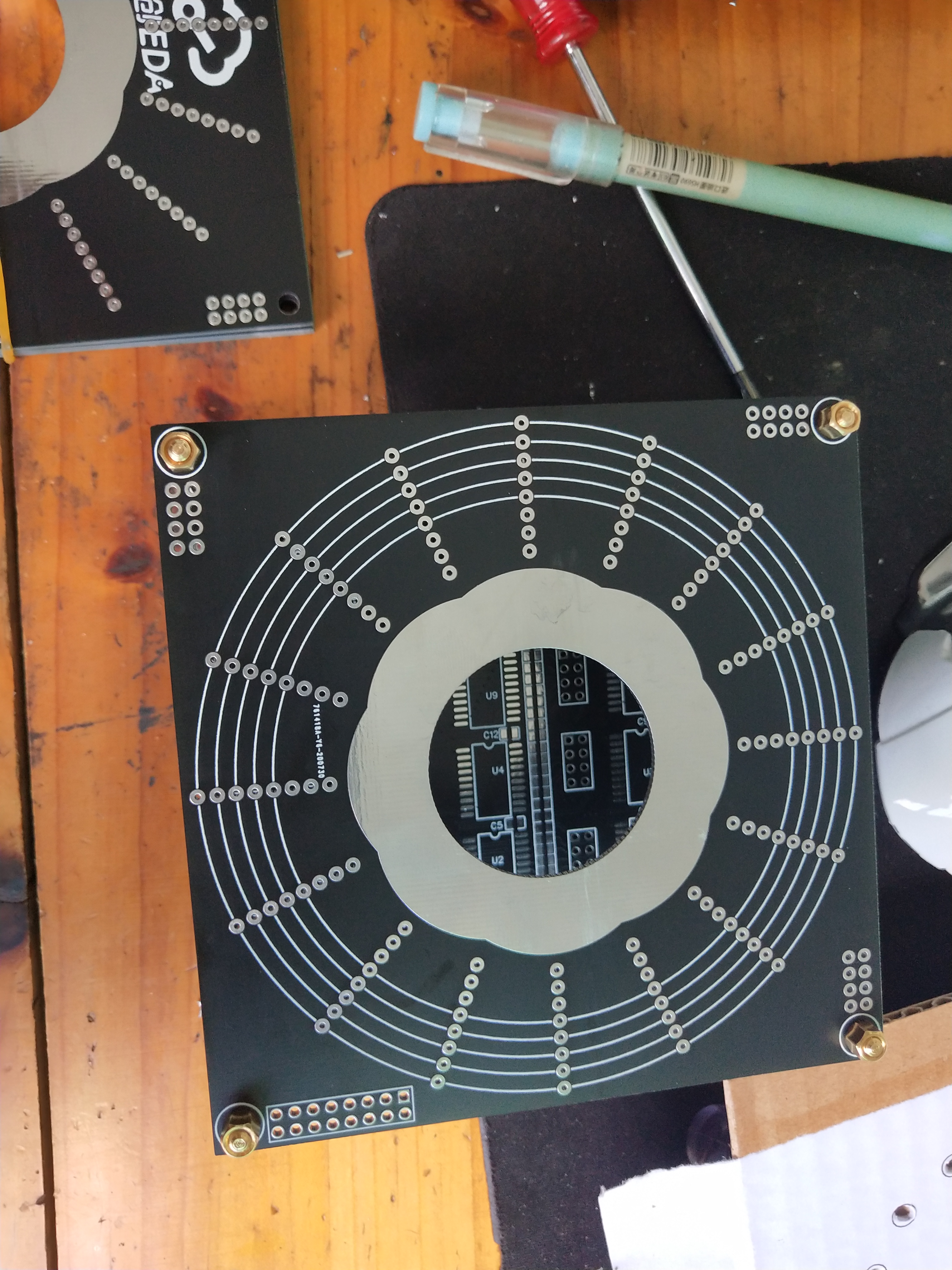

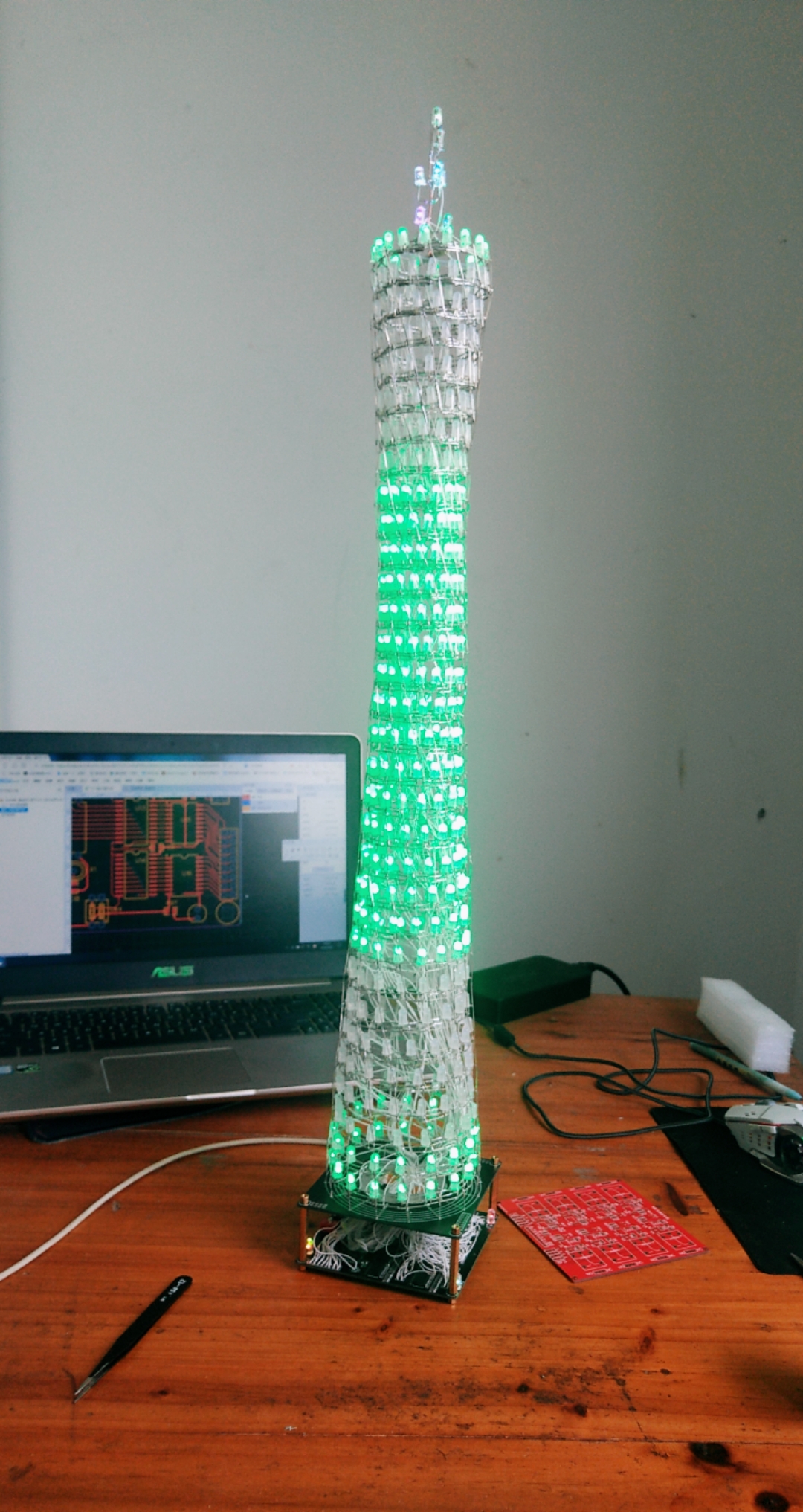

【底层电路板+转换板】 F2C807B834A41641A11166CD21BA6752.jpg52A714D405F4588AD3F1E70B7B207E80.jpg【组合图】 4DD6EA0E5C98872EA95F81BB2EA71D84.jpgE7FA6715D771BA25BA499E5CE2C8DE1B.jpg【底板焊接实物展示】 CE39F8CF09A1B1068D6BAC240C0580EC.jpg【底板通电展示】 4ADADE264435C000A6CFD536691F386C.jpg【32层RGB广州灯塔--灯塔】 QQ图片20200808200648.jpg【32层RGB广州灯塔--实物图】


【32层RGB广州灯塔--RGB引脚处理视频】

https://www.bilibili.com/video/BV1cp4y1q7bG

【32层RGB广州灯塔--第一层灯圈处理】

https://www.bilibili.com/video/BV1FA411e7vA

【32层RGB广州灯塔--实物播放视频】

视频一:https://www.bilibili.com/video/BV1pf4y197RX/

视频二:https://www.bilibili.com/video/BV1b64y1c7E7/

【演示视频】



文档

广州灯塔原理图 copy

在编辑器中打开

广州灯塔PCB copy

在编辑器中打开

BOM

ID Name Designator Footprint Quantity BOM_Manufacturer Part
1 30pF C17,C18 C0805 2 HGC0805G0300J500NTHJ
2 510 R100,R99,R98,R97 R0805 4 RTT055100FTP
3 ULN2803A_C181731 U16,U15 SOIC-18_L11.6-W7.5-P1.27-LS10.3-BL 2 ULN2803A
4 PZ254V-11-04P H14 HDR-TH_4P-P2.54-V-M 1 PZ254V-11-04P
5 micro 5P_C77238 USB1 MICRO-USB_MICRO-USB-17 1 -
6 12MHz X1 HC-49US_L11.5-W4.5-P4.88 1 HC-49S12MHz20pF30PPM
7 470uF C16 CAP-TH_BD6.3-P2.50-D1.0-FD 1 470uF 16V 6.3*12
8 3-644456-2 H13 HDR-TH_2P-P2.54-V 1 3-644456-2
9 STC12C5A60S2-35I-PDIP40 U20 DIP-40_L52.3-W13.9-P2.54-LS15.2-BL 1 STC12C5A60S2-35I-PDIP40
10 22 R101,R24,R23,R22,R21,R20,R19,R18,R17,R16,R15,R14,R13,R12,R11,R10,R9,R1,R2,R3,R4,R5,R6,R7,R8,R25,R26,R27,R28,R29,R30,R31,R32,R33,R34,R35,R36,R37,R38,R39,R40,R41,R42,R43,R44,R45,R46,R47,R48,R49,R50,R51,R52,R53,R54,R55,R56,R57,R58,R59,R60,R61,R62,R63,R64,R65,R66,R67,R68,R69,R70,R71,R72,R73,R74,R75,R76,R77,R78,R79,R80,R81,R82,R83,R84,R85,R86,R87,R88,R89,R90,R91,R92,R93,R94,R95,R96 R0805 97 RTT0522R0FTP
11 210S-2*4P L=11.6MMGold-plated black H1,H2,H3,H4,H5,H6,H7,H8,H9,H10,H11,H12 HDR-TH_8P-P2.54-V-R2-C4-S2.54 12 210S-2*4P L=11.6MMGold-plated black
12 铜柱 MH4,MH3,MH2,MH1 MOUNTINGHOLE-M3 4 M3 Screw
13 LED-TH-5mm_R LED4,LED3,LED2,LED1 LED-TH_BD5.0_RED 4 333-2SURD/S530-A3
14 74HC573D,653 U12,U8,U4,U11,U7,U3,U14,U10,U6,U1,U2,U13,U9,U5 SOIC-20_L13.0-W7.6-P1.27-LS10.6-BL 14 74HC573D,653
15 DS-02RP_C319062 SW4 SW-TH_4P-L6.4-W9.9-P2.54-LS7.62 1 DS-02RP
16 10uF C15 CAP-TH_BD4.0-P1.50-D0.8-FD 1 10uF 25V 4*7
17 100nF C8,C14,C13,C12,C11,C10,C9,C7,C6,C5,C1,C2,C3,C4 C0805 14 CL21B104KBCNNNC
18 Header-Male-2.54_2x8 P3 HDR-TH_16P-P2.54-V-M-R2-C8-S2.54 1 Double row straight 2*8Headers  Pins 2.54mm
19 10K R102 R0805 1 RTT051002FTP
20 TS-1101S-C-B-B-B-A SW3,SW2,SW1 SW-SMD_L6.0-W3.5-LS8.0 3 TS-1101S-C-B-B-B-A
