标准版 点阵游戏机电源板
简介:这是一个给点阵游戏机供电的板子,配合主板一起食用摆脱电源线!
开源协议: GPL 3.0
本工程是为 https://oshwhub.com/Kirito/zhang-shang-dian-zhen-you-hu-ji 点阵游戏机专门设计的电源板,给点阵游戏机供电,配合主板一起食用摆脱电源线!
电源方案使用TP5400芯片,集成充放电功能,外围电路简单,且静态电流小,转换效率高,能玩好几个小时。
上面的USB给主板直接供电,下面的USB给电池充电用,充电时输出功率小,不能边冲边玩。具体展示见附件视频

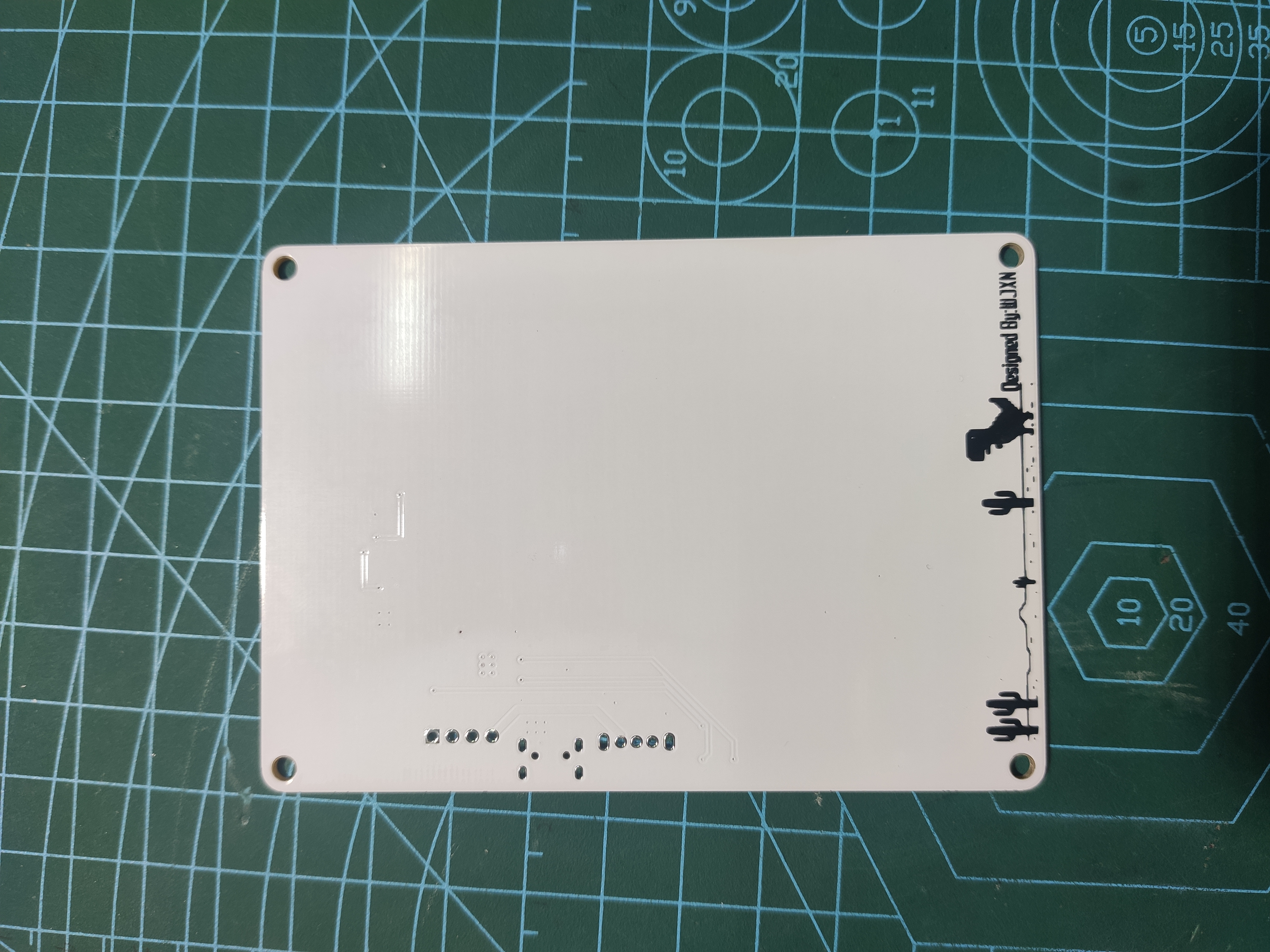

PCB:

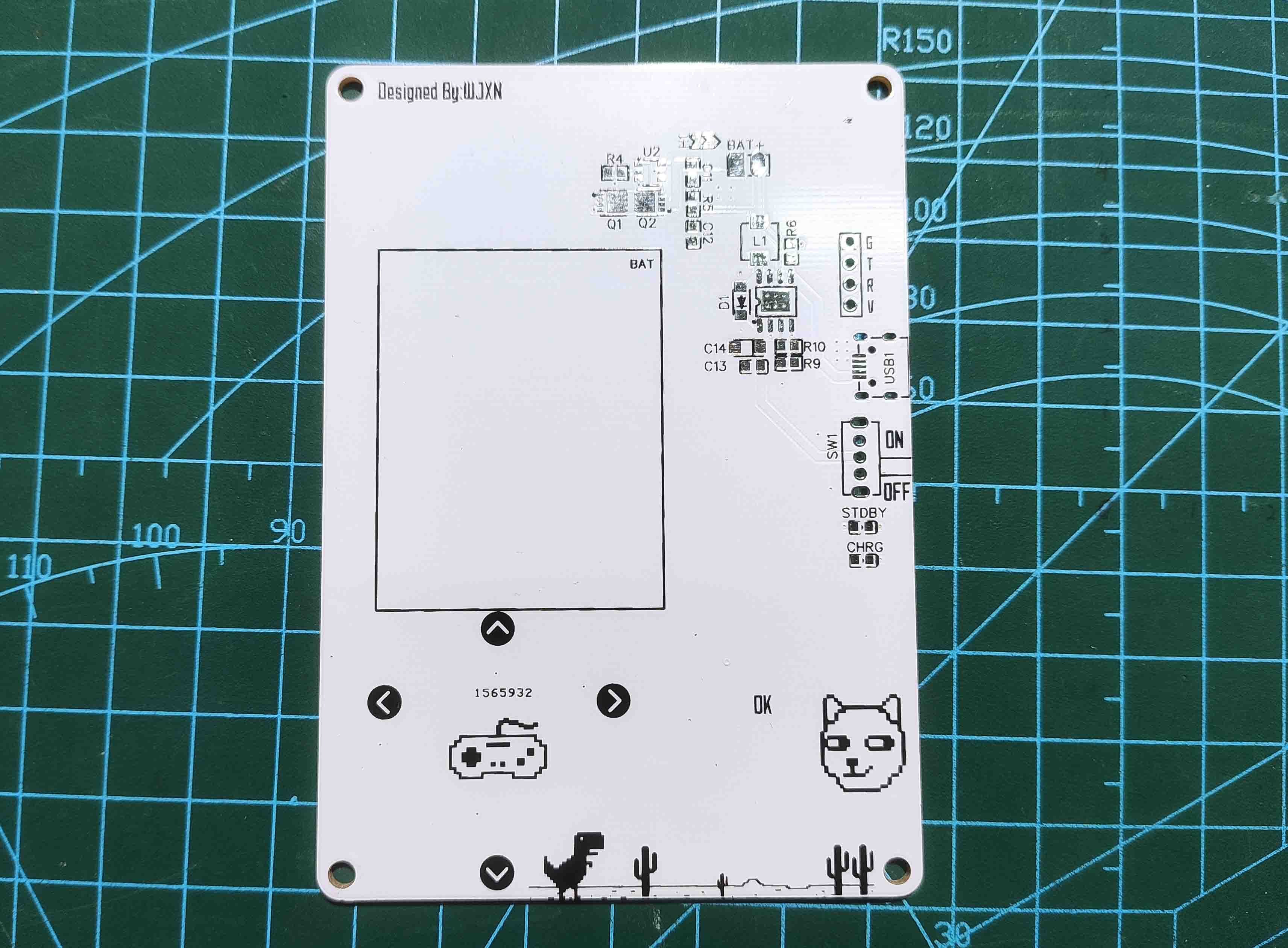

PCB:

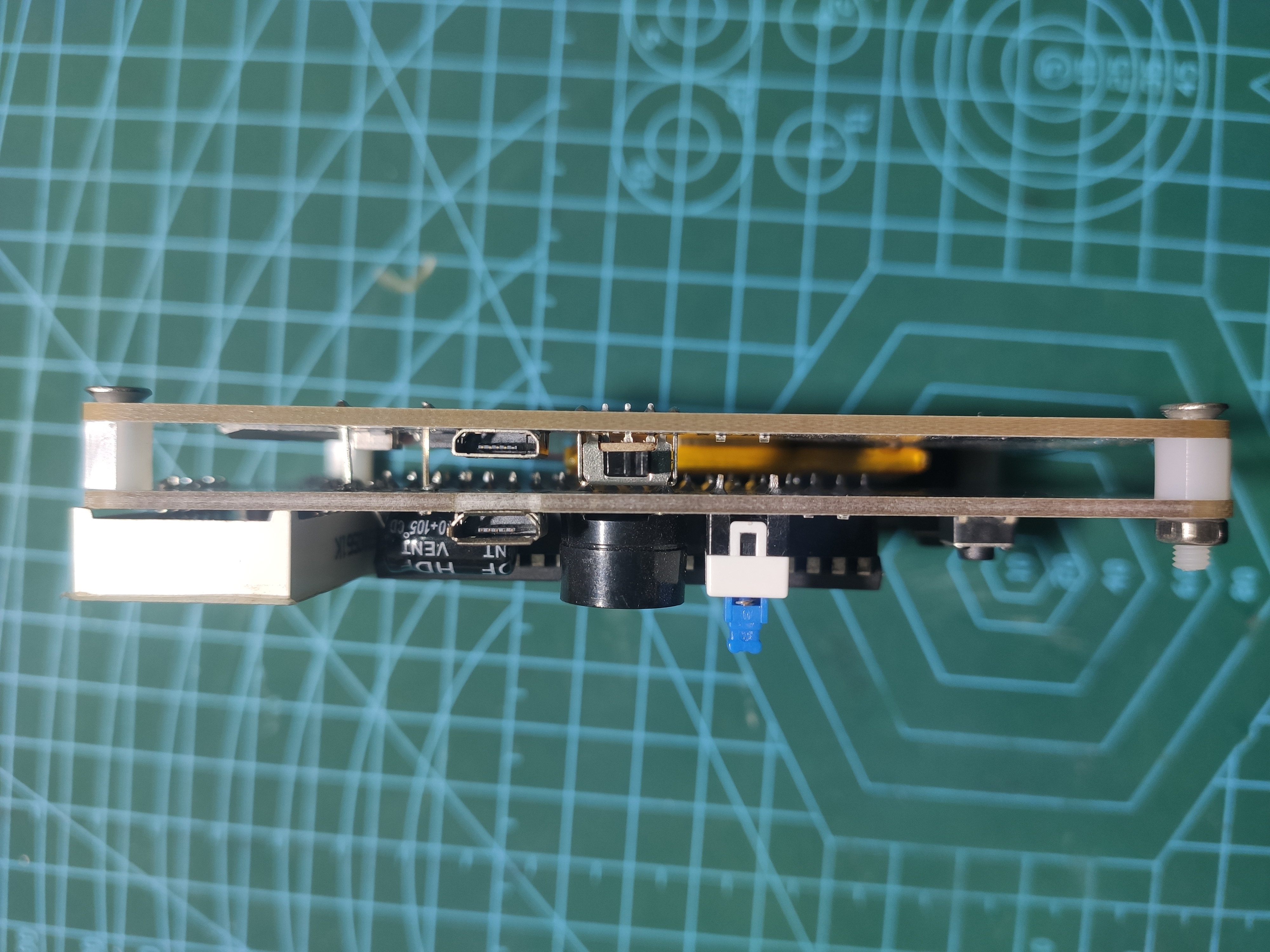

合体:
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | SW_SS-12D07 | SW1 | SW-TH_SK12D07VG4 | 1 |
2 | OLED | P1 | HDR-TH_4P-P2.54-V | 1 |
3 | 10uH | L1 | IND-SMD_L4.5-W4.5_SMMS0420 | 1 |
4 | 100R | R10 | R0603 | 1 |
5 | 1K | R9,R6 | R0603 | 2 |
6 | 470R | R5 | R0603 | 1 |
7 | 2K | R4 | R0603 | 1 |
8 | LED-0603 | STDBY,CHRG | LED0603_RED | 2 |
9 | AON7508 | Q2,Q1 | PQFN-8_L3.1-W3.1-P0.65-LS3.3-BL | 2 |
10 | DLX | H1 | DLX | 1 |
11 | MICRO 4P DIP | USB1 | MICRO-USB-SMD_MICRO-4P-DIP | 1 |
12 | DSK34 | D1 | SOD-123_L2.8-W1.8-LS3.7-RD | 1 |
13 | TP5400 | U5 | SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL-EP | 1 |
14 | 100nF | C13,C12,C11 | C0603 | 3 |
15 | 77311-102-02LF | BAT+ | HDR-TH_2P-P2.54-V | 1 |
16 | 47uF | C14 | CAP-SMD_L3.2-W1.6-R-RD | 1 |
17 | S-8261ABJMD | U2 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-TL | 1 |
