掌上点阵游戏机

简介:这是一个有四款游戏的掌上游戏机。

开源协议: GPL 3.0

发布时间:2020-05-20 20:39:05
  • 4.2k
  • 10
  • 56
描述

这是一个有四款游戏的掌上游戏机,游戏有俄罗斯方块、贪吃蛇、赛车、打砖块。

主控单片机使用的是STC15F2K60S2,数码管是共阴的,共阳点阵(1脚为+)(点阵有字的一边朝下,左下角为1脚),四个方向键,一个确认键,一个蜂鸣器,并预留串口以便下载程序。

程序已放附件,等一个大佬加游戏进来 ヾ(≧O≦)〃

电源板链接:https://oshwhub.com/Kirito/dian-zhen-you-hu-ji-dian-yuan-ban

CSND链接:https://blog.csdn.net/W1561460589/article/details/106244060

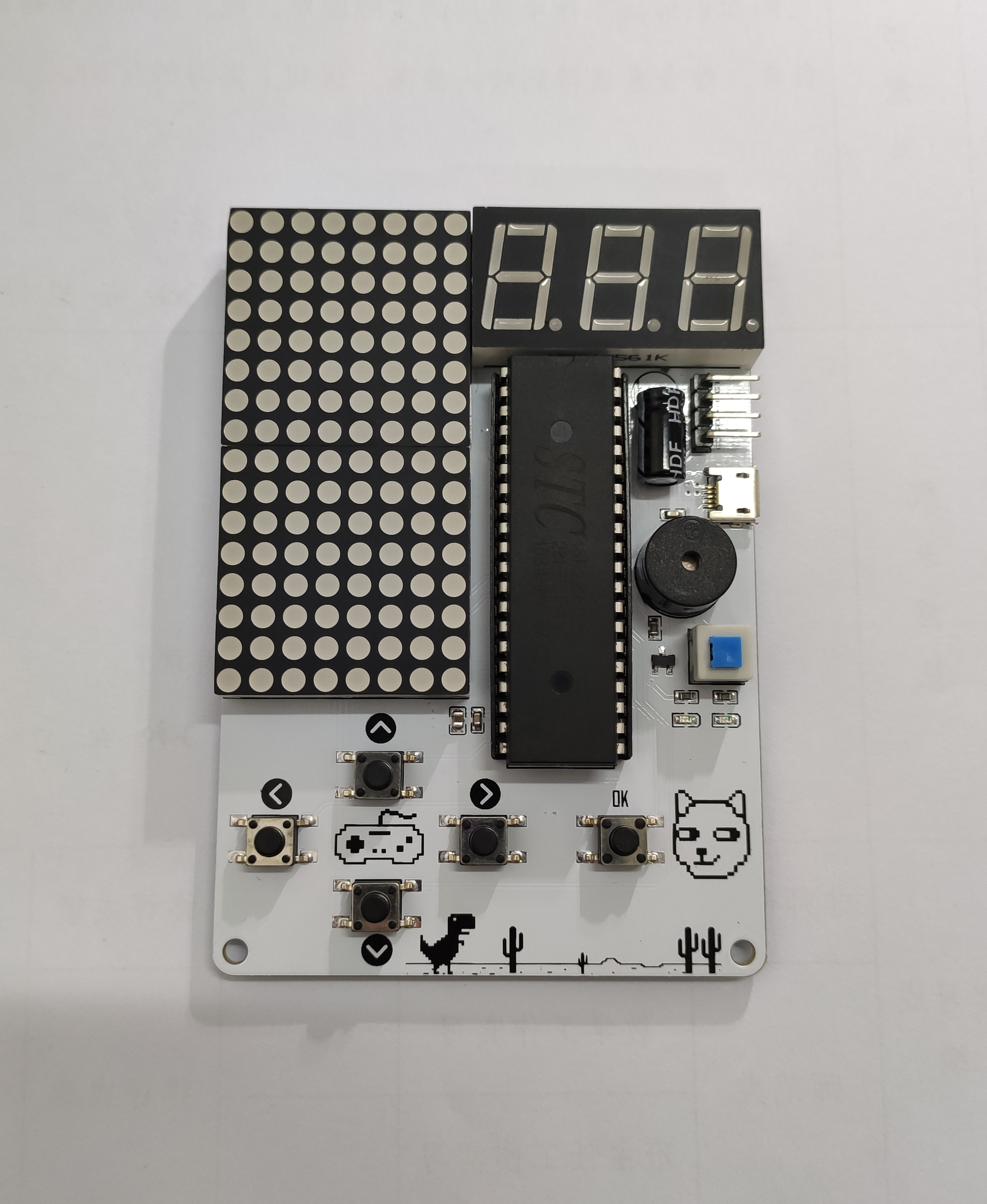

成品图:正面 IMG_20200520_204147.jpg

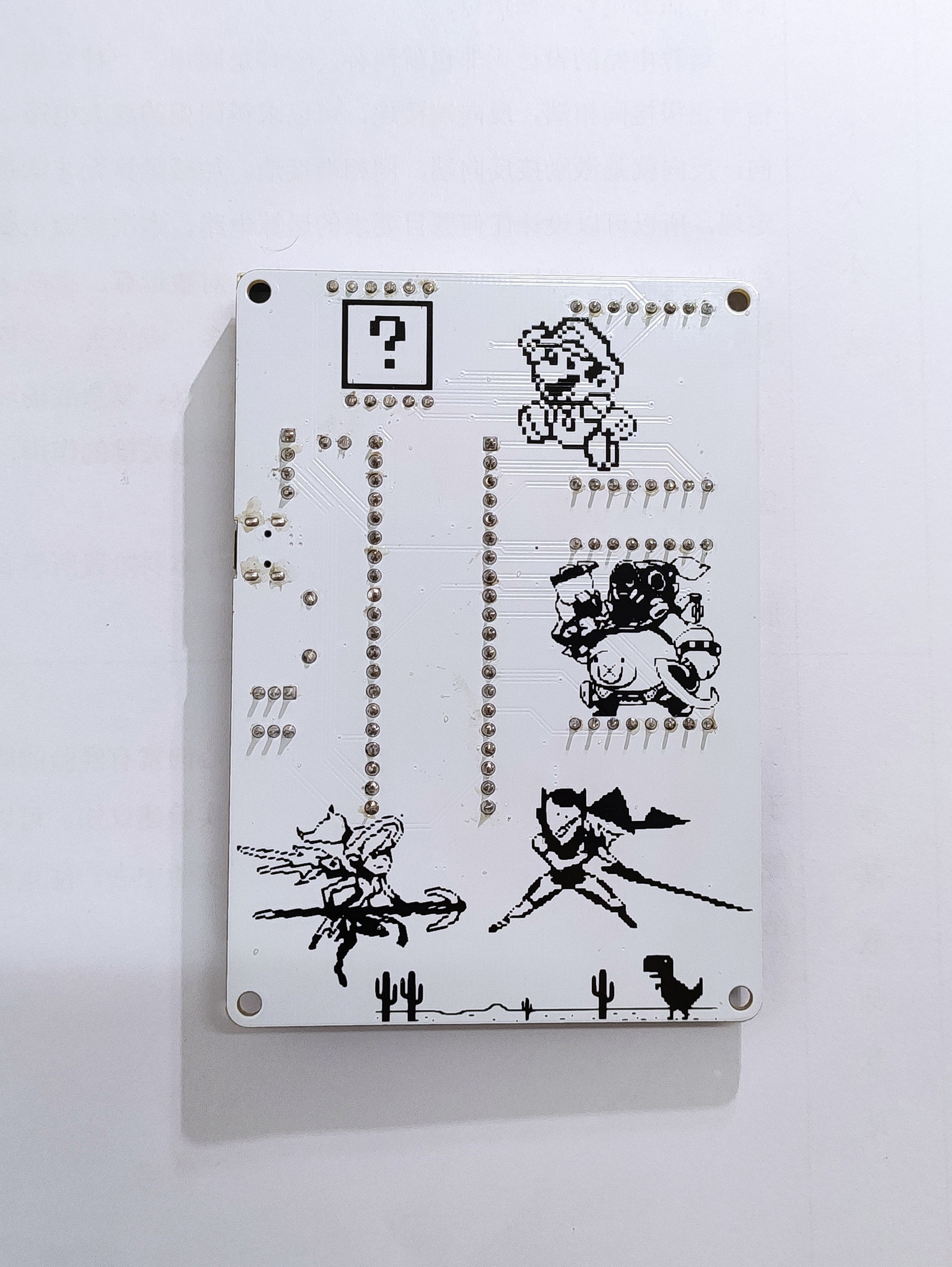

背面: IMG_20200520_202321.jpg 都看到这了,(๑•ᴗ•๑)不点个赞再走?

演示见视频:

设计图

PCB_2020-05-17_15-19-37

在编辑器中打开
ID Name Designator Footprint Quantity BOM_Manufacturer Part BOM_Manufacturer BOM_Supplier BOM_Supplier Part
1 10UF C1 C0805 1 CL21C220JBANNNC SAMSUNG LCSC C1804
2 OLED P1 HDR-TH_4P-P2.54-V 1 Headers  Pins 1*4P ReliaPro LCSC C59481
3 19-217/G7C-AM1N2B/3T LED4 LED-0603 1 19-217/G7C-AM1N2B/3T Everlight Elec LCSC C183844
4 220uF C4 CAP-TH_BD6.3-P2.50-D1.0-FD 1 220uF 10V 6.3*7 ValuePro LCSC C43331
5 1K R1 R0603 1 CR0603-FX-1001ELF BOURNS LCSC C203217
6 2K R23 R0603 1 CR0603-FX-1001ELF BOURNS LCSC C203217
7 XKB7070-Z SW1 SW-TH_6P-L7.0-W7.0-P2.00 1 XKB7070-Z XKB Enterprise LCSC C318863
8 MICRO 4P DIP USB1 MICRO-USB-SMD_MICRO-4P-DIP 1 MICRO 4P DIP SHOU HAN LCSC C456008
9 SS8550 Q1 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 SS8550 CJ LCSC C105430
10 TMB12A12 BUZZER1 B-12*7.5 1 TMB12A12 HNDZ LCSC C96079
11 SLD1388DRA1GD LED3,LED2 SLD1388DRA1GD 2 SLD1388DRA1GD SUNLIGHT LCSC C225991
12 SLR0563CR5C1BD-4.8_C430894 LED1 LED-SEG-TH_SLR0563CR5C1BD-4.8 1 SLR0563CR5C1BD-4.8 SUNLIGHT LCSC C430894
13 6*6*4.3 KEY1,KEY2,KEY3,KEY4,KEY5 KEY-SMD_4P-L6.0-W6.0-P4.50 5 6*6*4.3 ReliaPro LCSC C46502
14 100nF C2,C3 C0603 2 0603F104Z500NT FH LCSC C105633
15 STC15F2K60S2-28I-PDIP40 U1 DIP-40_L52.3-W13.9-P2.54-LS15.2-BL 1 STC15F2K60S2-28I-PDIP40 STC LCSC C57308

展开
