MelonPI-F1

4个月前

简介:该工程采用的主芯片是F1C200S,本人使用的是自己移植的系统,也可以使用荔枝派nano的系统,当然如果需要资料可以联系1477153217@qq.com。

开源协议: GPL 3.0

工程来源: 克隆自F1C100S

  • 428
  • 0
  • 5

描述

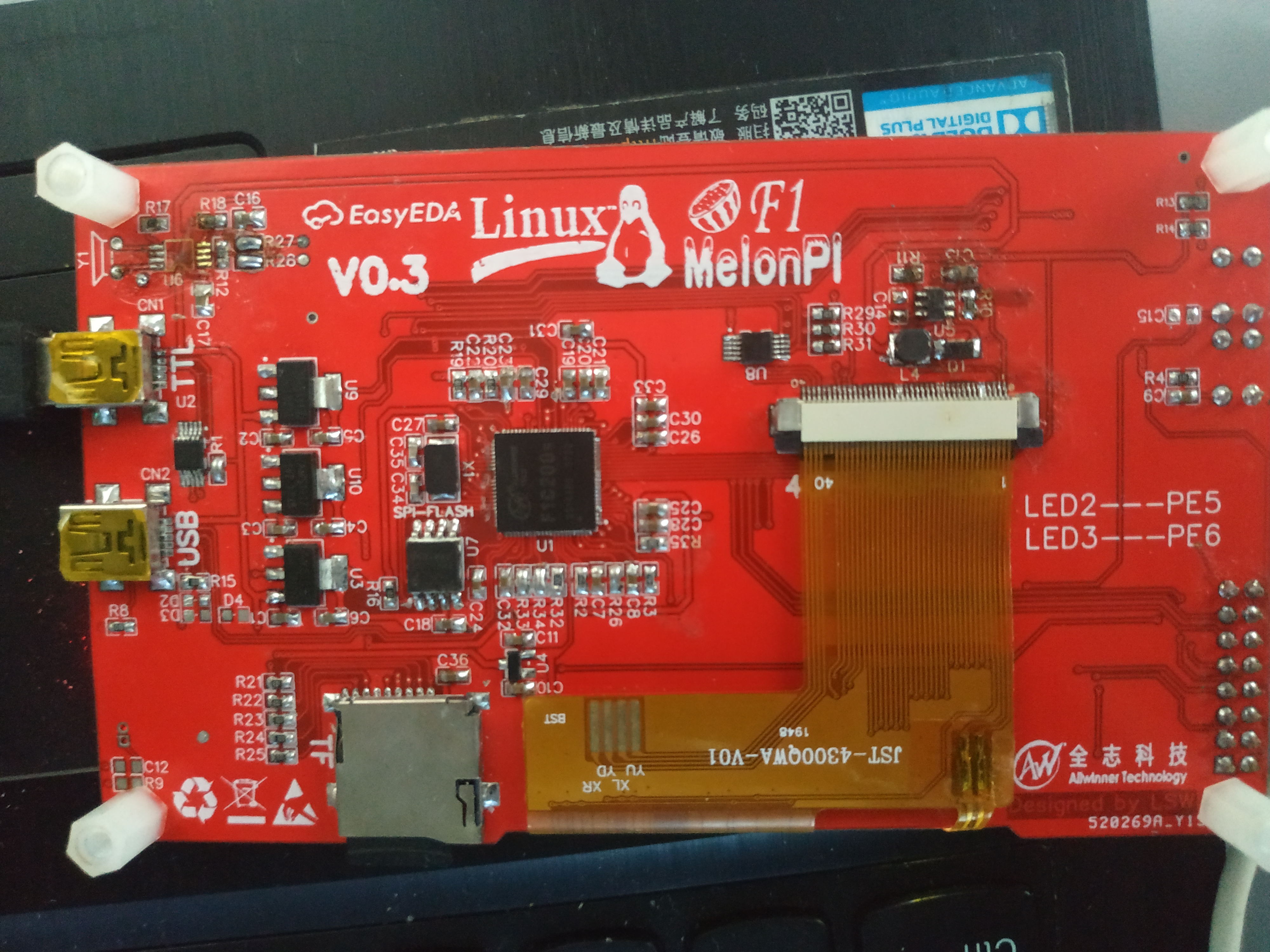

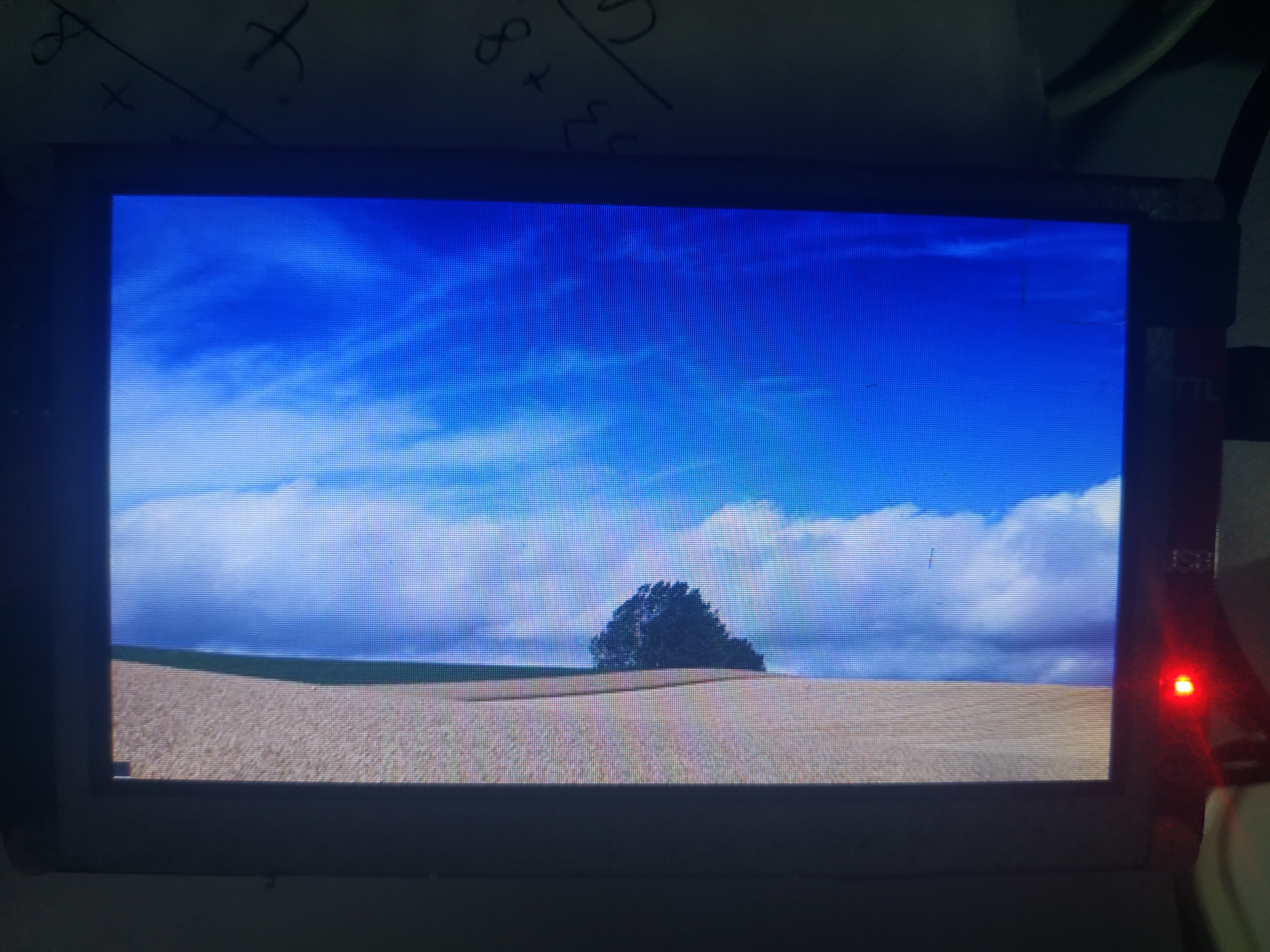

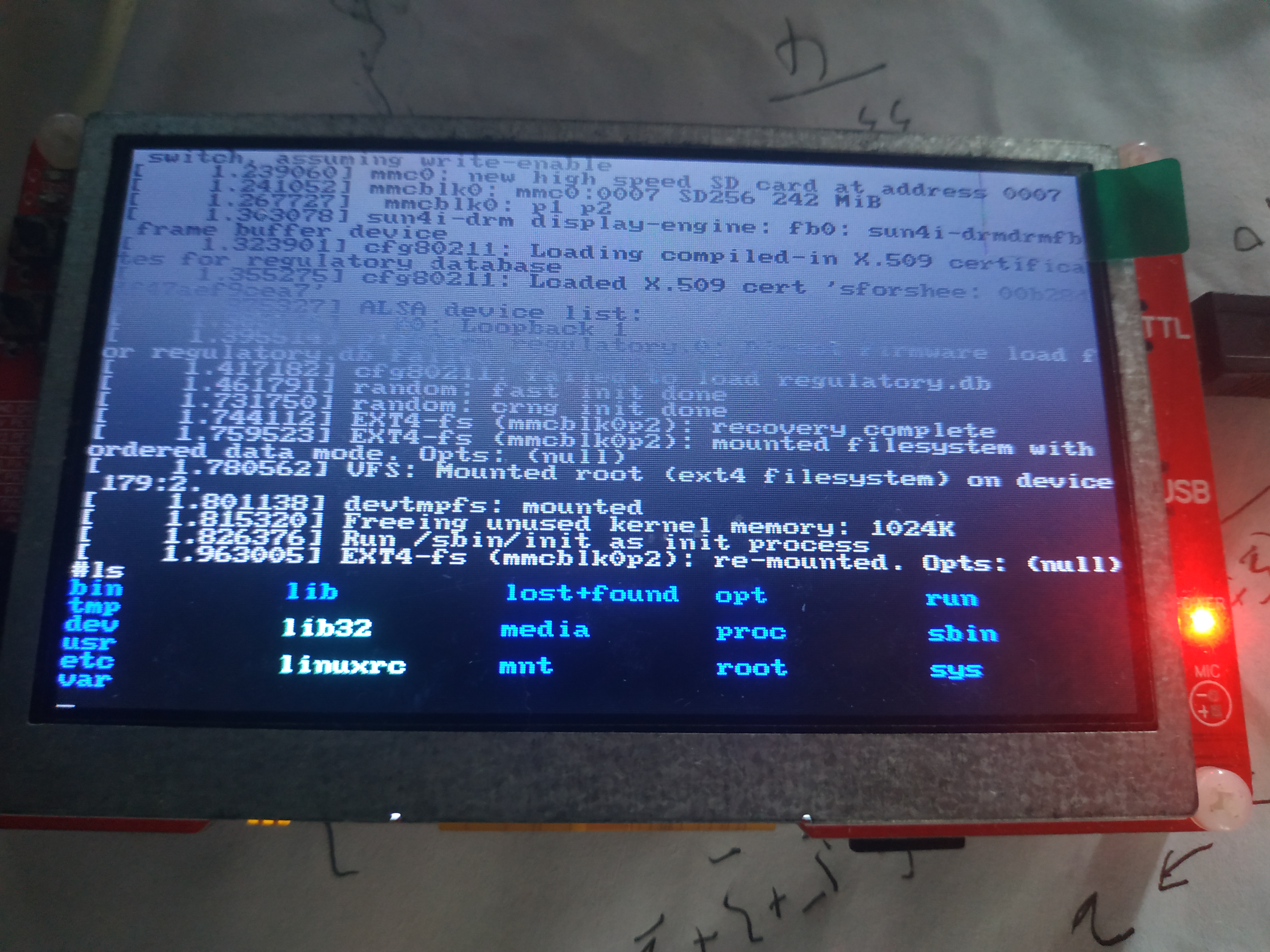

此工程为全志SoC系列中的ARM9芯片F1C200S开发板,系统移植采用uboot-2018-2+linux-5.7+buildroot编译的根文件系统,移植大部分功能,视频播放器,图片浏览,一些简单的QT应用等。 IMG_20200817_154159.jpgIMG_20200817_163957.jpgIMG_20200817_201036.jpg

文档

Sheet_1 copy

在编辑器中打开

Sheet_2 copy

在编辑器中打开

MelonPI_PCB

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 Speaker Y1 SPEAKER 1
2 LED-0603_R LED1,LED2,LED3 LED0603_RED 3
3 LM4890S U10 MSOP-8_L3.0-W3.0-P0.65-LS5.0-BL 1
4 2x8 J2 HDR-TH_16PIN-V-ROW2-COL8-FEMALE-PITCH2.54 1
5 RESET KEY1 KEY-TH_4P-L4.5-W4.5-P3.00-LS5.8 1
6 SPI0 KEY2 KEY-TH_4P-L4.5-W4.5-P3.00-LS5.8 1
7 15pF C34,C35 C0603 2
8 1uF C7,C8,C12 C0603 3
9 10uF C39,C13,C1,C2,C3,C4,C5,C6 C0603 8
10 104 C40,C10,C11,C14 C0603 4
11 4.7uF C9 C0603 1
12 10pF(NC) C15 C0603 1
13 GMI4015 MIC1 MIC-TH_BD4.0-P2.00-D0.4-L-FD 1
14 USB-MINI CN1,CN2 MICRO-USB-SMD_MINI 5P 2
15 0603 D2,D3,D4 D0603-BI 3
16 270uF C37 CAP-SMD_BD8.0-L8.3-W8.3-FD 1
17 NS2009 U8 MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL 1
18 47uF C38 CAP-SMD_L3.5-W2.8-R-RD 1
19 F1C100s_QFN88 U1 QFN-88_10.0X10.0XP04MM 1
20 104 C18,C19,C20,C21,C24,C25,C26,C27,C28,C29,C30,C31,C32,C33,C36 C0603 15
21 1uF C22,C23 C0603 2
22 2.2uH L4 IND-SMD_L3.0-W3.0 1
23 2.2uH L1,L2,L3 L0603 3
24 0R R26,R33,R34 R0603 3
25 10k R29,R30,R31,R32,R37,R38 R0603 6
26 22R R35 R0603 1
27 200k R2,R3 R0603 2
28 120k(1%) R5,R6,R7,R18 R0603 4
29 540k(1%) R12 R0603 1
30 380k(1%) R17 R0603 1
31 PT4103 U5 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL 1
32 BZV55C D1 LL-34_L3.5-W1.5-RD 1
33 4.3RGB_TFT(480X272) TFT1 FPC40 1
34 0R R1 R0603 1
35 1K R8 R0603 1
36 1k R9 R0603 1
37 10R R10 R0603 1
38 10k R11,R15,R16,R21,R22,R23,R24,R25,R4,R27 R0603 10
39 470R R13,R14 R0603 2
40 2k(1%) R19,R20 R0603 2
41 SD SD1 TF-CARD 1
42 W25Q128 U7 SOIC-8_L5.3-W5.3-P1.27-LS8.0-BL 1
43 1uF C17 C0805 1
44 0.47uF C16 C0805 1
45 SY8088AAC U3,U6,U9 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 3
46 XC6206-3.0V U4 SOT-23 1
47 68K R28 R0603 1
48 20K R36 R0603 1
49 CH340E U2 MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL 1
50 DC-045B-13A DC1 DC-IN-SMD_DC-045B-13A 1
51 5032 24M X1 OSC-SMD_L5.0-W3.2 1
