5路继电器触摸开关

4个月前

简介:SD8223LC【商品编号:C96516】 使用触摸IC驱动继电器

开源协议:

描述

视频链接

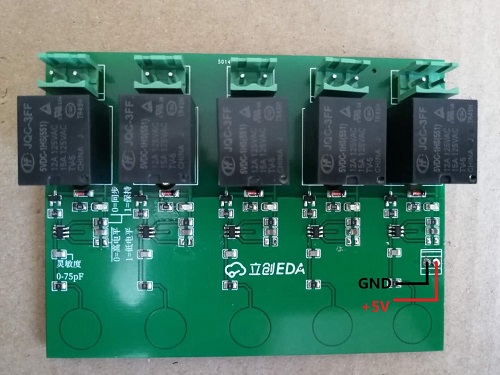

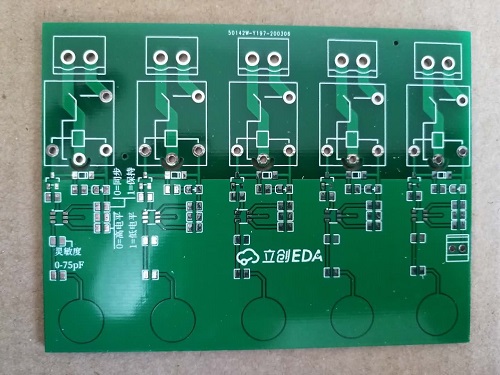

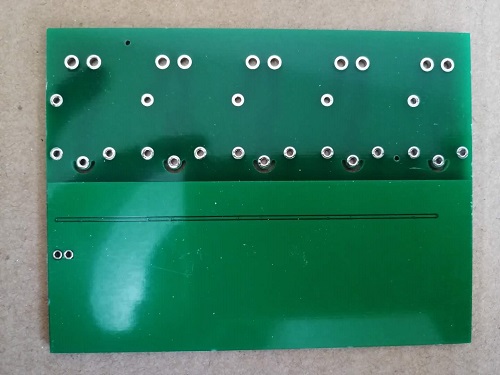

5路继电器触摸开关验证板 触摸IC:SD8223LC【商品编号:C96516】 供电电压:DC5V 可调整触摸灵敏度 可通过跳线调整:输出高电平或低电平;输出状态同步或保持



文档

5路继电器触摸开关

在编辑器中打开

5路继电器触摸开关

在编辑器中打开

BOM

ID Designator Footprint Quantity BOM_Manufacturer Part BOM_Manufacturer BOM_Supplier BOM_Supplier Part
1 LED5,LED4,LED3,LED2,LED1 LED0805-RD 5 FC-2012HRK-620D NATIONSTAR LCSC C84256
2 R26,R3,R4,R5,R6,R7,R8,R9,R10,R15,R16,R17,R18,R19,R2 R0805 15 0805W8J0000T5E UniOhm LCSC C25275
3 R14,R20,R13,R12,R11 R0805 5 0805W8J0000T5E UniOhm LCSC C25275
4 R25,R24,R23,R22 R0805 4 0805W8J0000T5E UniOhm LCSC C25275
5 CN4,CN1,CN2,CN3,CN5 CONN-TH_2P-P5.08_DB2EVC-5.08-2P 5 DB2EVC-5.08-2P DIBO LCSC C395734
6 D3,D5,D4,D2,D1 LL-34_L3.7-W1.6-RD 5 LL4148 SEMTECH LCSC C9808
7 C12,C11,C10,C9,C8 C0805 5 TCC0805COG220J501FT CCTC LCSC C376876
8 Q3,Q5,Q4,Q2,Q1 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 5 SS8050 CJ LCSC C2150
9 C2,C5,C4,C1,C3 C0805 5 CL21A106KPFNNNE SAMSUNG LCSC C17024
10 U1 CONN-TH_P2.54_KF128-2.54-2P 1 KF128-2.54-2P Cixi Kefa Elec LCSC C474920
11 R1 R0805 1 0805W8F0000T5E UniOhm LCSC C17477
12 U4,U6,U3,U5,U2 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL 5 SD8223LC SHOUDING LCSC C96516
13 RELAY5,RELAY1,RELAY2,RELAY3,RELAY4 RELAY-TH_JQC-3FF/05-1HS (551) 5 JQC-3FF/05-1HS (551) HF LCSC C9224

展开
