该产品主要用于将单个 TYPE - C 接口拓展为四个 USB 接口。用户可以通过将拓展坞的 TYPE - C 接口连接到支持 TYPE - C 的设备（如笔记本电脑、平板电脑等）上，然后利用拓展出的四个 USB 接口同时连接多个 USB 设备，如 U 盘、鼠标、键盘、移动硬盘等，大大增强了设备的接口扩展能力，提升了使用的便利性。
产品中还包含多种规格的电容，如 10uf/25v 和 20PF 的电容。电容主要用于电源滤波、去耦和储能等，为芯片和其他元件提供稳定的电源和良好的信号环境。另外，还有一个晶振为芯片提供稳定的时钟信号，保证芯片内部操作能按照准确的时序进行。
适用于各种需要扩展 USB 接口的场景。例如在办公环境中，用户可以用笔记本电脑通过该拓展坞同时连接鼠标、键盘、U 盘和移动硬盘等设备；在家庭场景下，也能方便地将电视盒子、游戏机等设备的 USB 接口进行拓展，连接更多外设。
独自设计需要一定的焊接能力，制板文件已经上传

注：主题不限，可以是解决生活/工作中的某个问题、为某个人群/场景设计的方案、毕业设计/课程设计/DIY项目/纯属炫酷项目等。主要讲一下自己通过什么手段解决了什么问题。

请输入内容…

此项目无获奖情况，网上有类似项目，但属于独自设计

注：请说明项目是否首次公开；项目是否为原创；项目是否曾经在其他比赛中获奖，若有获奖则叙述获奖详情；项目是否在学校参加过答辩。

请输入内容…

GPL3.0

注：利他即利己，请认真阅读下述内容。

拥抱开源，赋予项目无限价值。建议项目核心功能开源80%以上；
2、若某一部分功能不可替代且删掉之后项目无法解决对应的问题，则这一部分实现的功能就是项目的核心功能；比如设计了一台电子负载且设计了一款上位机软件监控功率变化，则电子负载为核心功能，上位机软件为辅助功能；比如电子负载中使用了一款隔离485模块与上位机通信，则此485模块实现的通讯功能为辅助功能；
项目应选择适合自己的开源协议，若项目引用其他开源项目，应注明来源并遵循原作者的开源协议规定；原创项目推荐使用GPL3.0开源协议；
直接引用开源项目的原电路或原代码实现的功能不可作为自己项目的核心功能、使用市场上通用模块直接实现的功能不可作为自己项目的核心功能。

请在竞赛阶段填写 ↓

请输入内容…

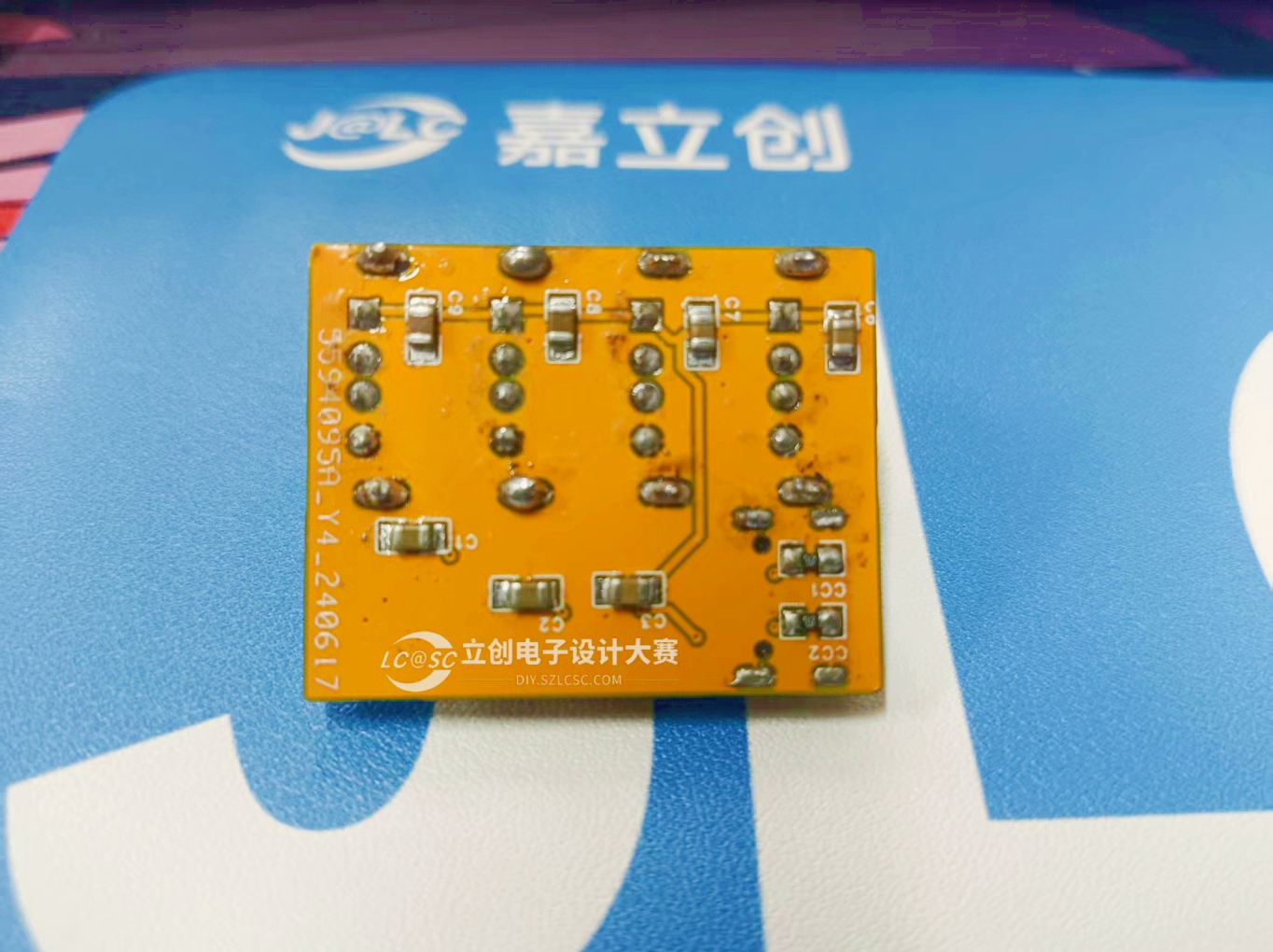

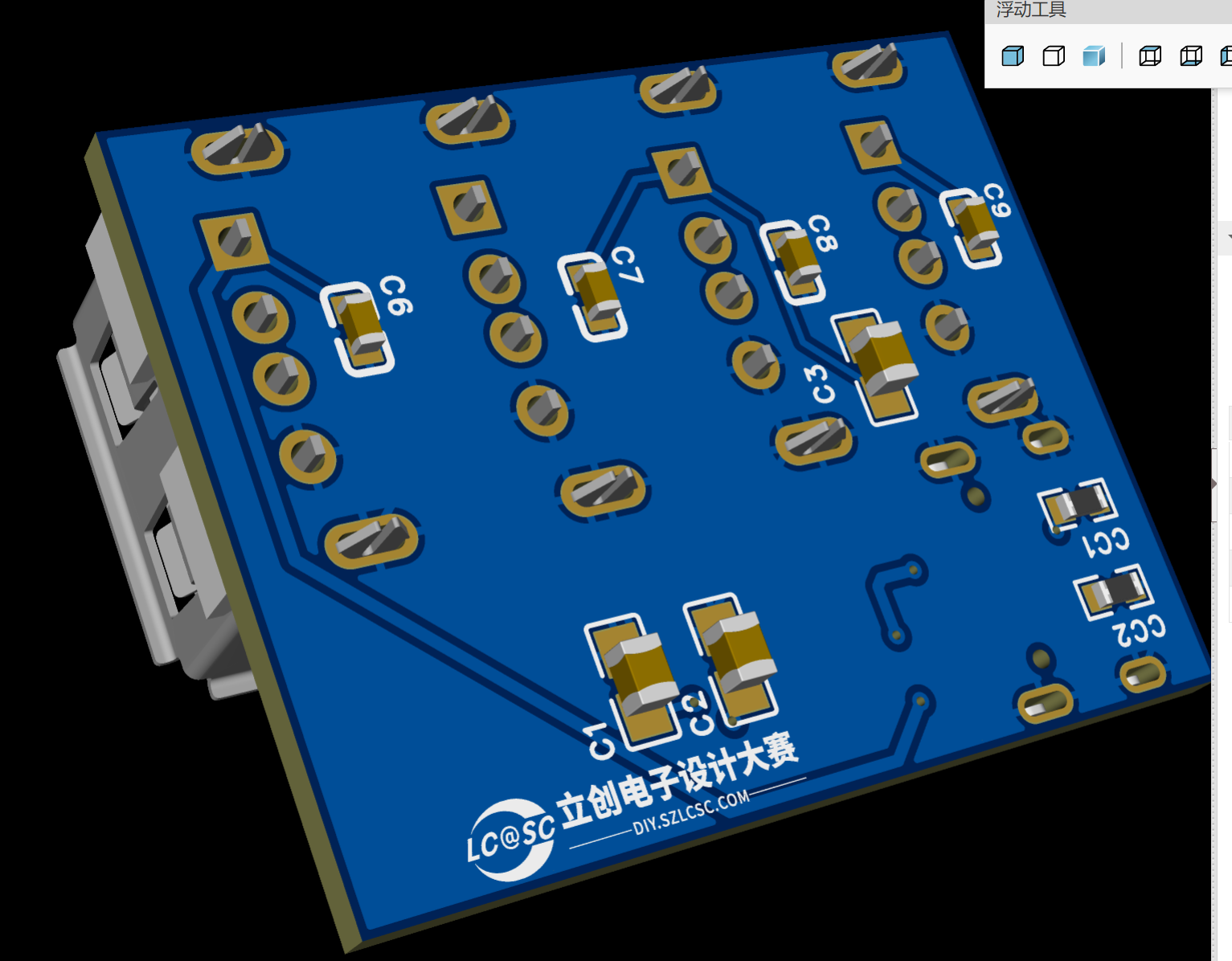

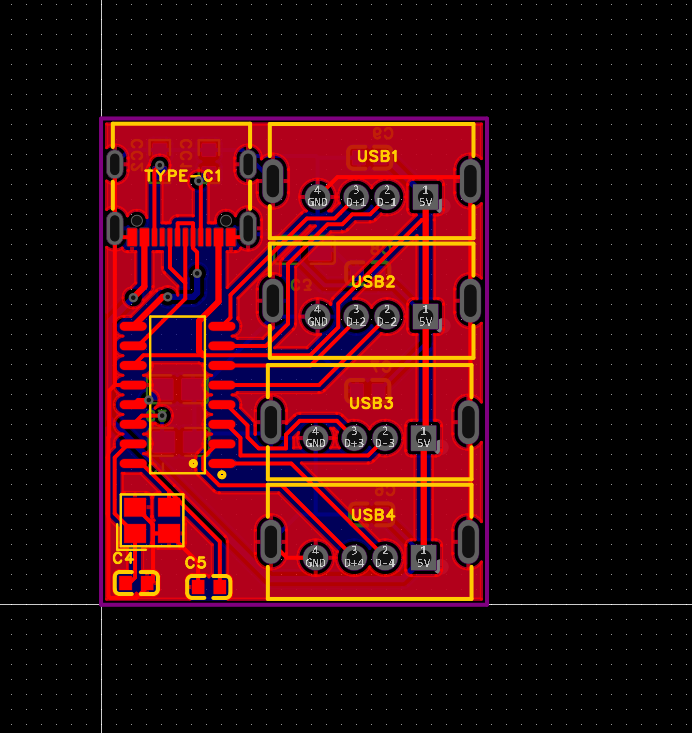

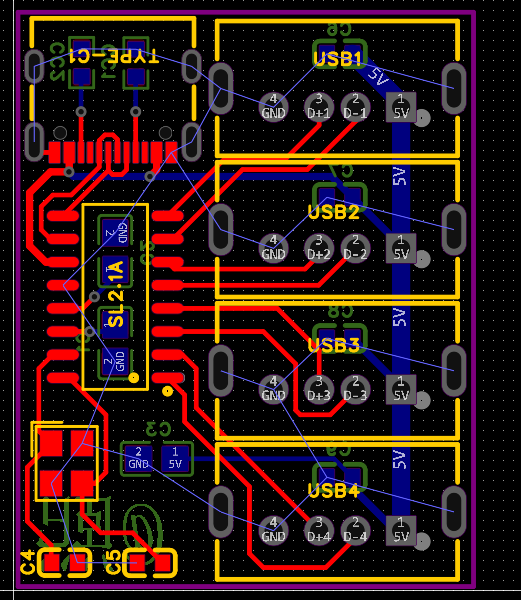

二、PCB设计：

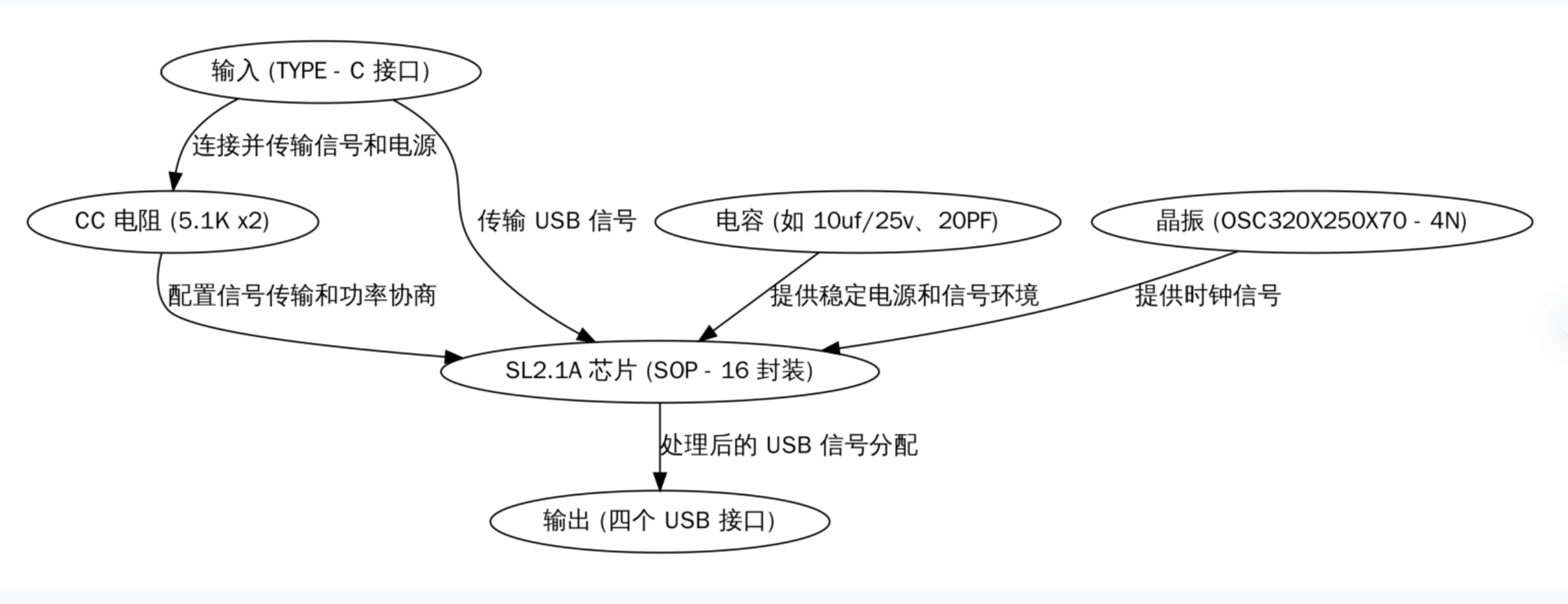

文件中的 TYPE - C1 接口作为输入接口，它是整个拓展坞与外部设备（如电脑）连接的端口。

TYPE - C 接口具有正反可插的优点，并且能够支持高速数据传输、电源传输等多种功能。在

数据传输方面，它可以传输 USB 3.0 甚至更高版本协议的数据，同时还能支持 DisplayPort

等视频信号传输（具体取决于设备支持情况）。在这个拓展坞中，它负责接收来自主机（如

电脑）的 USB 信号和可能的电源输入。

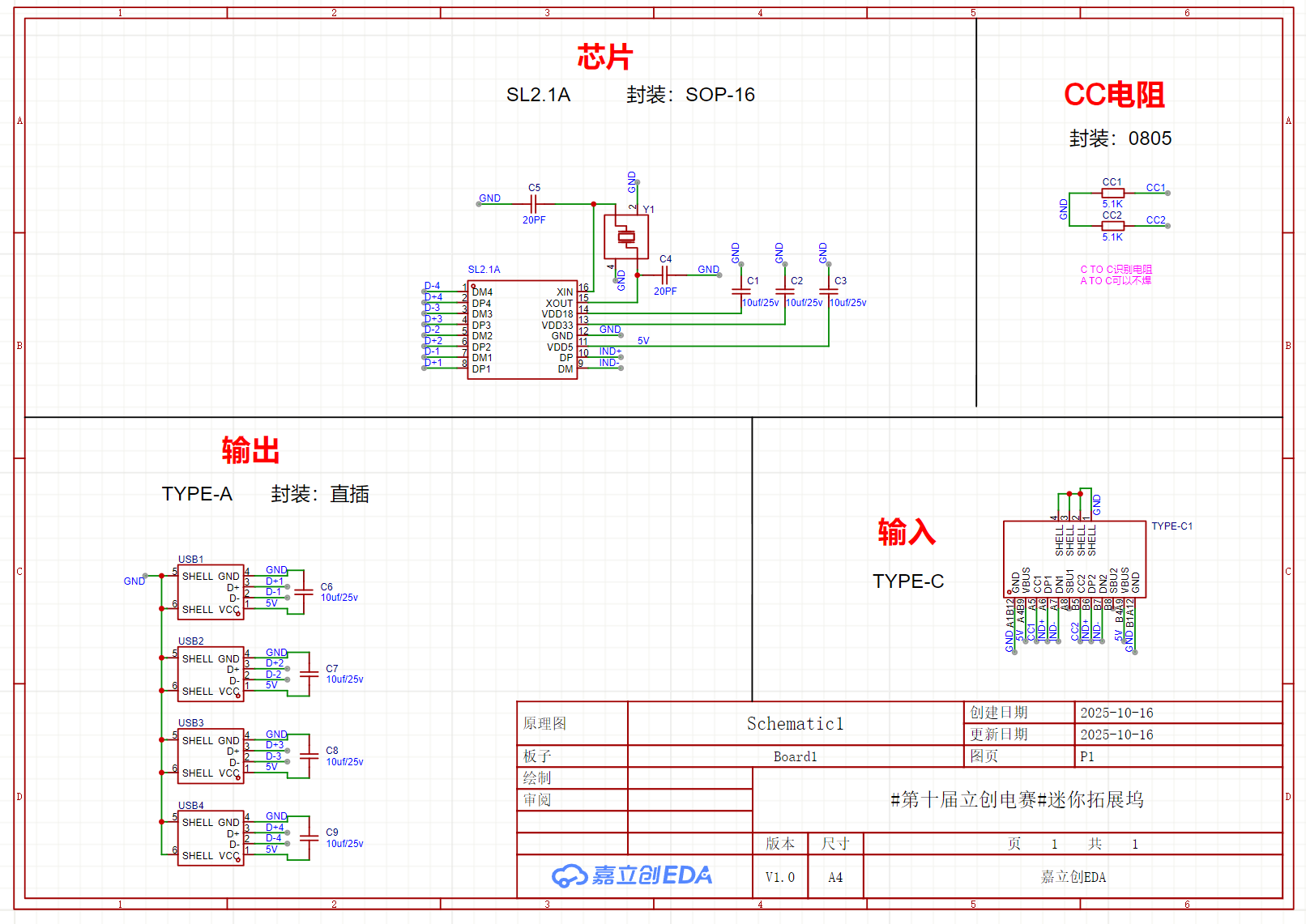

SL2.1A 芯片采用 SOP - 16 封装，是这个 USB 拓展坞的核心处理部件。它的主要功能是对从

TYPE - C 接口接收到的 USB 信号进行处理和分配。当主机通过 TYPE - C 接口发送 USB 数据

信号到拓展坞时，SL2.1A 芯片会识别这些信号，并将其转换为适合多个输出端口的格式。例

如，它可以将一路高速的 USB 数据信号复制并分配到四个输出的 USB 端口，使得每个端口

都能独立地与外部设备进行数据通信。同时，芯片还会管理电源分配和信号电平转换等功能，

确保各个端口的稳定运行。

文件中的两个 5.1K 的 CC 电阻（CC1 和 CC2）在 TYPE - C 接口中起着重要作用。在 TYPE - C

协议中，CC（Configuration Channel）引脚用于设备之间的连接配置和通信。CC 电阻的值

决定了设备的角色（如主机、设备、功率源等）以及支持的功率传输模式。5.1K 的 CC 电阻

通常用于特定的配置，例如在某些情况下，它可以帮助 TYPE - C 接口识别连接设备的类型，

并协商合适的数据传输速率和功率传输能力。在这个拓展坞中，它们协助 TYPE - C 接口与

主机正确连接和通信，确保拓展坞能够正常获取电源和数据信号。

文件中的四个 USB - 101 类型的 USB 输出端口是拓展坞向外连接其他设备的接口。经过 SL2.1A

芯片处理和分配后的 USB 信号会传输到这些端口。用户可以将各种 USB 设备（如 U 盘、鼠标、

键盘、移动硬盘等）连接到这些输出端口上。每个输出端口都能独立地与连接的设备进行数

据交换，实现了一个 TYPE - C 接口到多个 USB 接口的拓展功能。

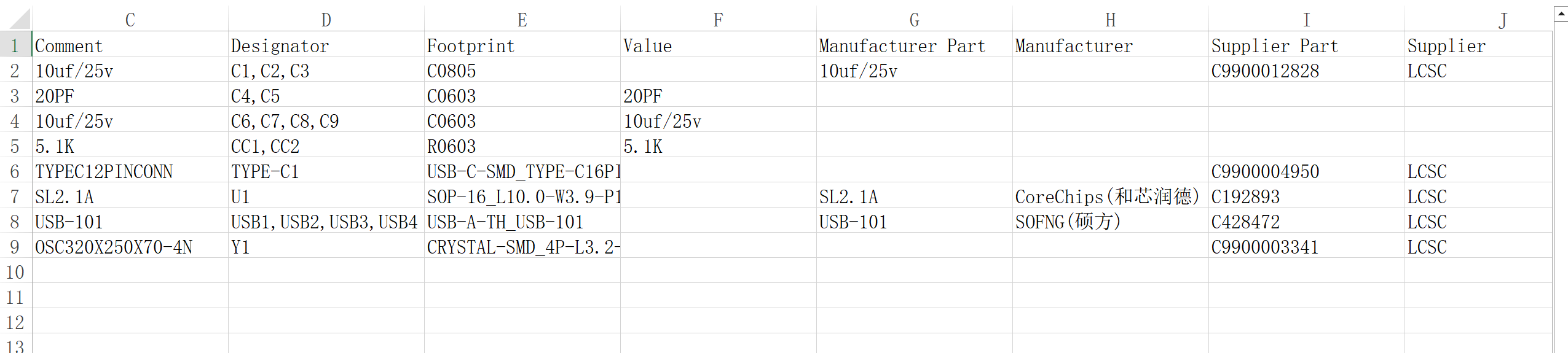

文件中出现了多种规格的电容，如 10uf/25v 和 20PF 的电容。
电容在电路中主要起到滤波、去耦、储能等作用。例如，10uf/25v 的电容可能用于电源滤波，去除电源中的纹波和噪声，为芯片和其他元件提供稳定的电源供应。
20PF 的电容可能在高频信号处理电路中，用于调节信号的频率特性或匹配电路的阻抗。
OSC320X250X70 - 4N 晶振（Y1）为芯片提供稳定的时钟信号。
时钟信号是芯片内部各种操作同步进行的基础，它确保芯片能够按照预定的时序准确地处理数据和执行各种功能。例如，SL2.1A 芯片需要精确的时钟信号来进行数据的采样、处理和传输，以保证拓展坞的正常工作。
