项目二：基于51单片机的数字电子时钟设计
9.0k
0
0
13
简介
此工程为《电子产品设计案例教程（微课版）——基于嘉立创EDA（专业版）》教材的项目二：基于51单片机的数字电子时钟设计。
简介：此工程为《电子产品设计案例教程（微课版）——基于嘉立创EDA（专业版）》教材的项目二：基于51单片机的数字电子时钟设计。开源协议
：GPL 3.0
创建时间：2023-01-13 15:07:58更新时间：2024-01-09 14:57:55
描述
一、项目简介
通过“基于51单片机的数字电子时钟”项目案例的学习和制作，将能够熟悉掌握电子产品设计开发的整体流程，能够快捷高效的使用嘉立创EDA（专业版）编辑器进行原理图和PCB的设计，能够将PCB和3D结构设计结合起来，熟悉外壳设计的基本理念，能够完成简单的电子产品外壳设计，掌握亚克力面板的工艺、设计和生产。
二、总体方案
基于STC89C52RC单片机进行设计，电源输入采用沉板式Micro-B的USB连接器接口，板载CH340C，通过Micro-B接口下载程序，使用DS1302时钟芯片，纽扣电池用于掉电保存走时数据，板载系统复位按键和设置/加/减功能按键，预留有源蜂鸣器，采用四位共阴数码管显示时间。

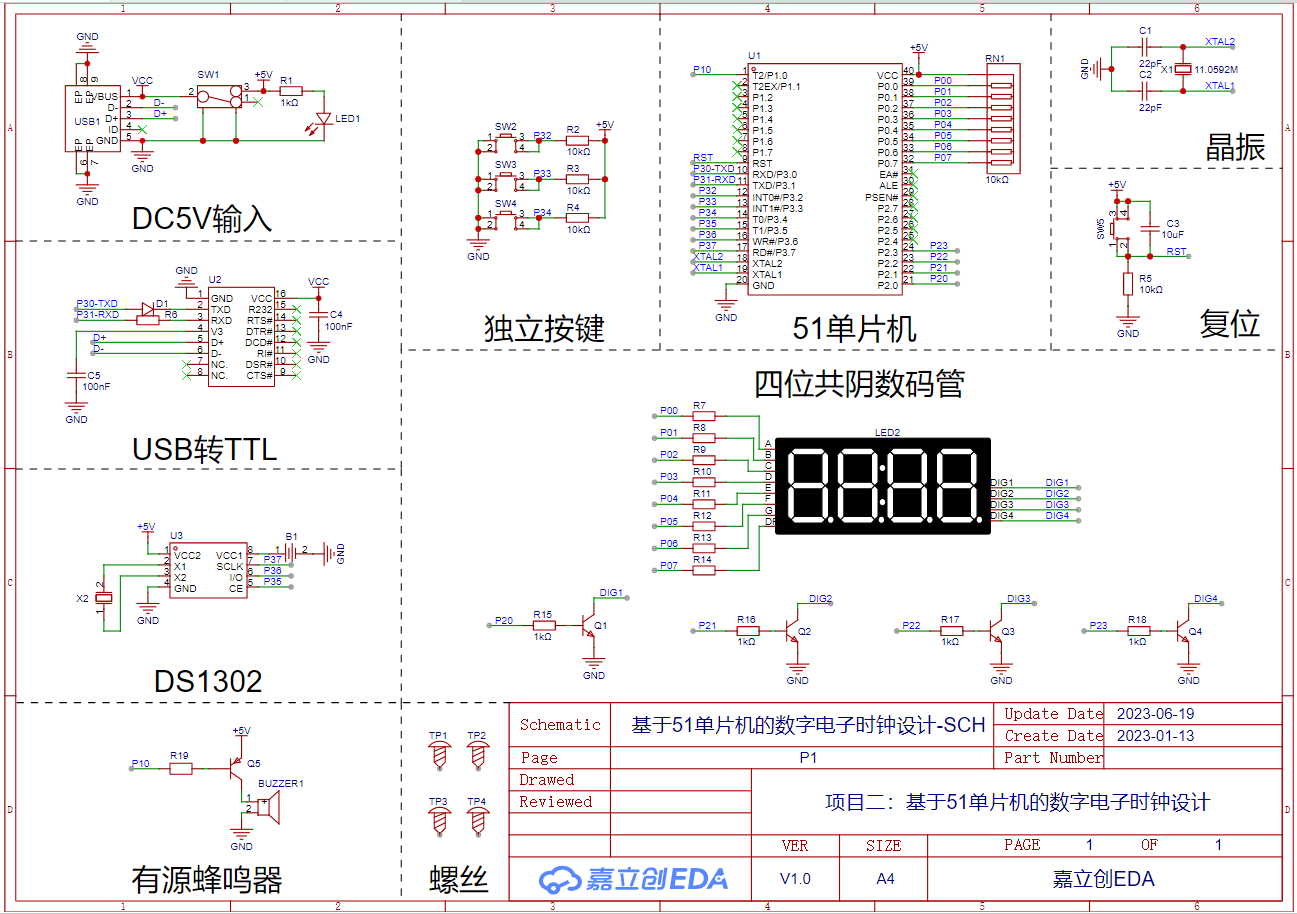

原理图

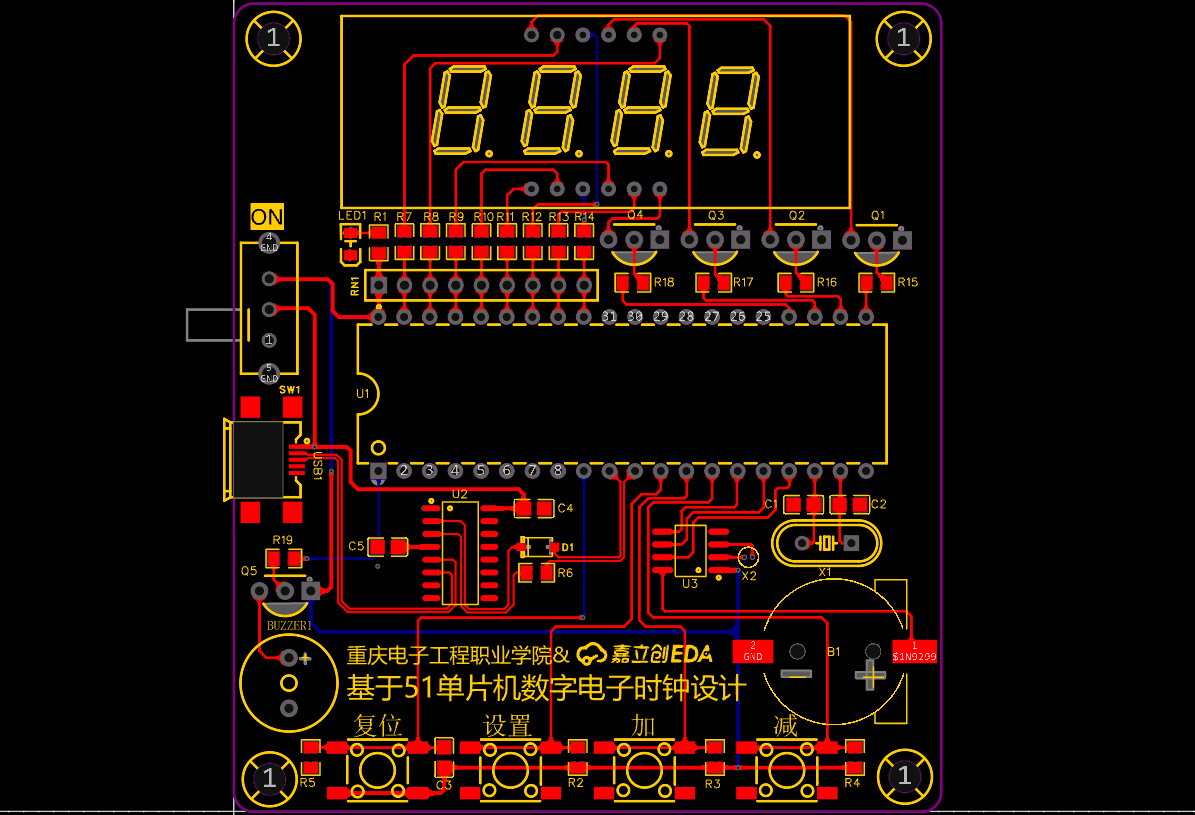

PCB

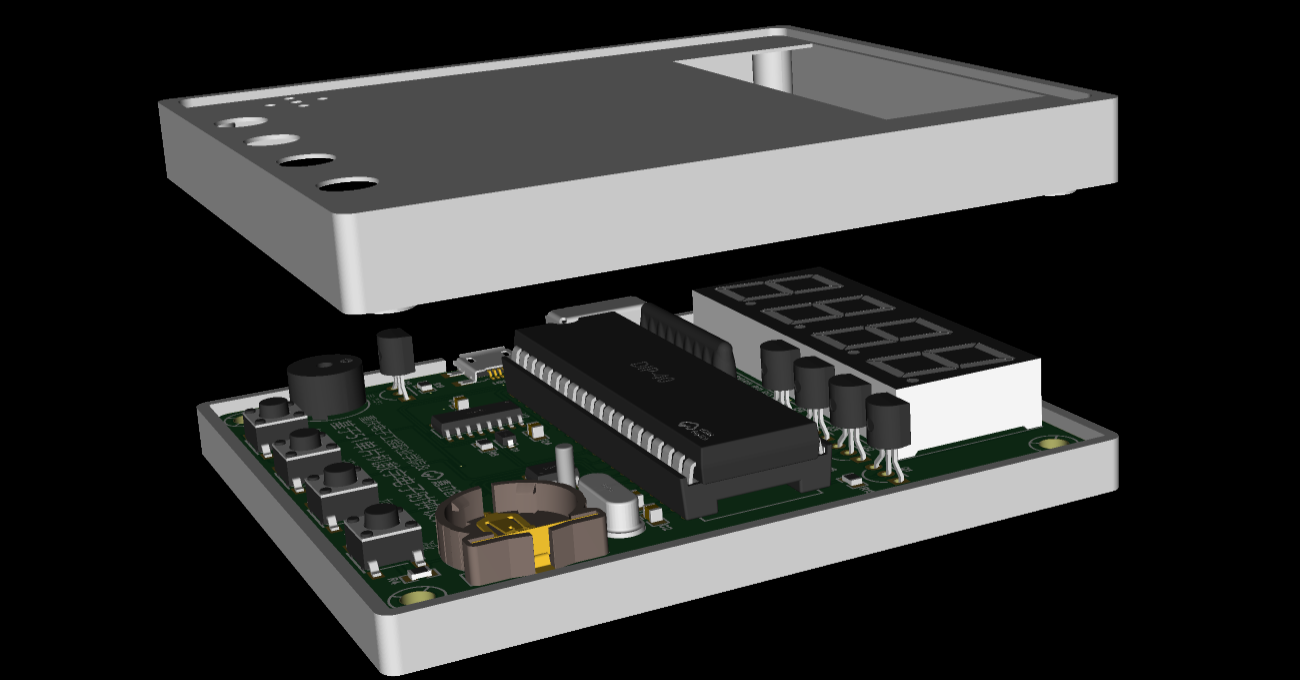

3D外壳
面板

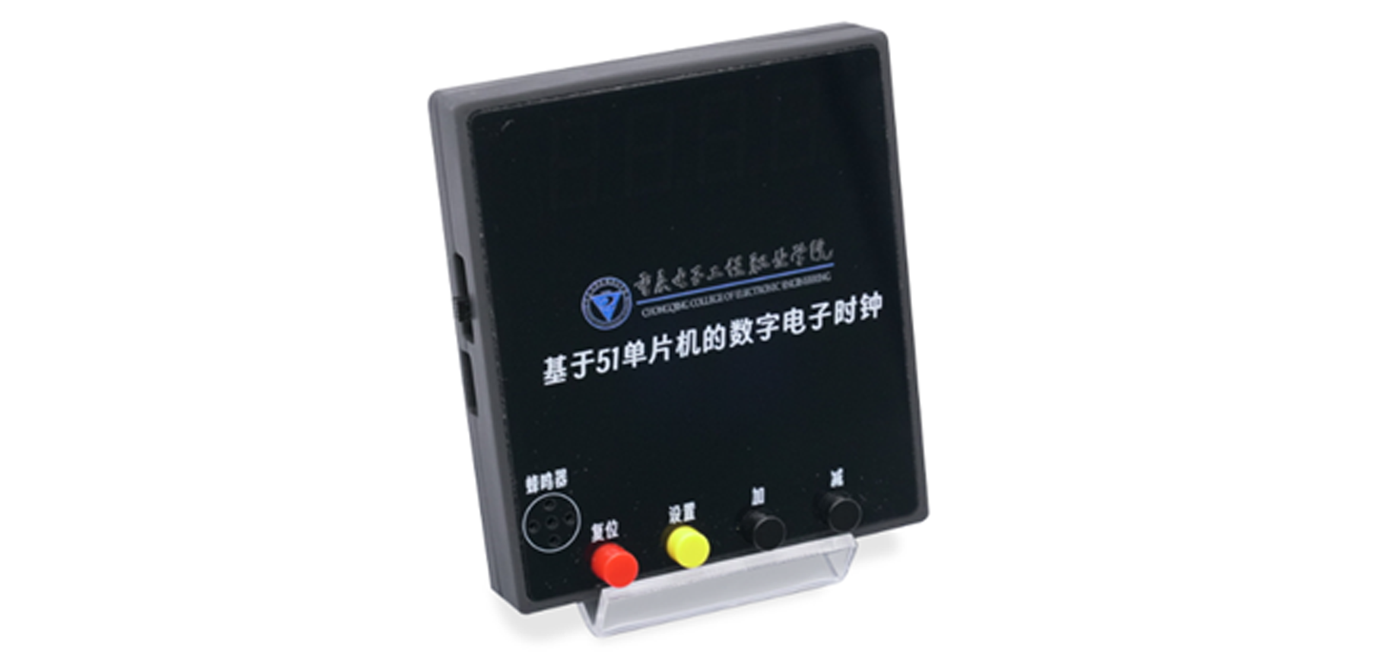

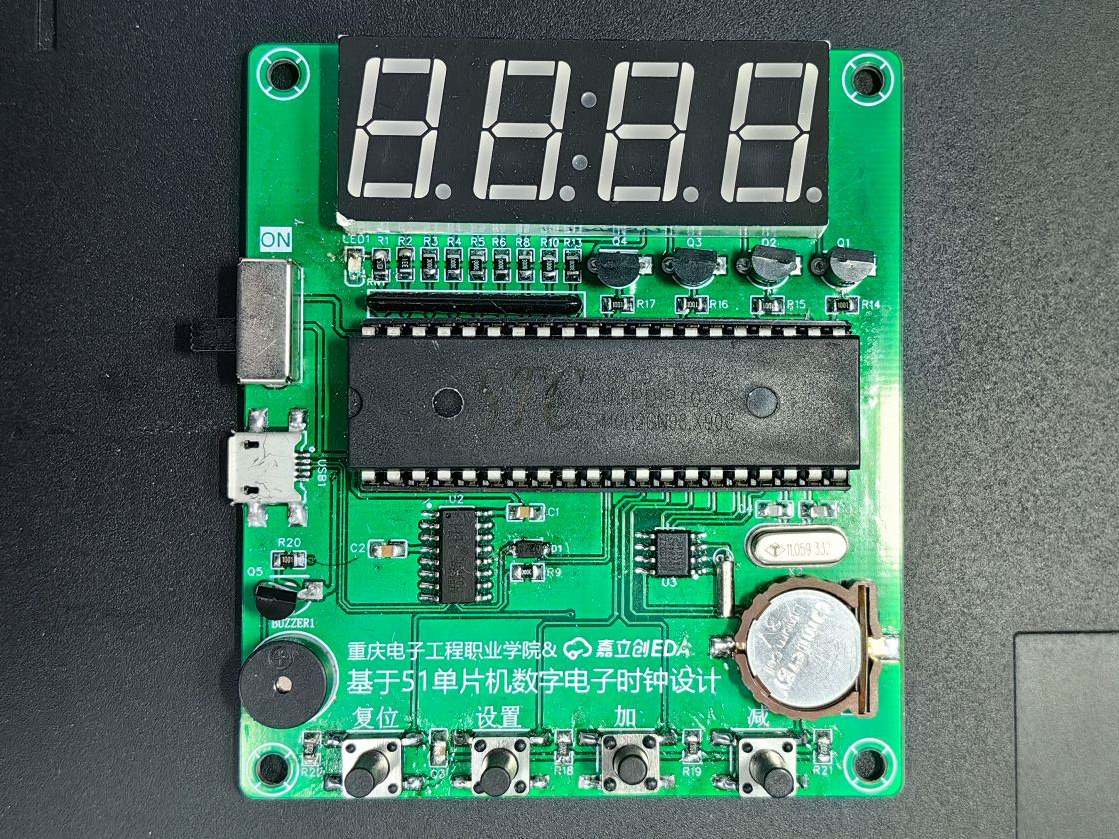

实物图
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
