桌面功放(运放版本)

工程标签

3.0k
0
0
2

简介

使用两颗TEA2025B作为主功放芯片,jrc4558运放低通滤波的2.1桌面功放。

简介:使用两颗TEA2025B作为主功放芯片,jrc4558运放低通滤波的2.1桌面功放。

开源协议

Public Domain

创建时间:2023-01-01 18:09:25更新时间:2023-03-15 14:18:04

描述

该电路使用两颗TEA2025B作为主功放芯片,jrc4558运放低通滤波的2.1桌面功放。

(已验证)



供电直流12v或者交流9v(整流后约12v)

信号输入使用3.5mm

已验证,可直接打板

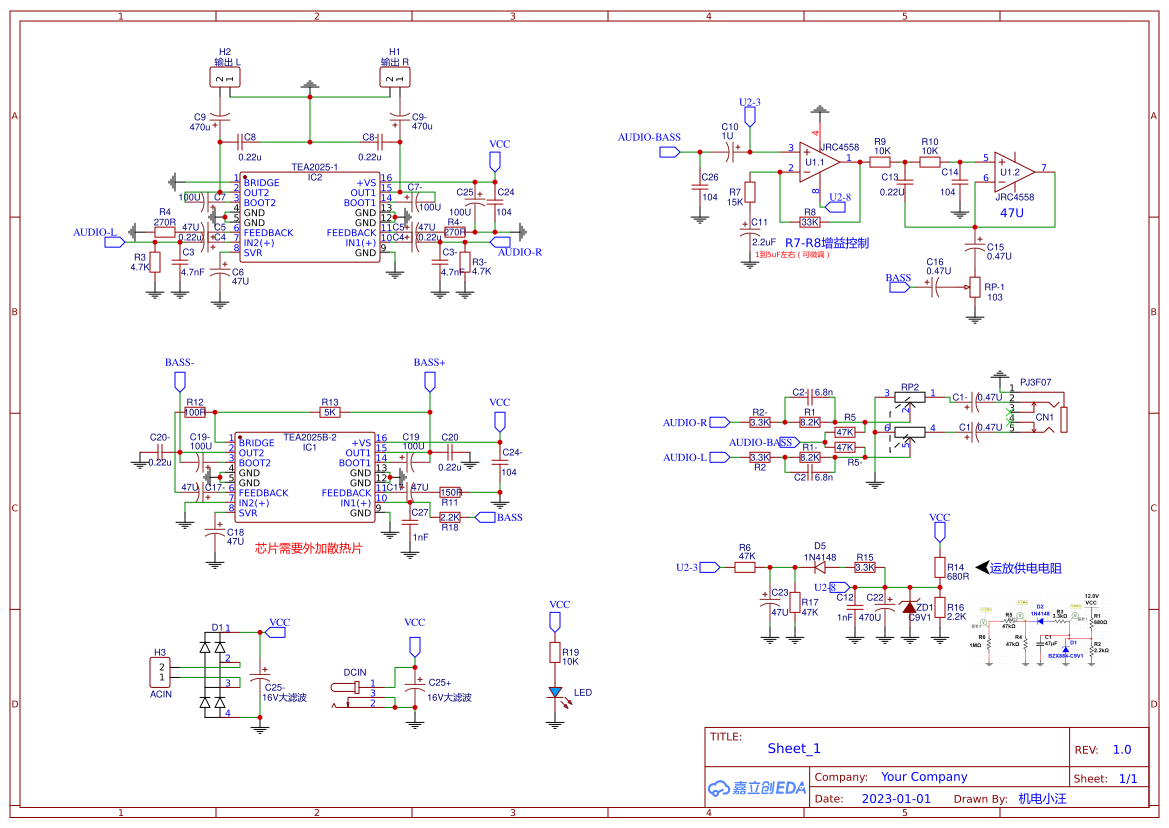

部分注意事项已在原理图标注,注意参考







芯片需要加散热片,特别是低音芯片!





有疑问可评论区留言



技术交流可入群 QQ:949337866

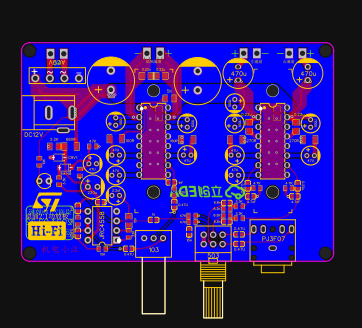

设计图
