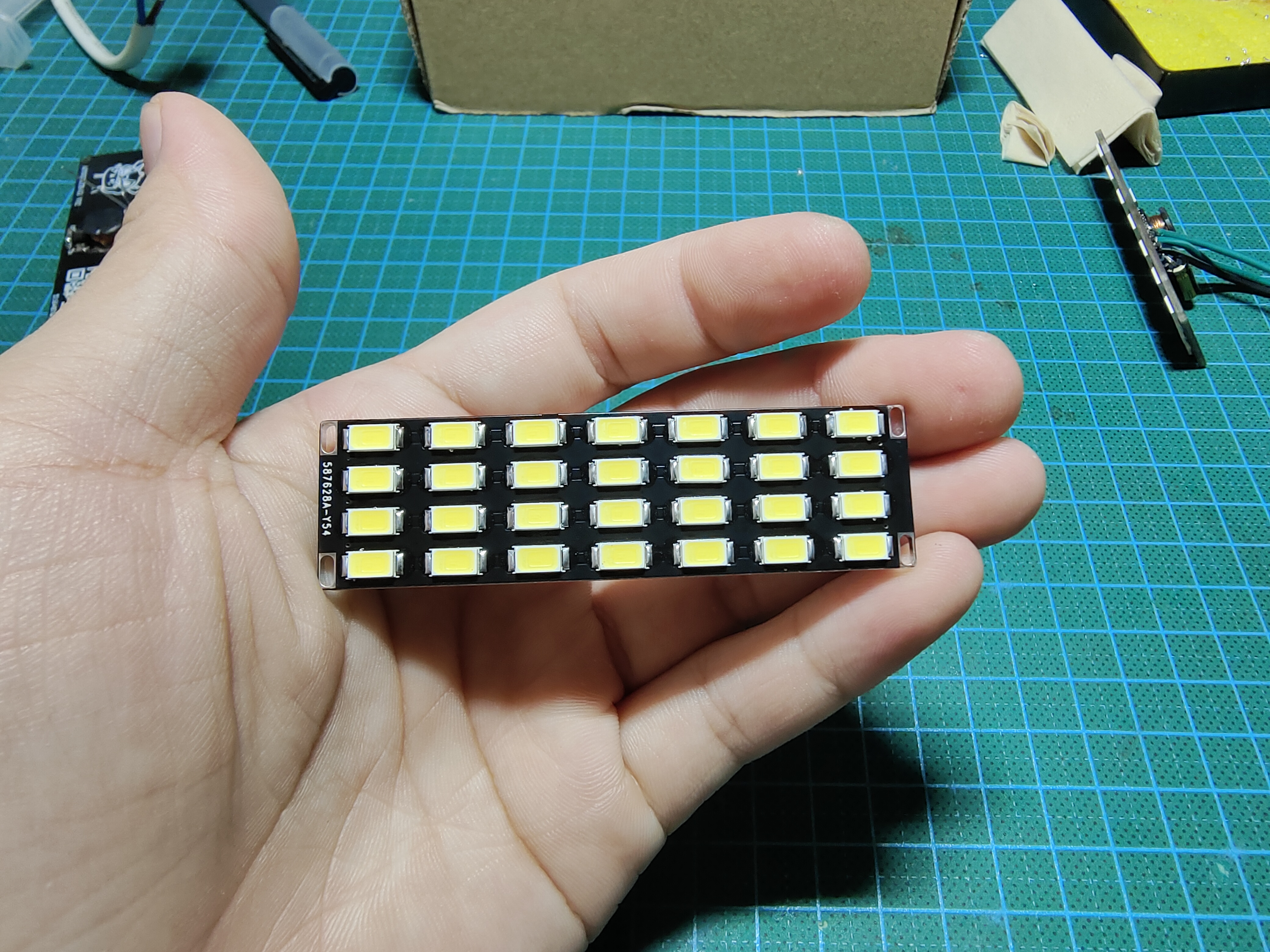

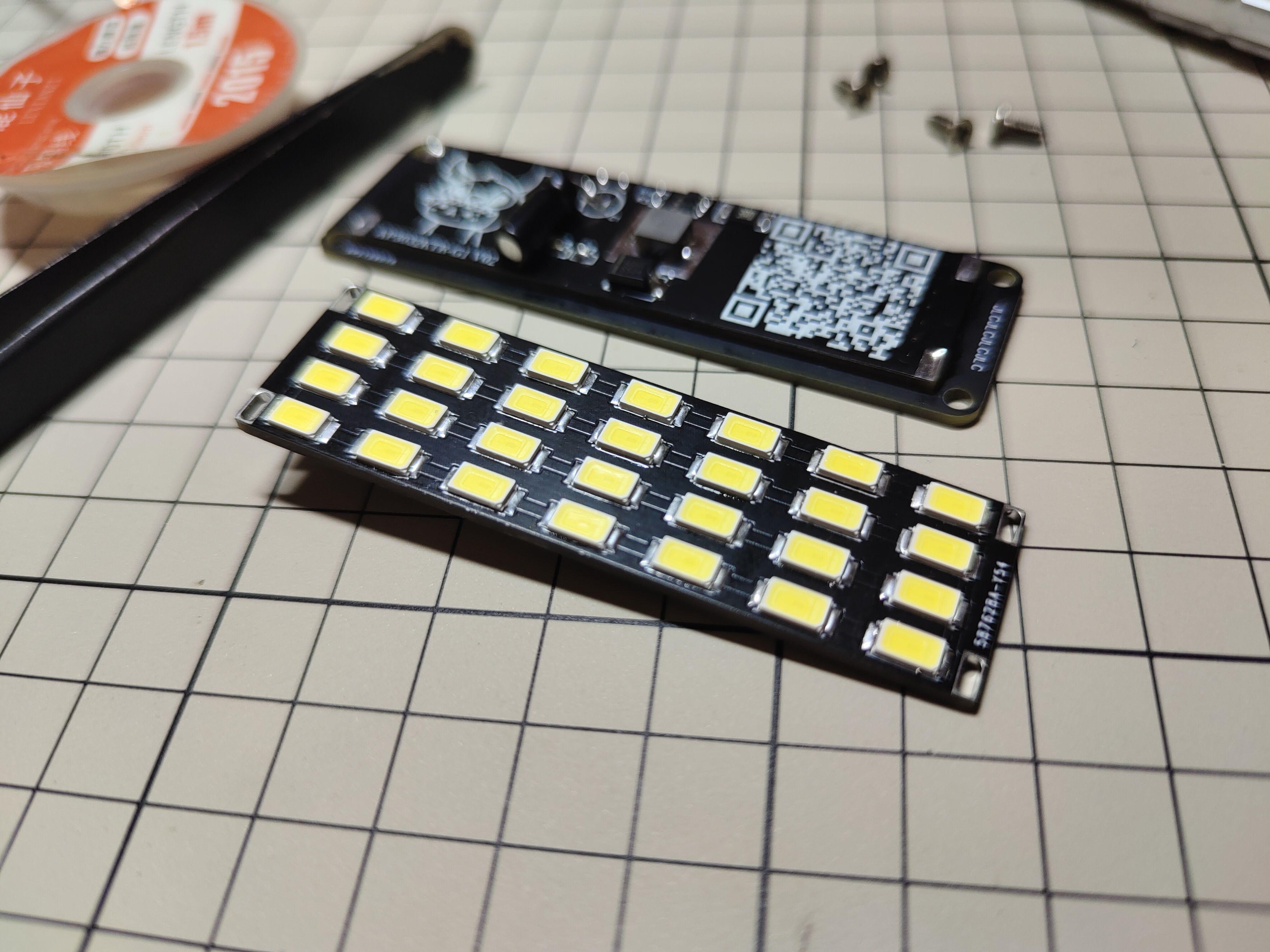

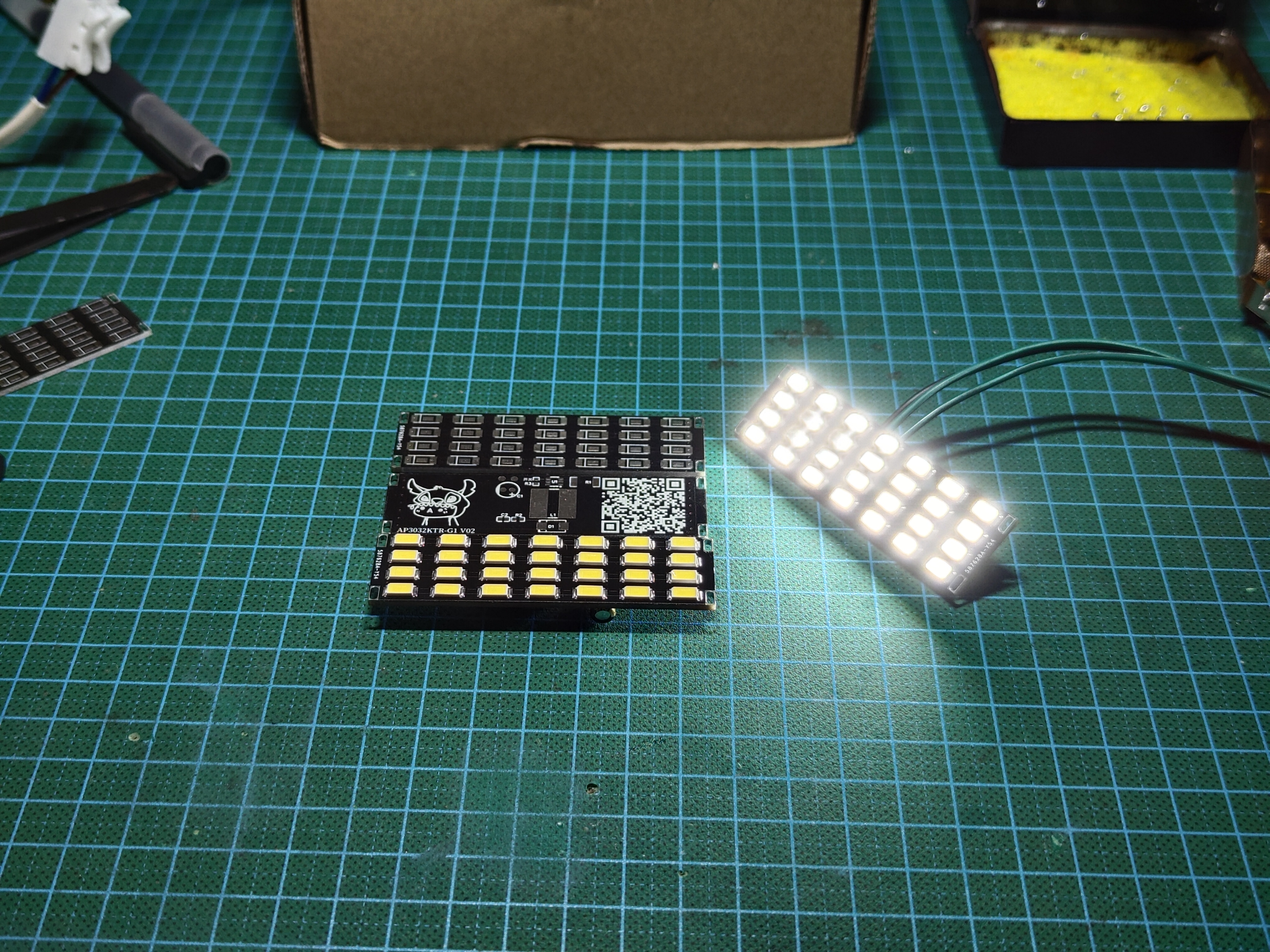

标准版 亮瞎眼小灯板

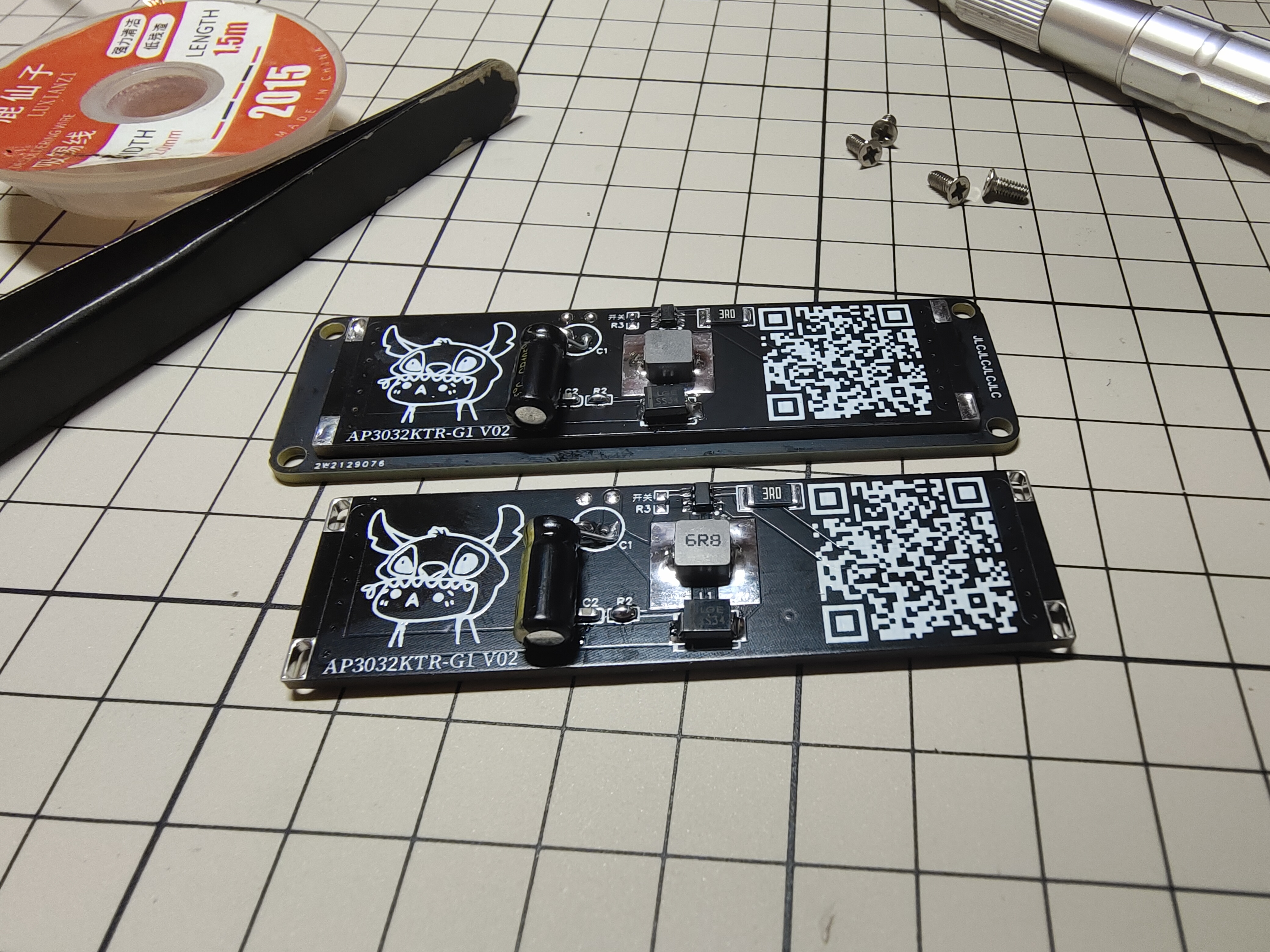

简介：LED驱动采用 AP3032KTR-G1
开源协议: CC-BY-NC-SA 3.0
描述
此工程是5358充电宝工程的灯板
输入电压2.7~9伏
此版本配合充电宝芯片使用会有频闪的现象（灯板本身无频闪，是充电宝芯片的按键检测信号导致的频闪）
二代无频闪版本https://oshwhub.com/wzw666/ap3032ktr-g1-ce-shi_copy

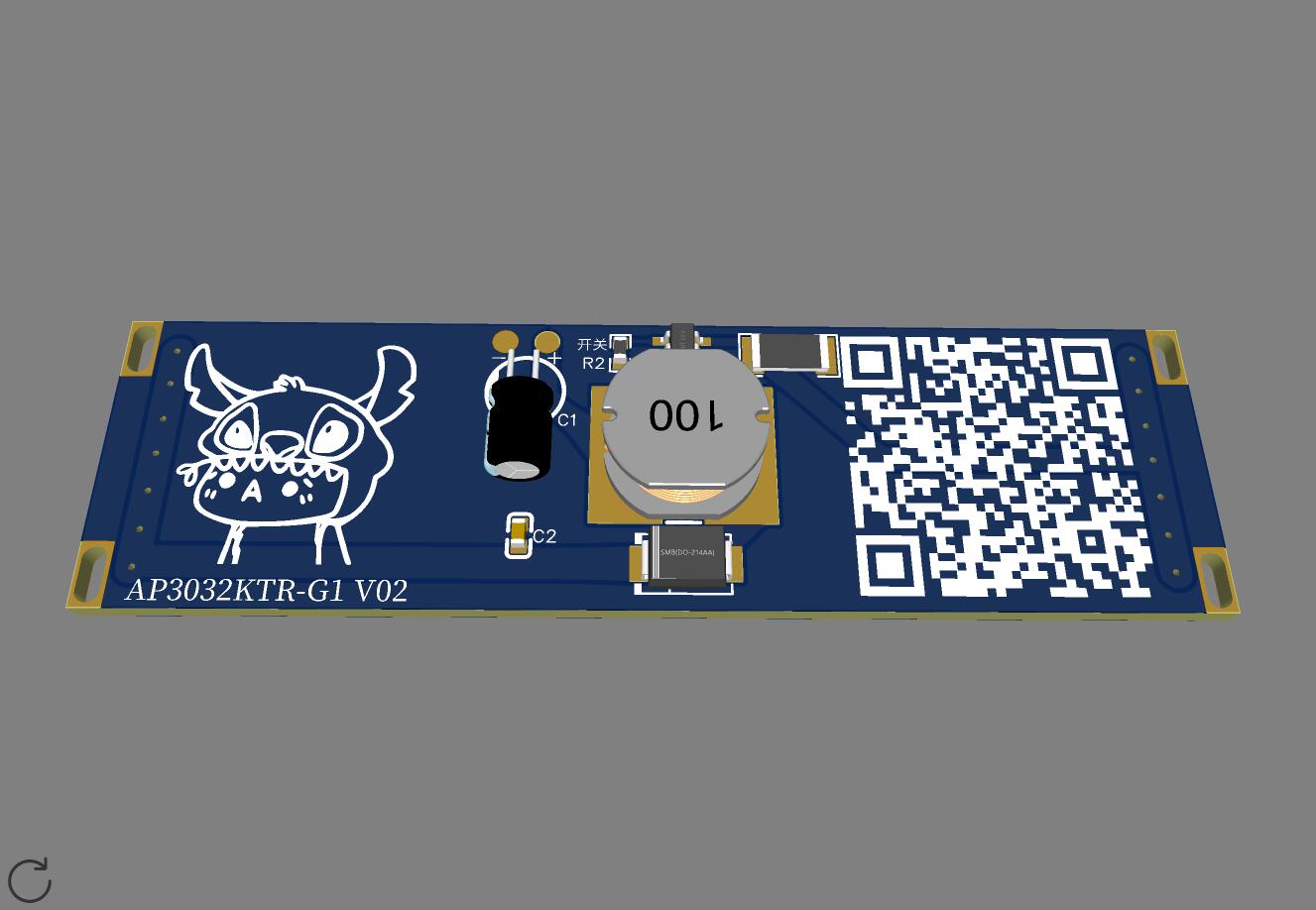

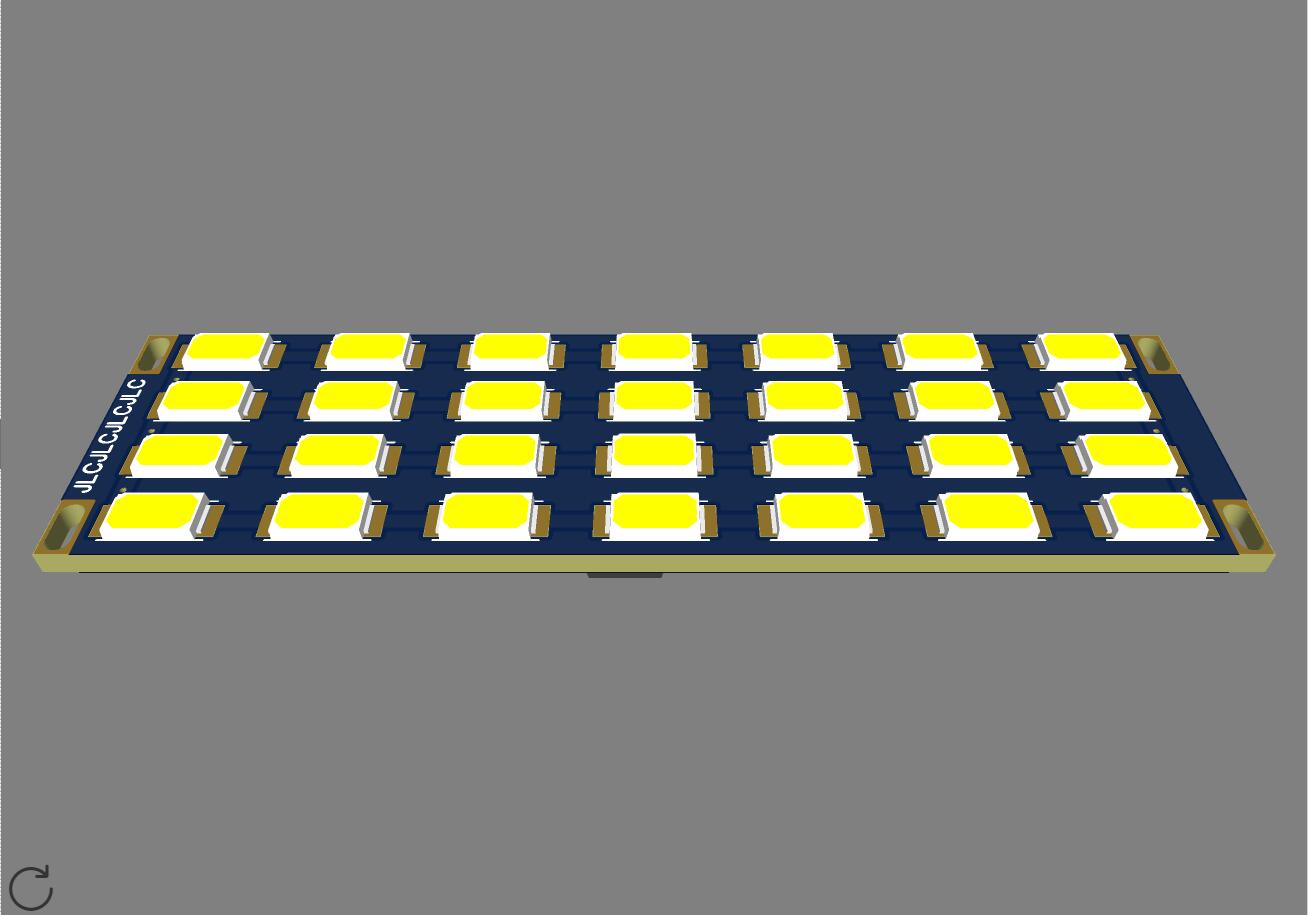

设计图
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Supplier Part |
|---|---|---|---|---|---|---|
| 1 | 220uF | C1 | CAP-TH_BD5.0-P2.00-D0.8-FD | 1 | LCSC | C43355 |
| 2 | 1uF | C2 | C0603 | 1 | LCSC | C105174 |
| 3 | SS34_C330487 | D1 | SMB_L4.6-W3.6-LS5.3-RD | 1 | LCSC | C330487 |
| 4 | 6.8uH | L1 | IND-SMD_L10.0-W9.0 | 1 | LCSC | C408411 |
| 5 | HL-A-5730D34W-S1-08-HR3(LY)_C210350 | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9,LED10,LED11,LED12,LED13,LED14,LED15,LED16,LED17,LED18,LED19,LED20,LED21,LED22,LED23,LED24,LED25,LED26,LED27,LED28 | LED-SMD_3P-L5.7-W3.0-RD | 28 | LCSC | C210353 |
| 6 | RC2010JK-073RL | R1 | R2010 | 1 | LCSC | C606211 |
| 7 | 0 | R2 | R0603 | 1 | LCSC | C21189 |
| 8 | AP3032KTR-G1 | U1 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR | 1 | LCSC | C264086 |
