STC8H8K64U最小系统板

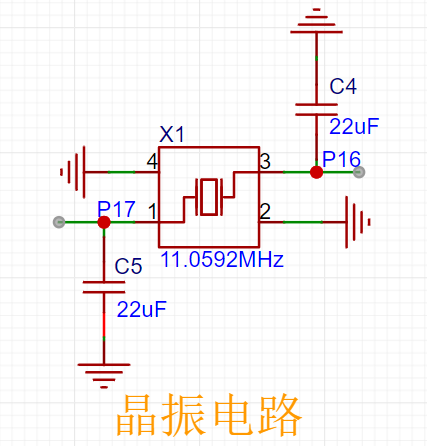

<p><span style="font-size: 24pt;"><strong>本次单片机最小系统板设计选择的核心芯片为<span style="color: #e67e23;">STC8H8K64U-45I-LQFP48</span></strong></span></p> <p>该主控核心为超高速8051内核，最大支持64K字节FLASH程序存储器（ROM），用于存储用户代码，还提供多种RAM类型，包括128字节内部直接访问RAM（DATA）、128字节内部间接访问RAM（IDATA）、8192字节内部扩展RAM（内部XDATA）以及1280字节USB数据RAM。工作电压为1.9V~5.5V。</p> <p><span style="font-size: 18pt;"><strong>主控电路：</strong></span></p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/cd199eb90664485a8a3fd740ae7d53b7.png" alt="图表 低可信度描述已自动生成" /></p> <p><span style="font-size: 18pt;"><strong>晶振电路：</strong></span></p> <p>选用11.0592MHz的晶振可以使通信时钟更加精确，提高通信的稳定性和可靠性。同时，11.0592MHz的晶振可以方便地进行时钟分频，生成更低频率的时钟信号，以适应不同的应用需求。例如，通过分频可以得到1MHz、100kHz、10kHz等频率，为系统提供灵活的时钟源。</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/2069450d81284c06a3b268a48d1d4a3d.png" alt="图示, 示意图 描述已自动生成" /></p> <p><span style="font-size: 18pt;"><strong>5V转3.3V降压电路</strong></span></p> <p>LDO线性稳压器，拓展单片机的电源接口，为外部模块供电</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/ce6e72b06ff84ac4a43ee74e688b88bc.png" alt="图示, 示意图 描述已自动生成" /></p> <p><span style="font-size: 18pt;"><strong>数码管、蜂鸣器、LED灯以及按键</strong></span></p> <p>丰富单片机的开发性，增加其功能和编程趣味</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/6e583da7688e4aacb874467da8e80513.png" alt="图示 描述已自动生成" /></p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/ffa61039a2ff40cd80a367a1ca6462e0.png" alt="图示 描述已自动生成" width="241" height="285" /> <img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/24a3b61dc4c44c6fa1af9fe137ec5380.png" alt="文本 中度可信度描述已自动生成" width="272" height="281" /></p> <p><span style="font-size: 18pt;"><strong>CH340下载电路</strong></span></p> <p>借鉴市面上已有的单片机，使用CH340作为USB转接芯片，可以通过其链接到单片机上实现程序烧写功能</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/fc961af641494302834ed8ffb4d5c618.png" /></p> <p><span style="font-size: 18pt;"><strong>拓展口</strong></span></p> <p>增添了4个12pin排针以及12pin排母以便后面开发编程</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/fca6834fe28640b38212453e7d1dbb7c.png" alt="图示, 示意图 描述已自动生成" width="381" height="546" /></p> <p><span style="font-size: 18pt;"><strong>完整原理图</strong></span></p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/9157e3f2cc0d429881818aa287c4d80a.png" alt="日历 低可信度描述已自动生成" /></p> <p><span style="font-size: 18pt;"><strong>PCB走线</strong></span></p> <p>想走的好看一点，然后越走越觉得不太对劲，干脆就直接变成竖着的了....</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/323b09b56f4b4c28bd1c811922ef9649.png" width="392" height="785" /> <img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/a5ead924c8254389b5dae3e252d1162e.png" width="393" height="780" /></p> <p><span style="font-size: 18pt;"><strong>PCB&mdash;3D预览</strong></span></p> <p>感觉还行，也算是画完了（虚脱）</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/e3ff7efb9bdd48e4bff6855ce73d8593.png" width="393" height="737" /> <img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/1d1f722d4d384f73b3da0b870ef72076.png" width="396" height="737" /></p> <p><span style="font-size: 18pt;"><strong>实物图：</strong></span></p> <p>有层薄薄的油一直洗不干净.....</p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/a6984b533d5f4337b7c82112ff80ea2e.jpg" alt="卡通人物 中度可信度描述已自动生成" /> <img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/e7e20e88ae854d83b97a63565ae4de6a.jpg" alt="电子器材 低可信度描述已自动生成" /></p> <p><span style="font-size: 18pt;"><strong>结语：</strong></span></p> <p>小白的第一次开源，硬件电路找了好久，很多都是看着51单片机的电路去设计的，原本还想捣鼓一下程序，发现时间不太够了，还得多练。</p> <p>&nbsp;</p> <p><span style="color: #e67e23;">非常感谢嘉立创的活动提供的免费券，真的是泰裤辣！</span></p> <p><img style="max-width: 100%;" src="//image.lceda.cn/oshwhub/43e2e24ffa1b494f8f3d08b8b88525f4.jpg" alt="打电话的人 描述已自动生成" width="724" height="724" /></p>
