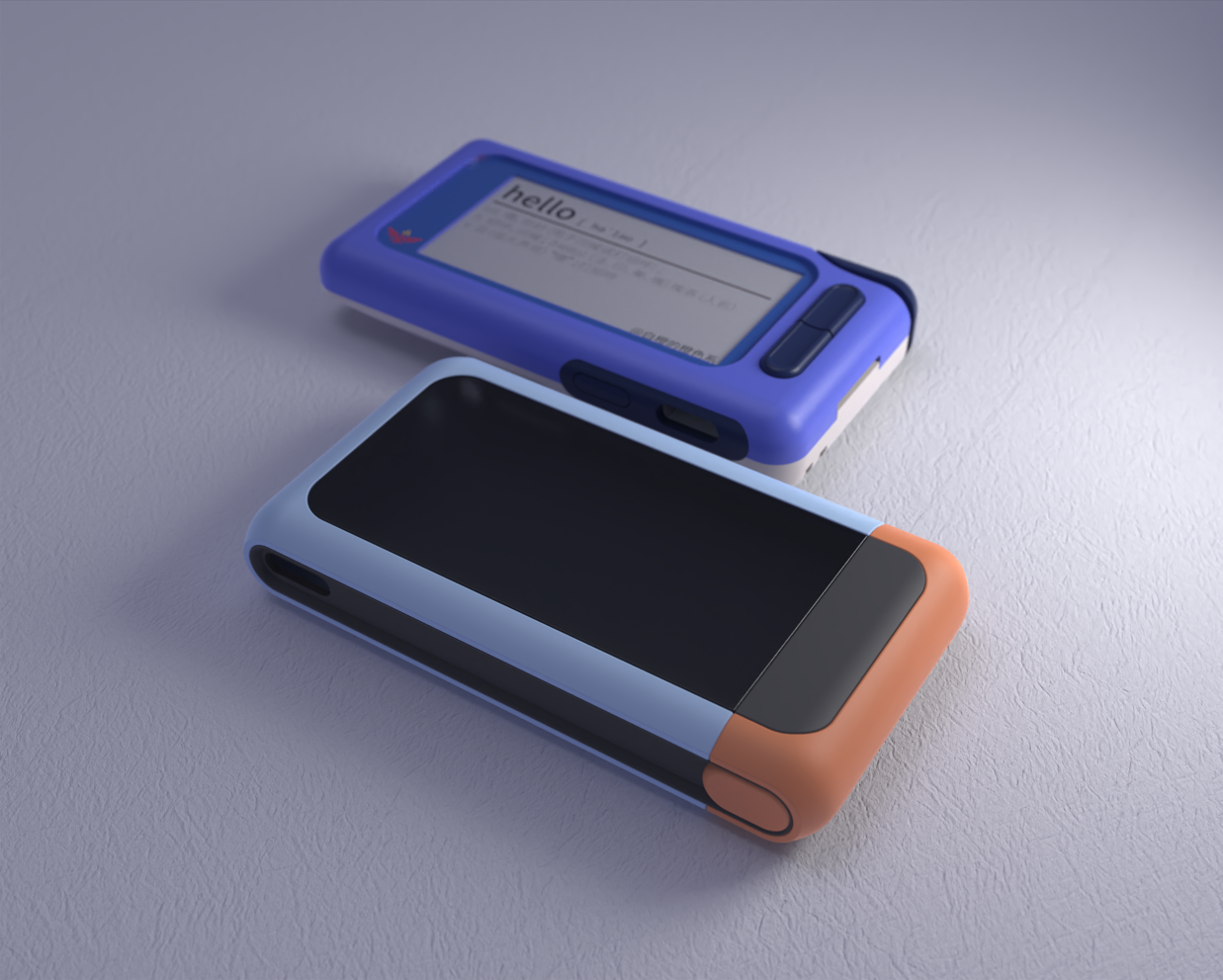

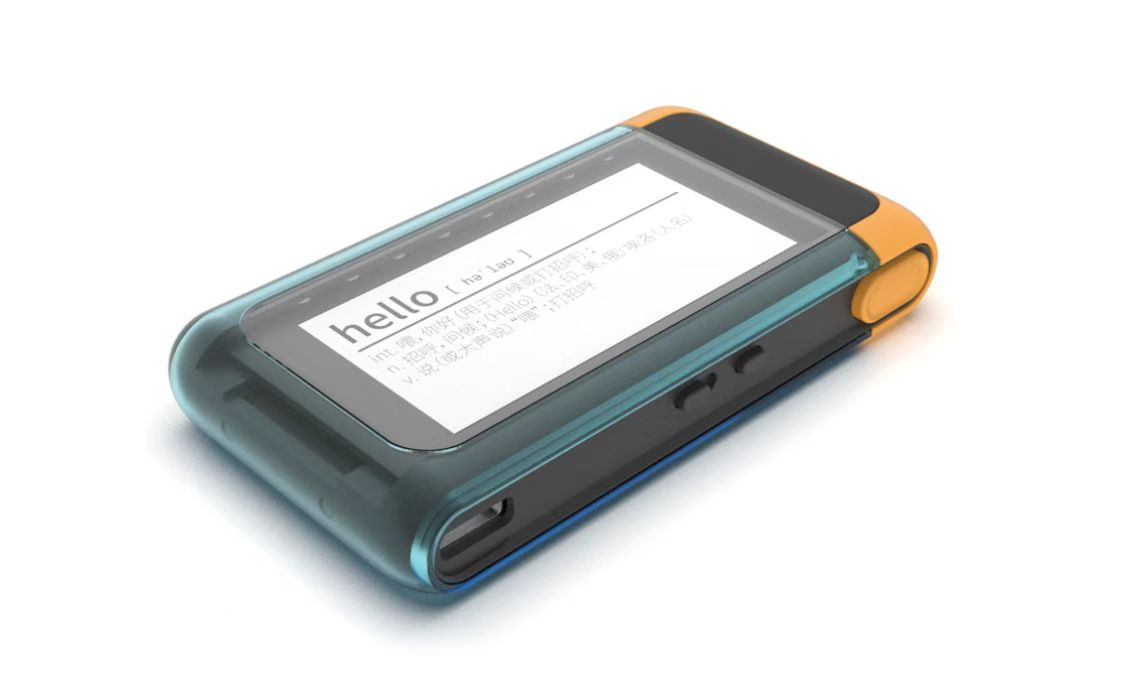

标准版二代单词卡--萤囊

6.1w
169
395
666

简介：二代单词卡来啦！增加了许多新特性哦！

开源协议: Public Domain

创建时间： 2022-10-10 16:54:32

更新时间： 2024-04-26 17:56:11

描述

感谢xryy及白橙大佬提供的电路与外观！我只是个敲代码的...

特别声明！

本项目硬件完全开源，请使用标准版打开！！！不要用专业版打开然后问为什么不行了！软件部分会提供示例以供学习，为了避免不必要的麻烦，不会完全放出源码，请悉知

感谢站内 @morain.wuhen 整理的BOM表，现已更新到附件。

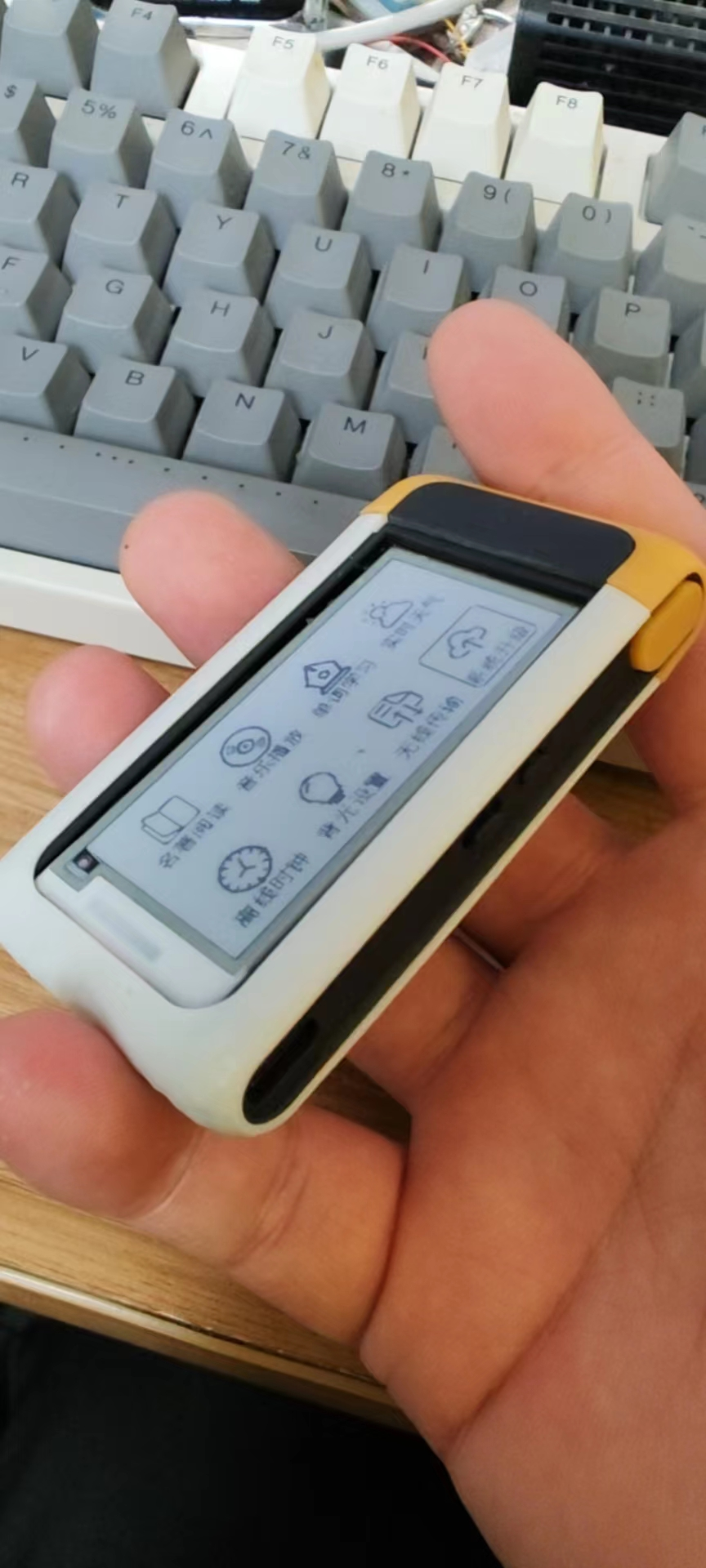

主要功能：
1.秒开epub格式电子书（无需创建索引）
2.支持背光
3.支持蓝牙耳机
4.支持C口耳机

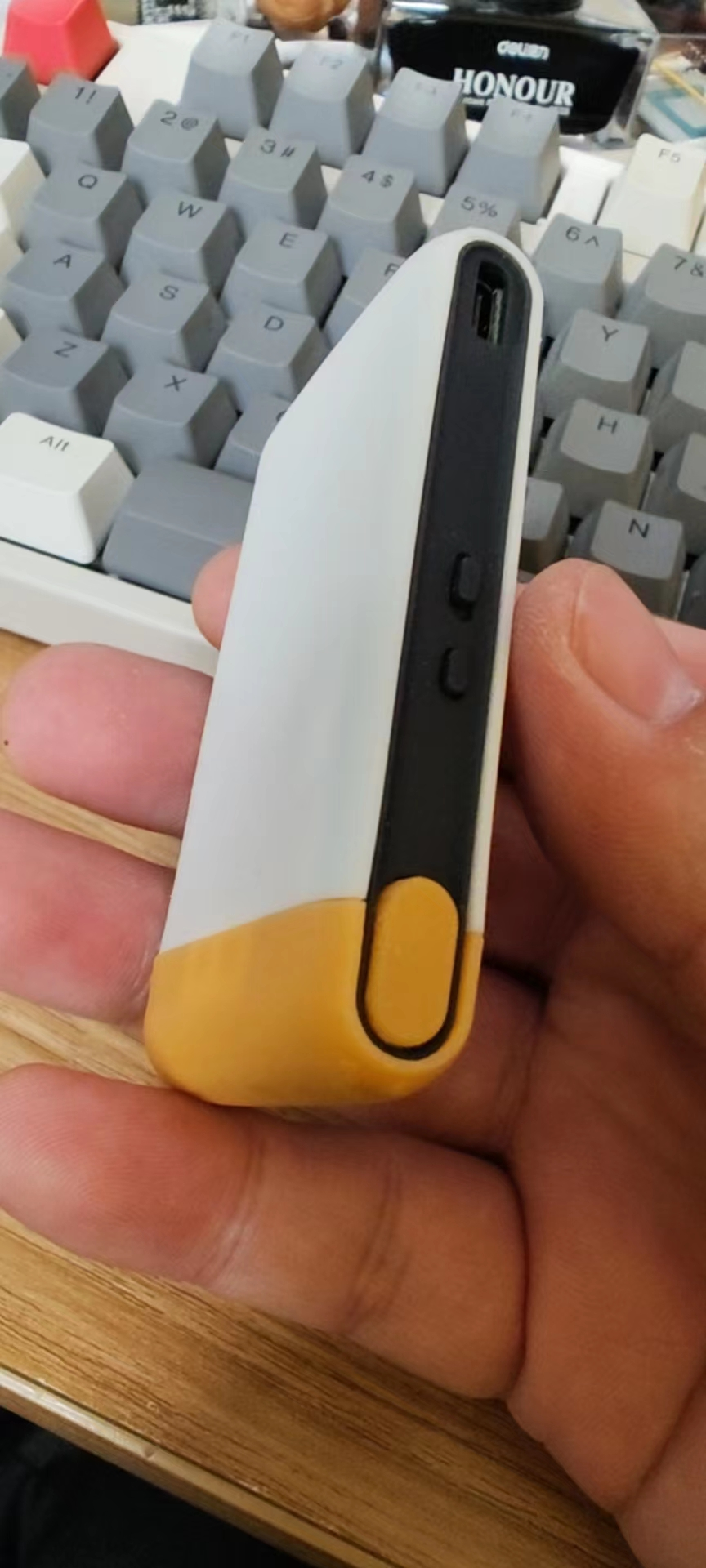

5.同时支持“左撇子”、“右撇子”操作习惯
6.支持指南针功能
7.支持MP3播放

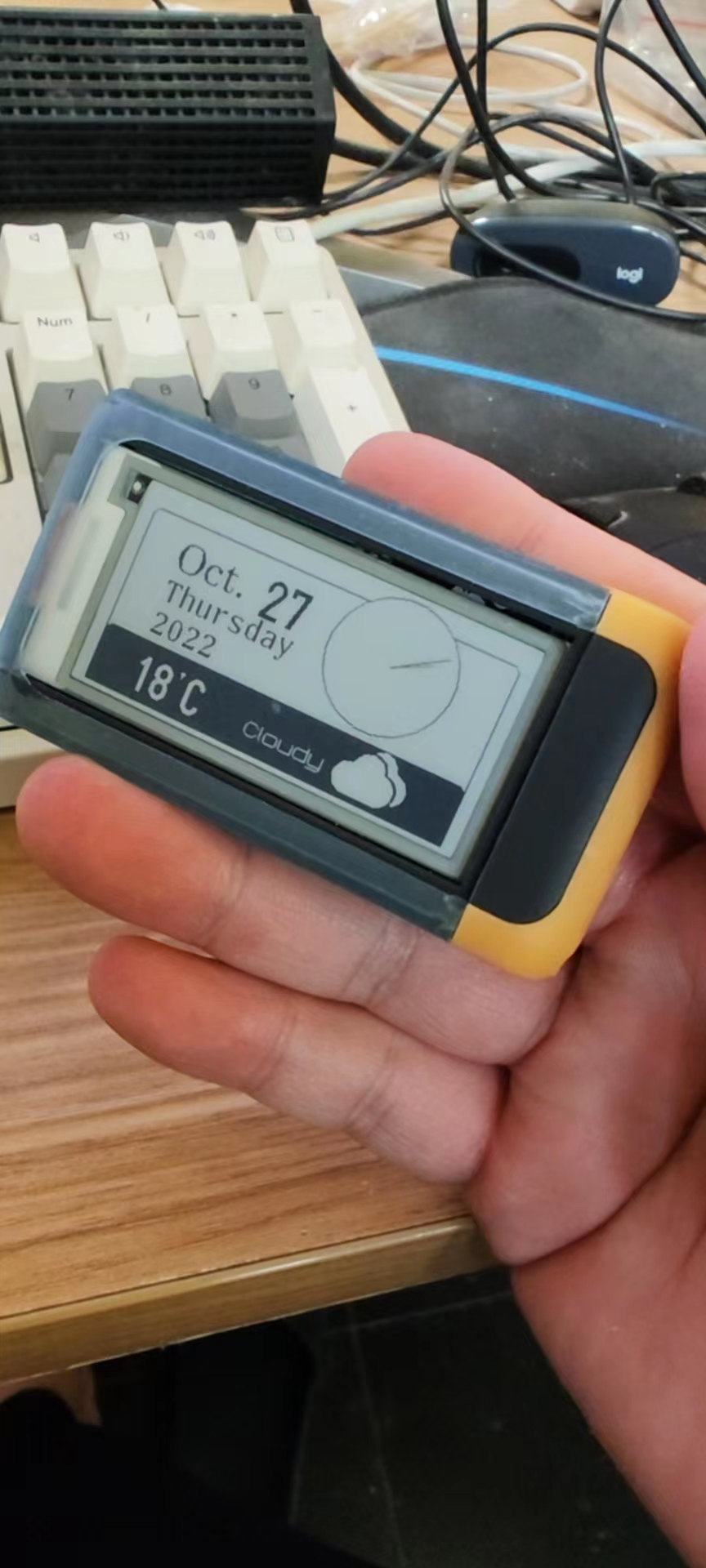

8.支持离线时钟
9.支持热点新闻阅读
10.支持天气预报
10.支持随机古诗
11.支持记事本
12.支持节日提醒
13.支持室内温湿度及气压检测
14.支持一代单词本所有功能

也就是说现版本的单词卡已经是一个便携多媒体设备了。欢迎魔改，欢迎提建议。

交流群：855540712 密码：夏襄居士

设计图

原理图

（ 1 / ）

单词卡PRO-ESP32-新壳DCDC版 copy
在编辑器中打开

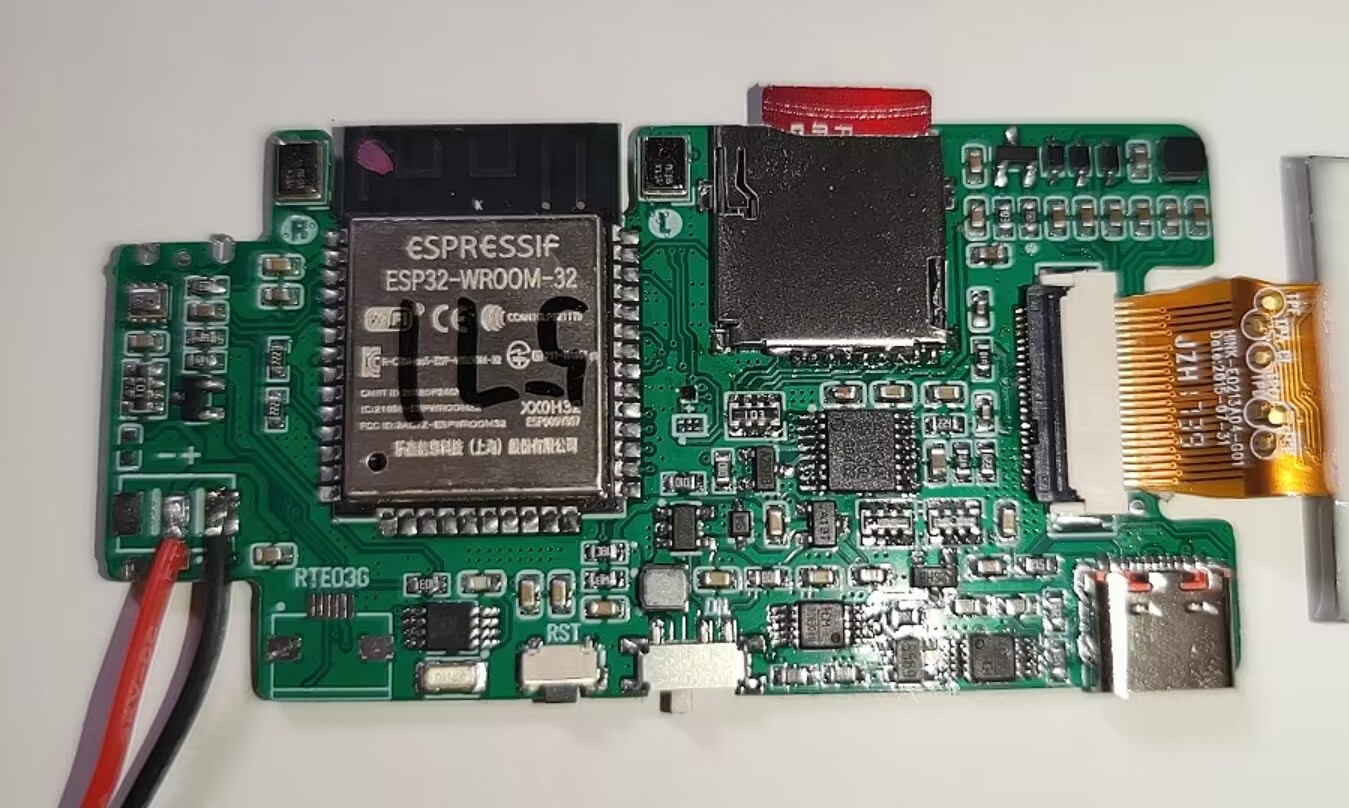

PCB

（ 1 / ）

PCB_2.13墨水屏单词卡PRO新壳版-公测V1.0
在编辑器中打开
PCB_2.13单词卡PRO-单条背光模块-RGB_2022-10-15
在编辑器中打开

未生成预览图，请在编辑器重新保存一次

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity
1	1u	C1,C12	C0603	2
2	0.1u	C2,C7,C8,C13,C19,C22,C23,C28	C0603	8
3	1uf	C3,C4,C5,C6,C9,C10,C11	C0603	7
4	10u	C14,C25	C0603	2
5	22u	C15,C16,C20,C21,C24,C26,C27,C29	C0603	8
6	18pF	C18	C0603	1
7	10nF	C30,C31	C0603	2
8	22uF	C32,C34	C0603	2
9	TF-01A	CARD2	TF-SMD_TF-01A	1
10	AFC12-S02DCC-00	CN3	CONN-SMD_AFC12-S02DCC-00	1
11	1N5819WS(SL)	D1,D2,D3,D4	SOD-323_L1.7-W1.3-LS2.7-RD	4
12	10uH	L1	IND-SMD_L2.7-W2.0	1
13	2.2uH	L2	IND-SMD_L2.7-W2.0	1
14	LED-0603_R	LED1	LED0603_RED	1
15	FPC 0.5MM 24P Pull type H2.0mm Pick up	P1	FPC-SMD_24P-L17.5-W5.4-P0.50	1
16	SI2302	Q1,Q2,Q9	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR	3
17	SI2305	Q8	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR	1
18	10k	R1,R2,R5,R20,R21,R23	R0603	6
19	5.1k	R3,R6,R22,R29	R0603	4
20	2.2R	R4	R0603	1
21	680K	R7,R12	R0603	2
22	100k	R8,R10,R11	R0603	3
23	220K	R9,R16	R0603	2
24	2.2k	R13	R0603	1
25	2.2K	R14	R0603	1
26	100R	R15,R18	R0603	2
27	68k	R17	R0603	1
28	15k	R19	R0603	1
29	2k	R30	R0603	1
30	10K	RN2,RN3,RN5,RN6	RES-ARRAY-SMD_0603-8P-L3.2-W1.6-BL	4
31	MSK-12C01-07	S1	MSK-12C01-07	1
32	441.5Copper head waterproof,260G, 0.25mm,	SW1,SW3	KEY-SMD_4P-L5.2-W5.2-P3.70-LS6.4	2
33	TS-1010-C-A	SW4	KEY-SMD_TX-1010-X-X	1
34	U262-16XN-4BVC11	TYPEC16P	USB-3.1-SMD_U262-161N-4BVC11	1
35	PCF8563TS/5,118	U1	TSSOP-8_L3.0-W3.0-P0.65-LS4.9-BL	1
36	MSM261S4030H0R	U2,U14	LGA-8_L4.0-W3.0-P1.00-BL	2
37	CH442E	U3	MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL	1
38	UDA1334ATS/N2,118	U4	SSOP-16_L5.0-W4.4-P0.65-LS6.4-BL	1
39	FPC 0.5MM 6P 前翻下接 H2.0MM	U5	CONN-SMD_FPC0.5MM6P	1
40	ESP32-WROOM-32D(16MB)	U6	WIFIM-SMD_39P-L25.5-W18.0-P1.27-BL	1
41	BMP280	U7	SENSOR-TH_BMP280-BL	1
42	TP4054_C668215	U8	SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BL	1
43	MXC4005XC	U9	SENSORM-SMD_MXC4005XC	1
44	MMC5603NJ	U10	FLIPCHIP-4_L0.8-W0.8-R2-C2-P0.40-TL	1
45	SY8088AAC	U11	SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR	1
46	CH340E	U12	MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL	1
47	XC6206P332MR_C2909968	U13	SOT-23-3_L2.9-W1.3-P0.95-LS2.4-BR	1
48	32.768kHz	X1	CRYSTAL-SMD_L3.2-W1.5	1
