标准版 更好的PCB照片 - 避免卡顿

简介:将任意图片转化成LCEDA的LIB文件,大大减少卡顿

开源协议: CC-BY-NC-SA 3.0

发布时间: 2022-07-26 16:41:12
  • 1.3w
  • 90
  • 400
描述

屏幕截图 2022-01-16 201423.png

实际效果(参考我的另一个工程:PCIE转MXM转接卡)


提示

0、此工程与PCB照片_附带生成脚本无任何关系,但如果你愿意,可以把它当作那个工程的升级版。

1、windows已经编译好的程序:百度网盘 提取码: LCNB

如果觉得百度网盘太慢,可以在工程附件中下载分卷压缩包。

2、源码将在整理完毕后公开。

3、当图片过大时(比如1000.000mm @ 1200DPI),自动计算阈值会失效,请手动设置。当然,对于正常的转换,它应该没问题。

屏幕截图 2022-01-16 185027.png

(首先得考虑电脑能不能扛住)

4、如果觉得还不错,请点个赞再走,谢谢!

修改记录

2022.2.8-v0.2: 稍微优化了运行速度和内存占用,添加了对更多图片格式的支持;修复了一个可能导致闪退的BUG

细节对比


使用两个程序转换同一张图片(对比程序线宽设为1,本程序DPI设置为300),下方区域为对比。

可以看到,结果没有太大差异。

软件操作

我们以一张图片为例子。

1、图片处理和转换

打开程序,使用文件-->打开图片或Ctrl + O选择图片(支持中文路径)。

屏幕截图 2022-01-16 202006.png

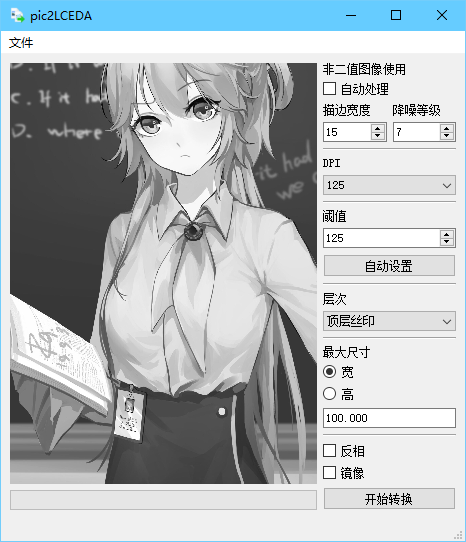

图片导入后,默认以灰度模式显示在左边预览窗口内,使用滚轮缩放图片,左键拖动移动图片。

屏幕截图 2022-01-16 202047.png

勾选"自动处理",程序会自动增强边缘并与原图像叠合,更改描边宽度会改变边的粗细,更改降噪等级会使噪点大小变化。

通常预设值能够满足大部分图片的需求。

屏幕截图 2022-01-16 202156.png

设置其余参数:

DPI:控制图片精细程度(推荐300-600)

最大尺寸:以mm为单位(范围1.000-1000.000),精确到三位小数。宽/高选择一个,程序会等比例缩放图片。

设置完成后,点击"自动设置",程序会自动计算出一个阈值,若不满意可以手动调节。

屏幕截图 2022-01-16 202439.png

阈值设置完成后,可以选择勾选反相或镜像。

参数填写完毕后,点击"开始转换",选择保存文件的位置。

屏幕截图 2022-01-16 203103.png

通常转换会在1s内完成(在i9-11900K下)。

屏幕截图 2022-01-16 203147.png

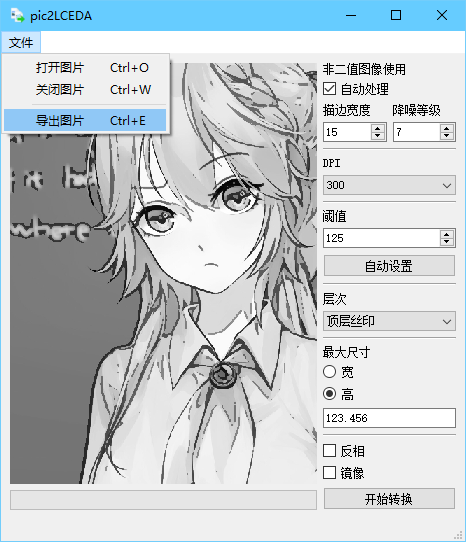

另外,任意时刻均可导出处理的图片。

屏幕截图 2022-01-16 202931.png

2、导入到LCEDA

文件-->打开-->立创EDA,选择刚刚保存的文件。

转换好的封装中只有一个图片图元,原点定位在左上角。

屏幕截图 2022-01-16 203436.png

新建一个PCB文件,拖动封装到合适位置。

屏幕截图 2022-01-17 134229.png

打开3D预览,enjoy it!

屏幕截图 2022-01-17 134805.png
