实用5口千兆交换机[带壳]

2个月前

简介:这是基于RTL8367RB设计的5口千兆交换机,性价比极高,超级实用,附外壳文件。

开源协议: GPL 3.0

描述

这是基于RTL8367RB设计的5口千兆交换机,性价比极高,超级实用,附外壳文件,媲美市面上的各种千兆交换机!

RTL8367RB是一款LQFP128封装,高性能5 + 2端口千兆以太网交换机。集成低功耗Giga-PHY,每个端口都支持全双工10 / 100 / 1000M。外围电路简单,只需要3.3V和1.0V电源供电,一个25MHz无源晶振即可对于特定应用,RTL8367RB支持两个额外的接口,可以将其配置为RGMII / MII接口,本工程为普通交换机,无网管功能。 芯片结构图: image.png

本工程使用4层板,电源层与信号层分开并铺地,保证千兆信号的稳定性。板载两个电源指示灯可判断系统是否正常工作。网口使用HanRun的HR911130A千兆网口,自带隔离变压器,注意有10个引脚而不是百兆的8引脚。由于RTL8367RB每个端口有3个LED指示灯接口,分别为1000M、100M和active,故用网口的黄灯表示百兆连接,绿灯表示千兆连接,外加LED表示端口active。

使用通用的TYPE-C供电,推荐5V2A电源,为保证稳定工作,使用时请加一个散热片用于散热,满负荷工作时发热挺大的,预留5V风扇接口,有条件的可加树莓派用的那种风扇加强散热。

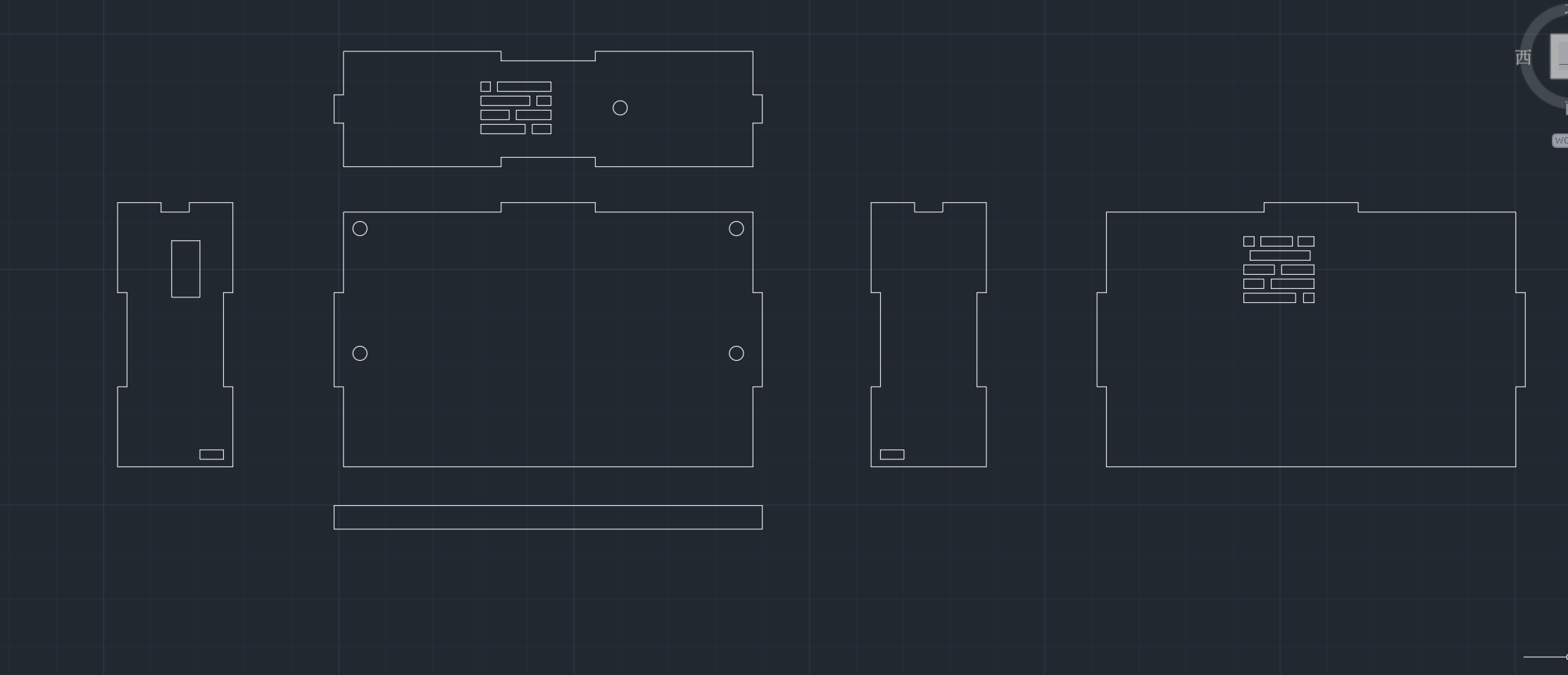

外壳的亚克力制作文件已经放在附件了,可以自行下载找TB切割,注意亚克力厚度为2mm。文件使用AutoCAD2018绘制,如果打不开可能是版本兼容问题。

3D预览:


外壳模型: image.png

外壳成品: IMG_20200812_151304.jpg

焊接实物:


裸奔使用:


上壳: IMG_20200812_151546.jpg

速度测试,千兆局域网满速! 111.png

都看到这了,觉得这工程好的话就动动小手点个赞吧(*╹▽╹*)

文档

PCB_2020-07-21_22-33-21

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 TYPE-C 6P USB1 TYPE-C-SMD_TYPE-C-6P 1
2 LED-0603_R 3V3,1V0 LED0603_RED 2
3 LED-0603 1,2,3,4,5 LED0603_RED 5
4 AP7361-10D-13 U3 TO-252-2_L6.6-W6.1-P4.57-LS9.9-BR-CW 1
5 SI2302 Q1 SOT-23(SOT-23-3) 1
6 22PF C1,C2 C0402 2
7 10nf C3,C4,C5,C7,C8,C17,C18 C0402 7
8 100nf C10,C13,C14,C16,C19,C20,C21,C22,C23,C24,C29,C30,C31,C32,C33,C34,C35,C36,C37,C38,C39,C40,C41,C42,C43,C44,C45,C25 C0402 28
9 10uf C11,C12,C15 C0805 3
10 HR911130A RJ1,RJ2,RJ4,RJ3,RJ5 RJ45-TH_HR911130A 5
11 TC-1102N-C-CL-B SW1 SW-TH_TC-1102N-C-CL-B 1
12 RTL8367RB-VB-CG U1 LQFP-128_L14.0-W14.0-P0.40-LS16.0-BL-EP5.8 1
13 25MHz X1 OSC-SMD_4P-L3.2-W2.5-BL 1
14 100uF C6,C9 CAP-SMD_BD6.3-L6.6-W6.6-FD 2
15 2.49K R1 R0402 1
16 1K R2 R0603 1
17 1K R3 R0402 1
18 10K R4 R0402 1
19 0R R5,R6 R0402 2
20 4.7K R7,R8,R13,R9,R10,R11,R12,R14,R15,R16,R17,R18,R19,R20,R21,R22 R0402 16
21 1.5K R23,R25,R27,R24,R26 R0402 5
22 470R R28,R29,R30,R31,R32 R0402 5
23 77311-102-02LF FAN HDR-TH_2P-P2.54-V 1
24 SPX1587AT-L-3-3/TR U2 TO-263-3_L8.6-W10.2-P2.54-LS14.4-TL 1

展开

工程成员

登录注册之后才可以进行评论操作
工程所有者当前已关闭评论
征集令发布者当前已关闭评论
全部评论 47

yingyl

@ACICULAM  其实就是一个5V供电。。接口改成C了而已。。。不涉及到协议和升压

2020-10-29 10:46:03
回复

hanrun

@Kirito

2020-10-23 08:32:10
回复

hanrun

上面板上的HR911130A就是假货

2020-10-23 08:30:58
回复

liuweidong

这个不需要写程序的吗???

2020-10-22 17:22:31
回复

RickChan

@Kirito  好的,谢谢

2020-10-16 10:01:21
回复

Kirito

@RickChan  谢谢指出,已经改啦(一般复位键没人会用哈哈哈)

2020-10-15 23:12:42
回复

Kirito

@RickChan  淘宝亚克力定做

2020-10-15 23:11:21
回复

RickChan

你好,想问个问题,为什么SW1复位按钮那里不是接1,2引脚,而是接了1,3,4

2020-10-15 16:36:14
回复

RickChan

你好,请问一下,外壳是在哪里做的?

2020-10-15 14:01:44
回复

Kirito

@ACICULAM  立创商城和淘宝搜一下

2020-10-14 09:03:38
回复

ACICULAM

板子白嫖到了,就是U3和U2找不着,能麻烦你发一下链接吗

2020-10-13 18:04:44
回复

lxgzs

@SJ0324  短路了吧。。。。

2020-10-10 00:29:33
回复

Kirito

@ACICULAM  这个不确定,一般都能用吧

2020-10-01 19:34:22
回复

Kirito

@ACICULAM  网口就是某宝买的3块一个

2020-10-01 19:33:29
回复

ACICULAM

@Kirito  还有一个问题,typec口的cc没有上拉和下拉的5k1电阻,非A-C线能识别并且供电吗

2020-10-01 11:38:01
回复

ACICULAM

@Kirito  你的网口是立创商城买的还是某宝买的?某宝的3块一个可信吗

2020-10-01 10:32:21
回复

Kirito

@ACICULAM  这网口是自带变压器的,会贵一点

2020-09-30 23:47:46
回复

ACICULAM

有什么便宜的网口能替代吗,这个网口太贵了,看着很精致就想试试

2020-09-30 14:40:04
回复

ACICULAM

得到了一张4层板的免费打样券,本来想拉大些线距就打样去,看到网口的价格后发现高攀不起。好吧,无缘这么高贵的交换机的,555

2020-09-30 14:37:13
回复

Kirito

@SJ0324  应该是哪里短路了,芯片引脚检查一下

2020-09-22 20:50:26
回复

shinyzhuo

https://www.cirmall.com/circuit/3055
这个项目2016年就有人开源上传到了网络
相较于别人的项目,楼主的作品看起来好像更加精致,包括亚克力外壳

2020-09-22 09:35:36
回复

SJ0324

焊接完成后2.5A大大电流,没有反应,怎么弄

2020-09-21 17:05:07
回复

yingyl

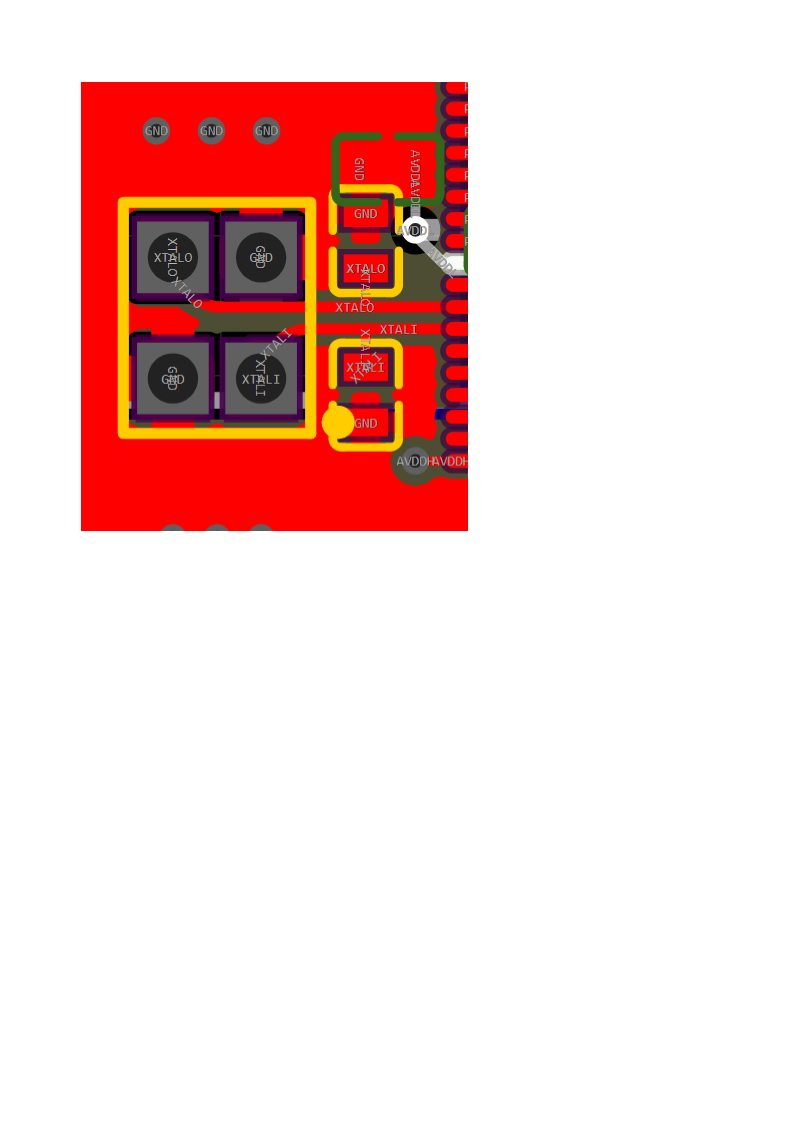

@Kirito  建议晶振的焊盘改成过孔。。有些没有风墙的比较好焊。。。焊盘太小了。。原件全多覆盖了1.png

2020-09-13 17:28:55
回复

yingyl

@没有咸鱼的理想  还可以吧。。。这个板子 挤一挤 可以一张做2板。一共10块板子。。。。螃蟹10块。。。网口20左右。1587 4.2  7361 3块  别的 多基本是几分钱的拉

2020-09-11 14:00:55
回复

yingyl

@Kirito  R1 特地跑淘宝买的。。。。我原先用自己拆的电阻搭焊起来 感觉不靠谱。又重新买的。

2020-09-11 13:57:43
回复

linyu0395

不晓得bom成本总共多少  性价比如何

2020-09-10 09:46:06
回复

xiaguang666

终于看到4层板的工程了,不过看起来元件也不便宜,做壳价格也不低~不如买个成品算了。。。

2020-09-09 10:48:56
回复

没有咸鱼的理想

成本好像也不便宜吧?有没有人算过总价?

2020-09-08 17:23:21
回复

Kirito

@yingyl  那晶振是没错了,如果连接还不行,看一下电阻阻值对不对,尤其是R1不要超过5%

2020-09-07 12:00:44
回复

yingyl

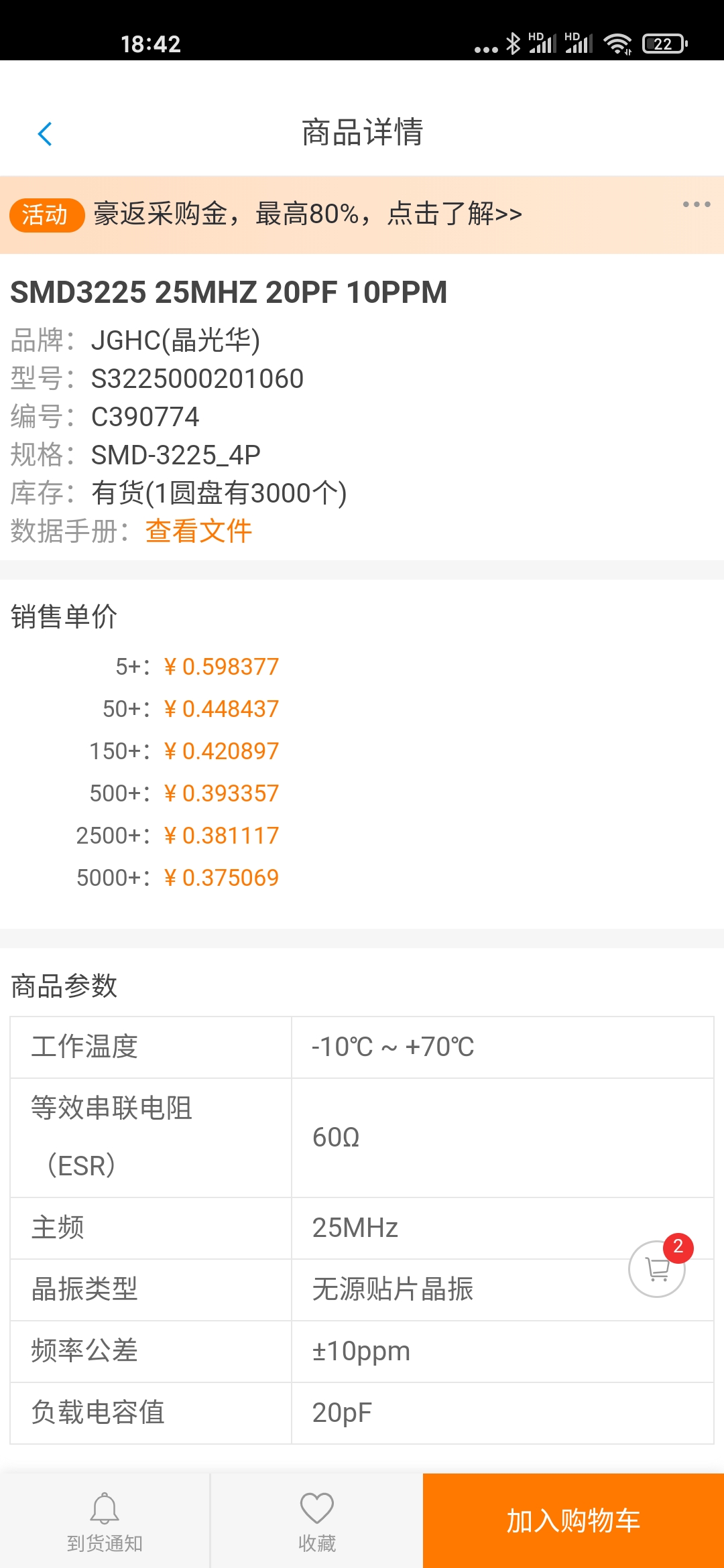

@Kirito  Screenshot_2020-09-06-18-42-16-587_com.jls.lcmall.ui.jpg
