300W桌面级数字功放(持续更新)

简介:具有300W峰值输出的2.1数字功放

开源协议: CC-BY-NC-SA 3.0

工程来源: 克隆自 300W桌面级高密度数字功放

发布时间:2021-09-17 09:43:38
  • 5.2k
  • 36
  • 58
描述

EEI TECHNOLOGY  X-POWER Series DIXT-1300 300W高密度数字功放

  • PCB项目序列号 :EPB-INBX32V3251DA V1.0 R1
  • 产品型号 : 03P-DIXT-1300-EXTREME
  • 项目阶段 : 测试

注意!

  • 目前项目还未完成,持续更新中,预计9月底收尾。
  • 此工程仅供DIY以及学习之用,禁止任何以商业目的售卖,传播,复制此开源工程(包括修改其板框,丝印后进行售卖)。
  • 追究一切盗版,冒充行为(近期在某电商平台上发现有二道贩子删除"EEI TECHNOLOG" LOGO并照搬EEI TECHNOLOGY的板号,版本号格式进行售卖,对我工作室造成恶劣影响),对于这种行为,有必要时会进行严厉打击!

项目相关板卡

更新日志

日期 改动说明 软件 / 硬件
21.10.01 辅助供电部分改进,新增UVLO功能以及解决负电压输出异常的问题 H
21.10.11 蓝牙使能逻辑改进(当切换到蓝牙输入时开启蓝牙模块) H/S
  • 目前项目还在测试阶段,固件晚点会上传。

项目进度

  • [x] 项目立项
  • [x] 可行性评估
  • [x] 方案验证
  • [x] 物料选型
  • [x] 主板以及相关板卡Layout
  • [x] 主板以及相关板卡验证
  • [ ] 软件编写
  • [ ] 项目完成

开发过程

  • 六月份时偶然间得到一些旧音响设备,发现屏幕用的是VFD,显示效果很好,但其体积过于庞大,发热也非常严重,使用起来很不方便,没办法放在狭小的空间内工作,于是就有了将这些设备小型化的想法。
  • 功放选用了高效的D类放大器,型号为德州仪器的TPA3251,采用PurePath技术,可以让效率与低失真并存。
  • 频谱和EQ采用了硬件方案,本来是想用FFT做频谱的,但因本人是硬件工程师,对软件算法不太熟悉,做出来卡顿无比,令我头疼不已,所以只能采用BPF+MUX的方案。
  • 8.15,DIXT-1300-EXTREME数字功放项目正式立项。
  • 9.03, 主板和板卡模块已经完成Layout。
  • 9.10, 已完成电源,模拟部分的验证。
  • 10.11   软件已经编写完成,正在测试功能及稳定性。
  • 目前正在写软件部分。

产品功能

  • X-POWER Series 03P-DIXT-1300-EXTREME,具有多音源选择,无损蓝牙解码,USB解码,EQ,数字音量调节,频谱显示功能。
  • 板载360W峰值功率的升压电源,输入范围更宽(12-24v),所以可以使用便宜的服务器电源作为供电输入。
  • 输入具有防反接功能,有效防止反接后烧毁电源部分。
  • 板载延时启动电路,有效避免上电时出现打火现象。
  • 音源输入 :RCA TRS(3.5MM) USB BLE.
  • 音量调整 :DIGITAL.
  • EQ功能   :  YES
  • 频谱显示 : 14频点,15段分辨率.
  • 输入过载保护 :YES.
  • 输出短路保护 :YES.
  • 输出过流保护 :YES.
  • 削波警告: YES
  • 显示方式 :  VFD
  • 掉电保存 : YES

产品参数

  • 输入电压范围 : 12-24V.
  • 输入过流保护阈值 : 30A.
  • 输出过流保护阈值 : 10A(L/R/B).
  • 输出功率 : 100W (L/R/B)(4Ω) Peak.
  • 总谐波失真(THD + N):≤ 0.1% @ 1Khz(4Ω Pout = 80W).
  • 音量调整范围 :-95.5dB - +31.5dB.
  • EQ调整范围  : 14频点,调整范围 -12dB - +12dB.
  • 数据存储 :5组自定义EQ曲线数据存储.

USB解码 PCM2912

  • 分辨率 : 16BitΣ-Δ.
  • 采样率 :8, 11.025, 16, 22.05, 32, 44.1, or 48 kHz
  • SNR : 92dB.
  • 动态范围 : 90dB.
  • THD + N :  < 0.01%.

蓝牙解码 QCC3034 + PCM5102

  • 蓝牙版本 : 5.1.
  • 支持SBC, AAC, aptX, aptX-HD.
  • 分辨率:32Bit(max).
  • 采样率:384kHZ(max).
  • SNR : 120dB.
  • 动态范围 : 112dB.
  • THD + N :  -93dB.

实物图

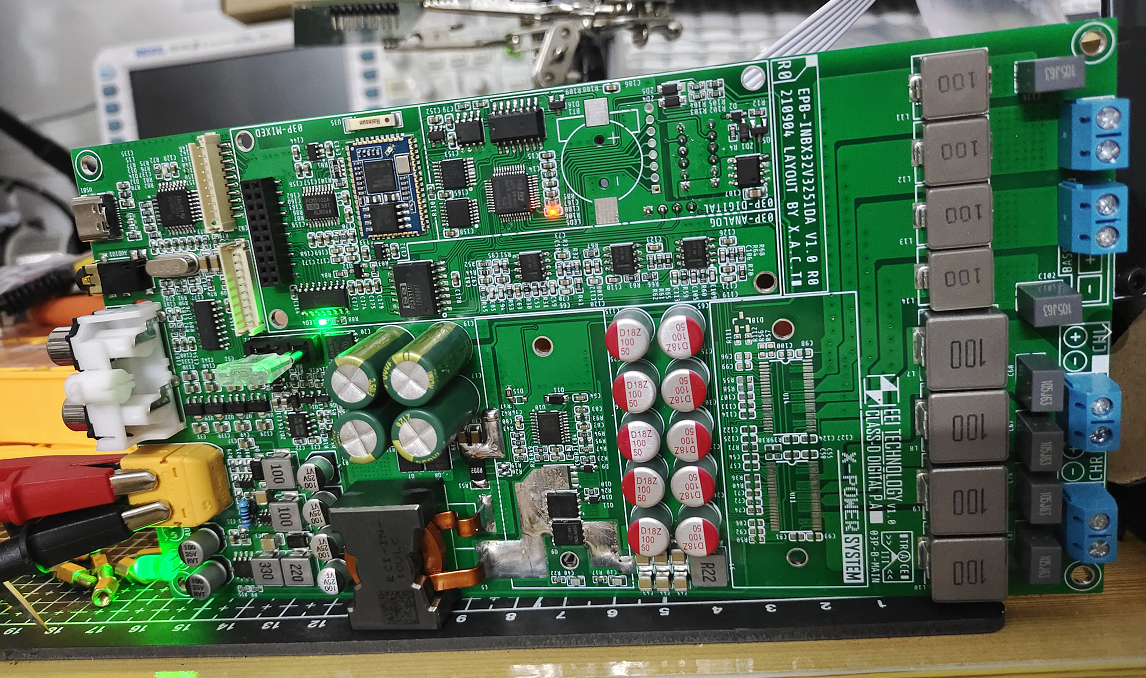

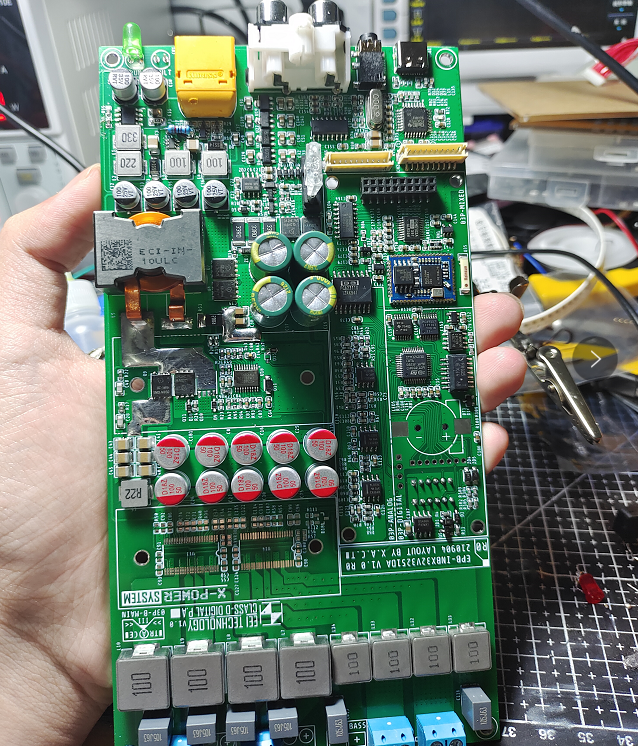

主板(未完全焊接)

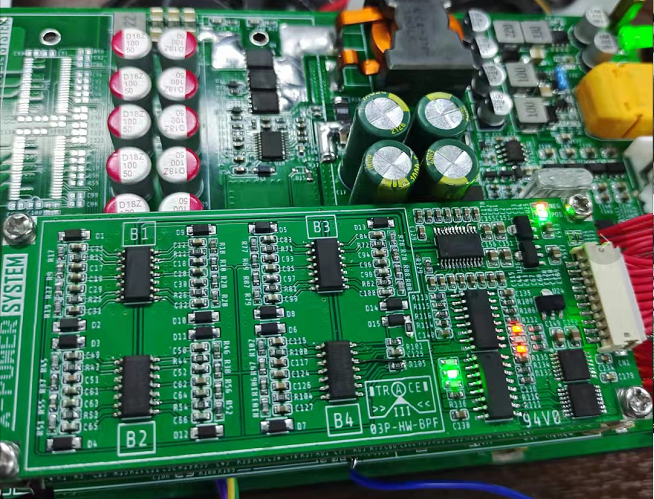

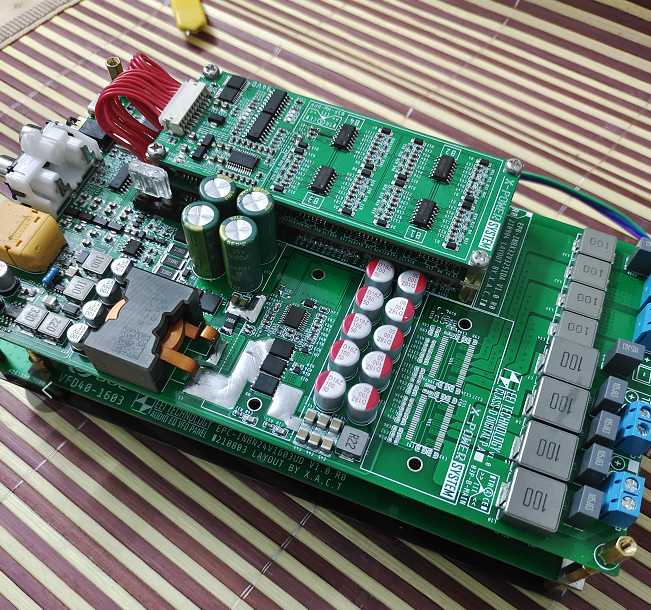

安装了EQ和滤波器模块

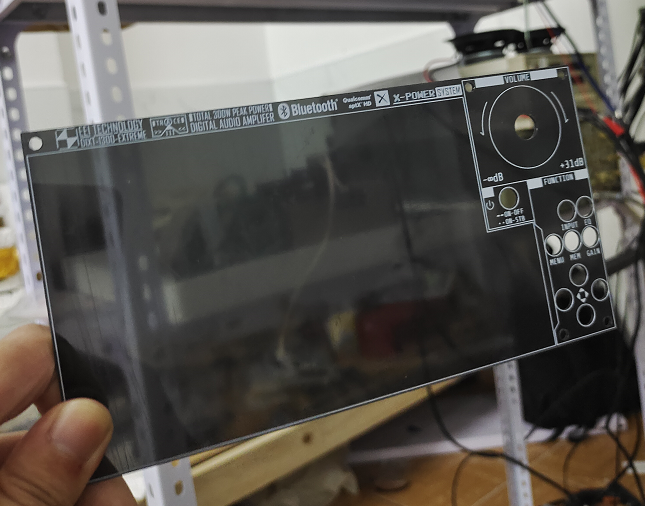

亚克力面板

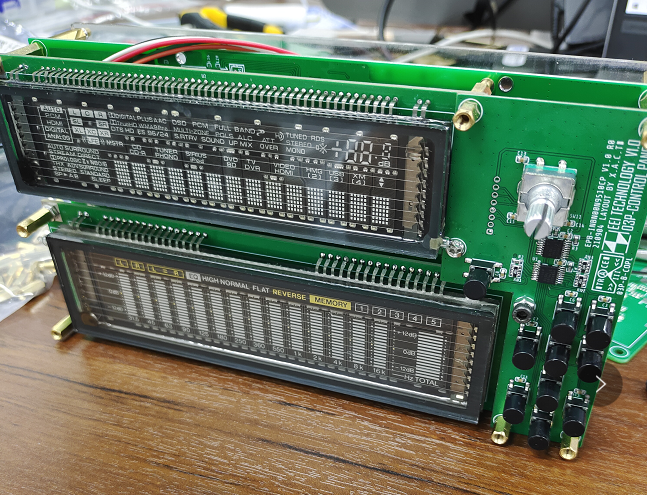

显示面板(未安装亚克力板)


设计图

EPB-INBX32V3251DA_PMU

在编辑器中打开

EPB-INBX32V3251DA_Functional Block Diagram

在编辑器中打开

EPB-INBX32V3251DA_AD_MIXED

在编辑器中打开

EPB-INBX32V3251DA

在编辑器中打开

EPB-INBX32V3251DA_PCK2

在编辑器中打开

EPB-INBX32V3251DA_PCK3

在编辑器中打开
ID Name Designator Footprint Quantity
1 CN1 1 AV2P 1
2 PJ-3537-X AUDIO1 AUDIO-SMD_PJ-3420-A-SMT_C319102 1
3 CR1220 BT1 BAT-SMD_CR1220-2ZX 1
4 105/16V C1,C5,C14,C15,C22,C47,C54,C57,C71,C72,C74,C92,C96,C99,C107,C111,C114,C125,C128,C136,C137,C138,C147,C148,C149,C150,C151 C0603 27
5 475/100V C2,C4,C7,C40,C41,C42,C43,C44,C45,C52 C1210 10
6 105/100V C3,C29 C1206 2
7 105/50V C6,C21,C37 C0805 3
8 100uF/25V C8,C16 CAP-TH_BD8.0-P3.50-D0.6-FD 2
9 47u/35V C9,C10 CAP-D6.3×H5.5 2
10 104/50V C11 C0805 1
11 100u/16V C12,C13,C35,C36 CAP-D6.3×H5.5 4
12 1000uF/35V C17,C18,C19,C20 CAP-TH_BD10.0-P5.00-D1.0-FD 4
13 103/25V C23 C0603 1
14 106/25V C24 C0603 1
15 100uF/50V C25,C26,C27,C30,C65,C75,C101,C115 CAP-TH_BD8.0-P3.50-D0.6-FD 8
16 222/100V C28,C48 C0805 2
17 106/25V C31,C32,C49,C50,C129,C139 C0805 6
18 104/25V C33,C51,C131,C141 C0805 4
19 220p C34 C0603 1
20 105/50V C38,C39 C1206 2
21 105 C46 C0603 1
22 106/16V C53,C70,C81,C97,C105,C121,C132,C133,C135,C143,C144,C152,C153,C171,C172,C180,C181,C182,C183 C0603 19
23 104/25V C55,C58,C63,C73,C79,C91,C93,C98,C100,C110,C113,C123,C124,C126,C127,C154,C155,C158,C163,C164,C165,C167,C170,C173,C174,C186,C188 C0603 27
24 22p C56,C95,C106 C0603 3
25 100p C59,C66,C85,C94,C109,C119,C176,C177,C184,C185 C0603 10
26 105/MKP C60,C67,C76,C87,C102,C116 CAP-TH_L7.2-W4.5-P5.00-D0.6 6
27 102/250V C61,C68,C77,C88,C103,C117 C0805 6
28 103/100V C62,C69,C78,C89,C104,C118 C0805 6
29 105/25V C64 C0603 1
30 104/16V C80 C0603 1
31 474/16V C82 C0603 1
32 105/25V C83 C0603 1
33 104 C84 C0603 1
34 104/16V C86,C122 C0603 2
35 100p C90 C0603 1
36 103 C108 C0603 1
37 683 C112 C0603 1
38 334 C120 C0603 1
39 226/10V C130,C140 C0805 2
40 107/6.3V C134,C145 C1206 2
41 20p C142,C146 C0603 2
42 106/10V C156,C157,C159,C162 C0603 4
43 475/10V C160,C161 C0603 2
44 222 C168,C169 C0603 2
45 105/25V C175,C178,C179 C0603 3
46 106/50V C187 C0805 1
47 XT60PW-M CN1 CONN-TH_XT60PW-M 1
48 CONN_ZH1.5_10P CN2,CN6 ZH1.5-LS-10P 2
49 CONN_PH2.0_6P_WS CN3,CN4 CONN-TH_PH-6A_C722783 2
50 CONN_PH2.0_8P_LT CN5 CONN-TH_8P-P2.00_PH-8A 1
51 HDR-M-2.54_1x4 CN7 HDR-M-2.54_1X4 1
52 SS14-E3/61T D1 DO-214AC_L4.3-W2.7-LS5.3-RD 1
53 1N4148WS D2,D3,D4,D5,D6,D7,D9,D10,D15 SOD-323_L1.8-W1.3-LS2.5-RD 9
54 SS14 D8 SMA_L4.3 1
55 DSK110 D11 SOD-123FL_L2.6-W1.6-LS3.5-R-FD 1
56 LESD5D5.0 D12,D13,D14 SOD-523_L1.2-W0.8-LS1.6-BI 3
57 BAV70 D16 SOT-23_L2.9-W1.3-P1.90-LS2.4-BR 1
58 1N5819W D17 SOD-123F_L2.8-W1.8-LS3.7-RD 1
59 BAV23A D18 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TR 1
60 1206FT 2A F1 F1206 1
61 30A SMALL F2 汽车小号保险座 1
62 22u/0630 L1,L2 IND-SMD_L7.0-W6.6_FXL0630 2
63 10uH_0630 L3,L4 IND-SMD_L7.0-W6.6_FXL0630 2
64 065125_100 L5 ECIIN10U 1
65 R22_0630 L6 IND-SMD_L7.0-W6.6_FXL0630 1
66 065125_100 L7,L8,L9,L10 L1260 4
67 065125_100 L11,L12,L13,L14 L1040 4
68 1u/0603 L15 L0603 1
69 220R/100M L16,L17,L18,L19,L20,L21,L22,L23 L0603 8
70 LED-TH-5mm_R LED1 LED-TH_BD5.0_RED 1
71 LED-TH-5mm_G LED2 LED-TH_BD5.0_GREEN 1
72 LED-0603_G LED3,LED4,LED5 LED0603_GREEN 3
73 35X35 P1,P2 58X25 2
74 2N3906 Q1 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-TR-CW 1
75 BSC042NE7 Q2,Q3,Q7,Q8,Q9,Q10,Q11 PG-TDSON8 7
76 PDS4909 Q4 SOIC-8_L4.9-W3.9-P1.27-LS6.0-TR 1
77 2N3904 Q5,Q12 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TR 2
78 AO3401 Q6 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-TR-CW 1
79 10K R1,R4,R32,R33,R40,R51,R52,R58,R62,R64,R66,R68,R85,R88,R107,R108,R109,R110 R0603 18
80 68R/1W R2,R3,R6 R2512 3
81 1K R5,R10,R72 R0603 3
82 5.1K R7,R12,R15,R25,R77,R78,R83,R84 R0603 8
83 1M R8,R16,R82 R0603 3
84 47K R9,R21 R0603 2
85 20K R11,R13,R14,R61,R63,R65 R0603 6
86 5R1 R17,R22,R23,R24 R0603 4
87 100K R18 R0603 1
88 220R R19,R20 R0603 2
89 2.2K R26 R0603 1
90 51K R27,R28,R29,R102,R105 R0603 5
91 0R R30,R44,R59 R0603 3
92 100R R31,R41,R45,R53,R60,R70,R89,R90,R91,R92 R0603 10
93 3R3 R34,R35,R38,R39,R46,R48,R50,R54,R56,R57,R69,R71 R0603 12
94 64K R36,R55 R0603 2
95 2R2 R37 R0603 1
96 10K R42 R0603 1
97 60K R43 R0603 1
98 100K R47 R0603 1
99 5.1K R49 R0603 1
100 4.7K R67 R0603 1
101 3.3K R73,R74,R79,R80 R0603 4
102 33R R75,R76 R0603 2
103 2K R81,R103,R104 R0603 3
104 470R R86,R87 R0603 2
105 2R2 R93 R0603 1
106 10K R94,R95 R0603 2
107 QMSMT16 R96,R97,R98,R99,R100 QMSMT16_1 5
108 6.8K R106,R113,R114 R0603 3
109 10K R111,R112 R0402 2
110 100R RN1 RES-ARRAY-SMD_0603-8P-L3.2-W1.6-BL 1
111 R001 RS1 R2512 1
112 AT24C02 U1 SOIC-8_L4.9-W3.9-P1.27-LS6.0-TR 1
113 NE555DR U2 SOIC-8_L4.9-W3.9-P1.27-LS6.0-TR 1
114 XL6007E1 U3 SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL 1
115 78L09 U4 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-BR 1
116 HX3608 U5 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR 1
117 LMV321 U6 TSOT-23-5_L2.9-W1.6-P0.95-LS2.8-TL 1
118 79L09 U7 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-BR 1
119 KF301-5.0-2P U8,U12,U13,U15 CONN-TH_P5.00_KF301-5.0-2P 4
120 TL072CDR U9,U16,U17 SOIC-8_L4.9-W3.9-P1.27-LS6.0-TR 3
121 LM5122MHX/NOPB U10 HTSSOP-20_L6.5-W4.4-P0.65-LS6.4-BL-EP 1
122 TPA3251D2DDVR U11,U14 HTSSOP-44_L14.0-W6.1-P0.64-LS8.1-BL 2
123 EEI_TECHNOLOGY_LOGO U18 EEITECHNOLOGY_LOGO 1
124 78L05 U19 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-BR 1
125 ME6211C33M5G-N U20,U23,U24 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 3
126 PCM2912APJTR U21 TQFP-32_L7.0-W7.0-P0.80-LS9.0-TL 1
127 79L05 U22 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-BR 1
128 CD4052 U25 SOP-16_L9.9-W3.9-P1.27-LS6.1-BL 1
129 EPB-INBN05N1412EQ U26 EPB-INBN05N1412EQ 1
130 74HCT14 U27 TSSOP-14_L5.0-W4.4-P0.65-LS6.4-BL 1
131 PCM5102APWR U28 SSOP-B20_L6.5-W4.4-P0.65-LS6.4-BL 1
132 AN3034 U29 AN3034 1
133 CD4053BCM U30 SOP-16_L9.9-W3.9-P1.27-LS6.1-BL 1
134 STM32G030C8T6TR U31 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1
135 PGA2311UA/1K U32 SO-16_L10.3-W7.5-P1.27-LS10.3-BL 1
136 AN9520 U35 ANT-SMD_L9.5-W2.1 1
137 RX8025T-UC U36 SOIC-14_L10.1-W5.0-P1.27-LS7.4-BL 1
138 PCA9557PW U37 TSSOP-16_L5.0-W4.4-P0.65-LS6.4-TR 1
139 USB-310D-B-SU USB1 USB-C-SMD_20P-P0.50-L7.4-W8.9 1
140 6MHz X1 HC-49S_L11.0-W4.7-LS4.88 1
141 BZT52C10S ZD1 SOD-323_L1.8-W1.3-LS2.5-RD 1
142 BTZ52V12 ZD2 SOD-123_L2.7-W1.6-LS3.7-RD 1
143 BTZ52C12 ZD3,ZD7 SOD-123_L2.7-W1.6-LS3.7-RD 2
144 BTZ52V2V7 ZD4,ZD5 SOD-123_L2.7-W1.6-LS3.7-RD 2
145 BTZ52C5V1 ZD6 SOD-123_L2.7-W1.6-LS3.7-RD 1
