简介：安信可科技开源硬件小安派-ESL-2.13 墨水屏电子标签

开源协议: GPL 3.0

创建时间： 2023-09-11 17:05:33

更新时间： 2024-02-11 20:04:08

描述

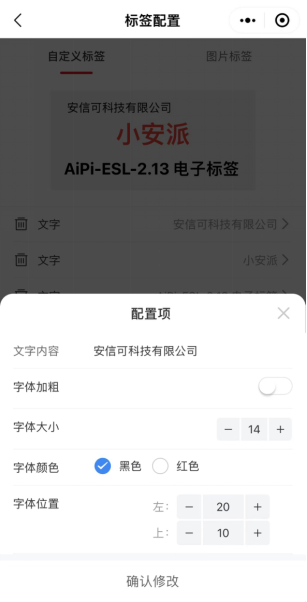

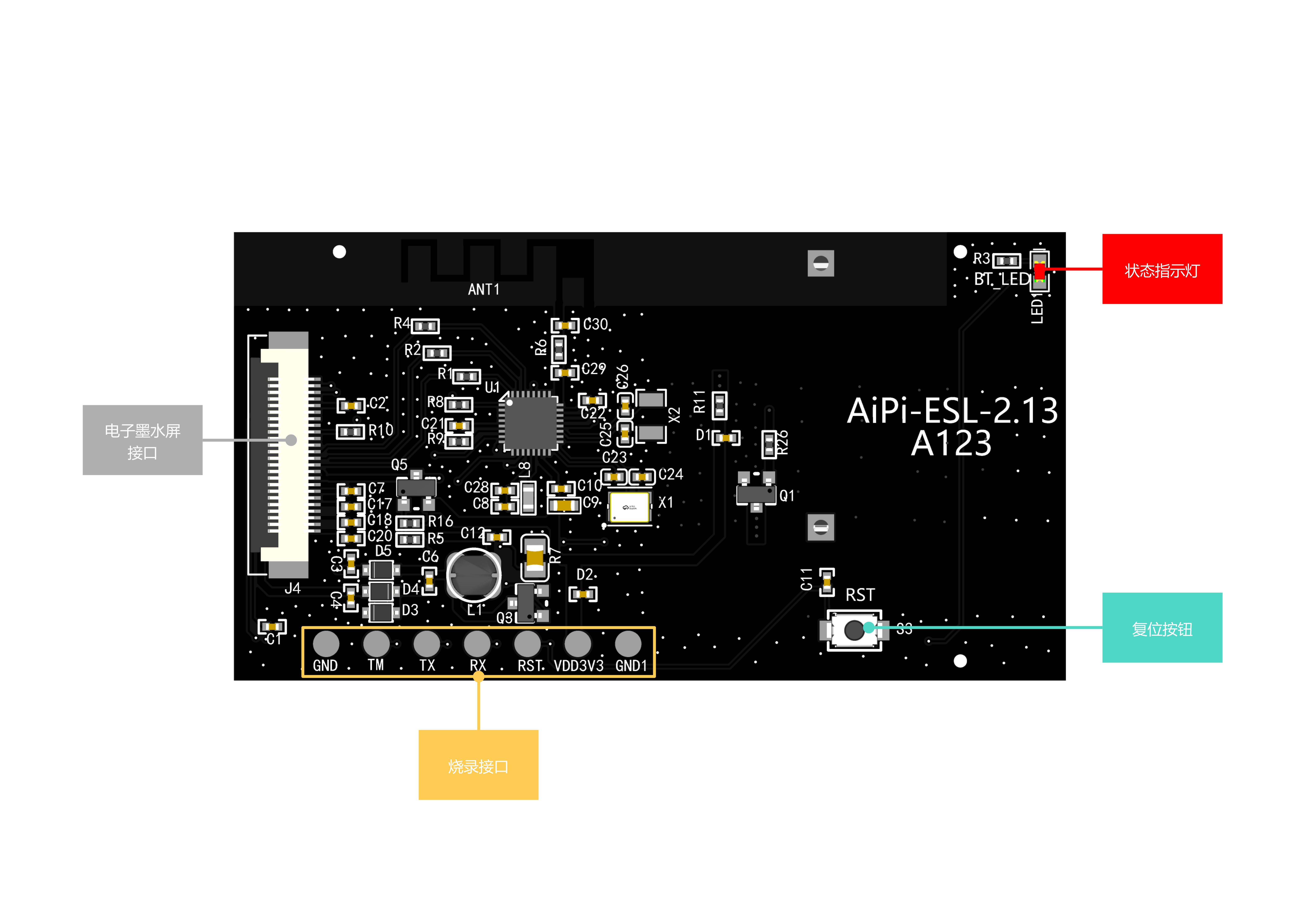

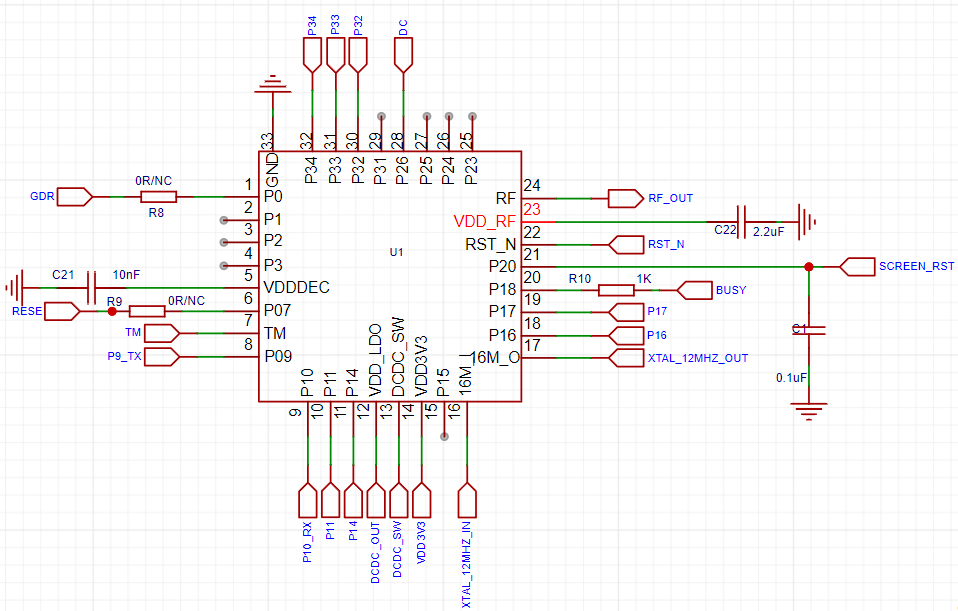

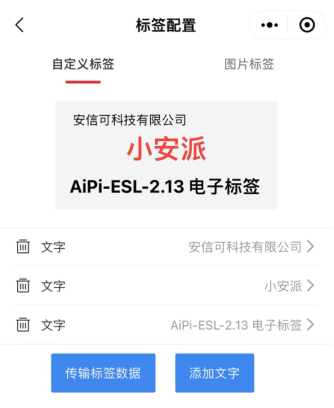

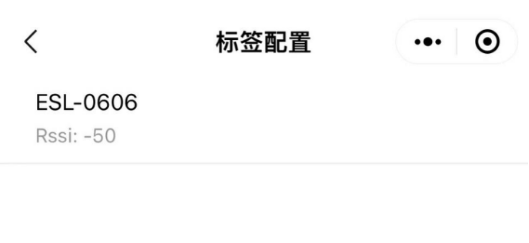

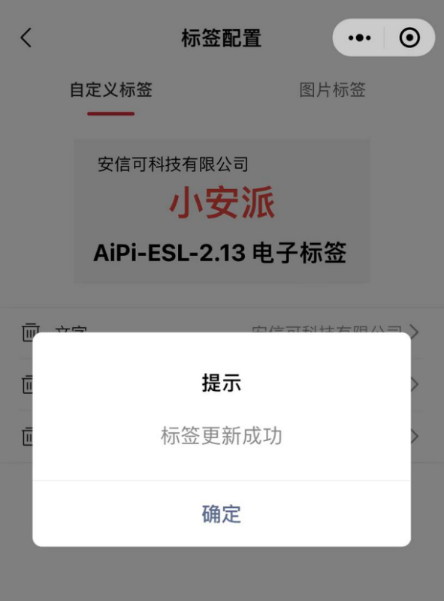

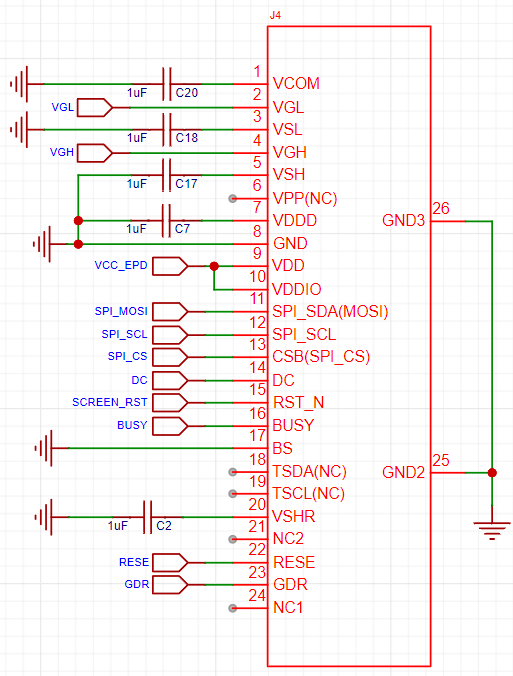

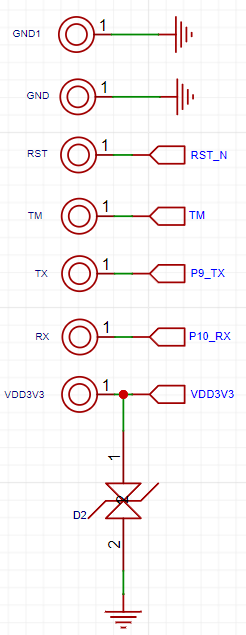

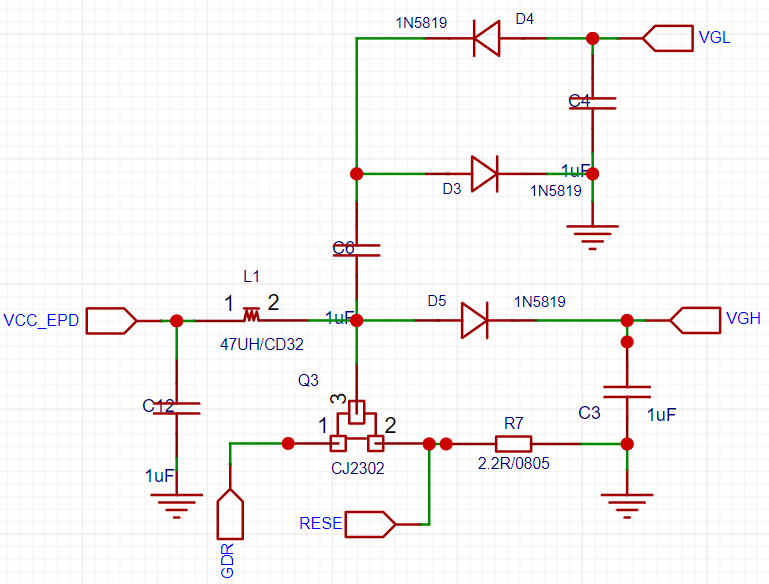

## 一、概述 <font size=4 >小安派-ESL-2.13（AiPi-ESL-2.13）是安信可开源团队使用PHY6222蓝牙芯片设计的一款墨水屏电子标签，采用极低功耗设计，平均功耗30uA，支持纽扣电池进行供电，通过小程序配置显示内容并传输到屏幕上。 ![渲染图正面.png](//image.lceda.cn/pullimage/nFNM6FzJhQqiBJNQEdGlptk2H15YgmKSre3QF9Ym.png) ## 二、硬件框图 ![硬件设计框图.png](//image.lceda.cn/pullimage/bOR8ueprwtvyEGOBNay8Vn8wru6Jm2ogEGO5Y8XU.png) ## 三、使用方法 ### 1.扫码微信扫描下面二维码或搜索安信可IOT，点击最下方的电子标签配置。 ![image.png](//image.lceda.cn/pullimage/cosL2JAZTQoYem02oWfngh3VVgUChNzcf18h9l3C.png) ### 2.小程序页面标签配置主界面。框中是预览的显示效果，下方是可修改配置的文字信息。 ![image.png](//image.lceda.cn/pullimage/5jsGogbCO5Xlvt9SpWMG9G4LOwfdlXYXZ3JAVwDL.png) ### 3.配置点击文字可进入配置项，默认已经有三行设置的文字和位置信息。可以点击下面的“添加文字”按钮进行添加相应的文本。并点击进行配置。配置完成后点击确认修改。 ![image.png](//image.lceda.cn/pullimage/sH77XbUqz2jtAFWq4XVosGMe1JVqDpfOGW2R0sXe.png) ### 4.选择设备点击确认修改后，点击“传输标签数据”，选择ESL-0606，即可将配置的文字信息通过蓝牙传输到电子墨水屏上。 ![image.png](//image.lceda.cn/pullimage/4mAhEvN32l9Qyh2p4cQMSwGS7yBCRDOxqwutcf7f.png) ### 5.传输传输并刷屏，整个过程大概20秒，更新成功会有弹窗提示。 ![image.png](//image.lceda.cn/pullimage/0NyX5WL1U51ftXkiQ1W2Kv2I6RDiBXsYKD23lKVZ.png) ## 四、PHY6222蓝牙芯片 ![image.png](//image.lceda.cn/pullimage/GKsDyrB2WYaxTeqBc3Skn1Tjf0f7A5R8a5WzXwMQ.png) ## 五、2.13寸水墨屏 ![image.png](//image.lceda.cn/pullimage/GDv1czL9jL6oS2xjLKUwAsWZhnlUA6Dj0yJzlgJe.png) ## 六、升压电路 ![image.png](//image.lceda.cn/pullimage/Bngml1jV2cg72xW1Y9mBbXxEUlsP6JumpiLpYUUy.png) ## 七、烧录接口 ![image.png](//image.lceda.cn/pullimage/04atuypaG2aSz2ud4jpugrazac9Mhq9nUst3xbR3.png)
