标准版 Keyboard nano
简介：3键多功能小键盘，支持RGB更换键轴。 可在上位机配置键位RGB等，可以模拟触屏和鼠标。 主控CH549。
开源协议: MIT
工程来源: 克隆自 ch549g-dial
描述
### 项目简介
基于CH549的多功能小键盘
- - -
硬件
* 热拔插键轴
* WS2812 RGB
* CH549主控 8051
* Type-C 接口
* 3D 打印外壳
软件
* 标准键盘输入，多键无冲突
* 多媒体键输入
* 模拟鼠标
* 模拟触摸滑动、点击
* 模拟 Surface Dial 轮盘
* 上位机控制
* WS2812 RGB 功能
* 片内 EEPROM 数据保存

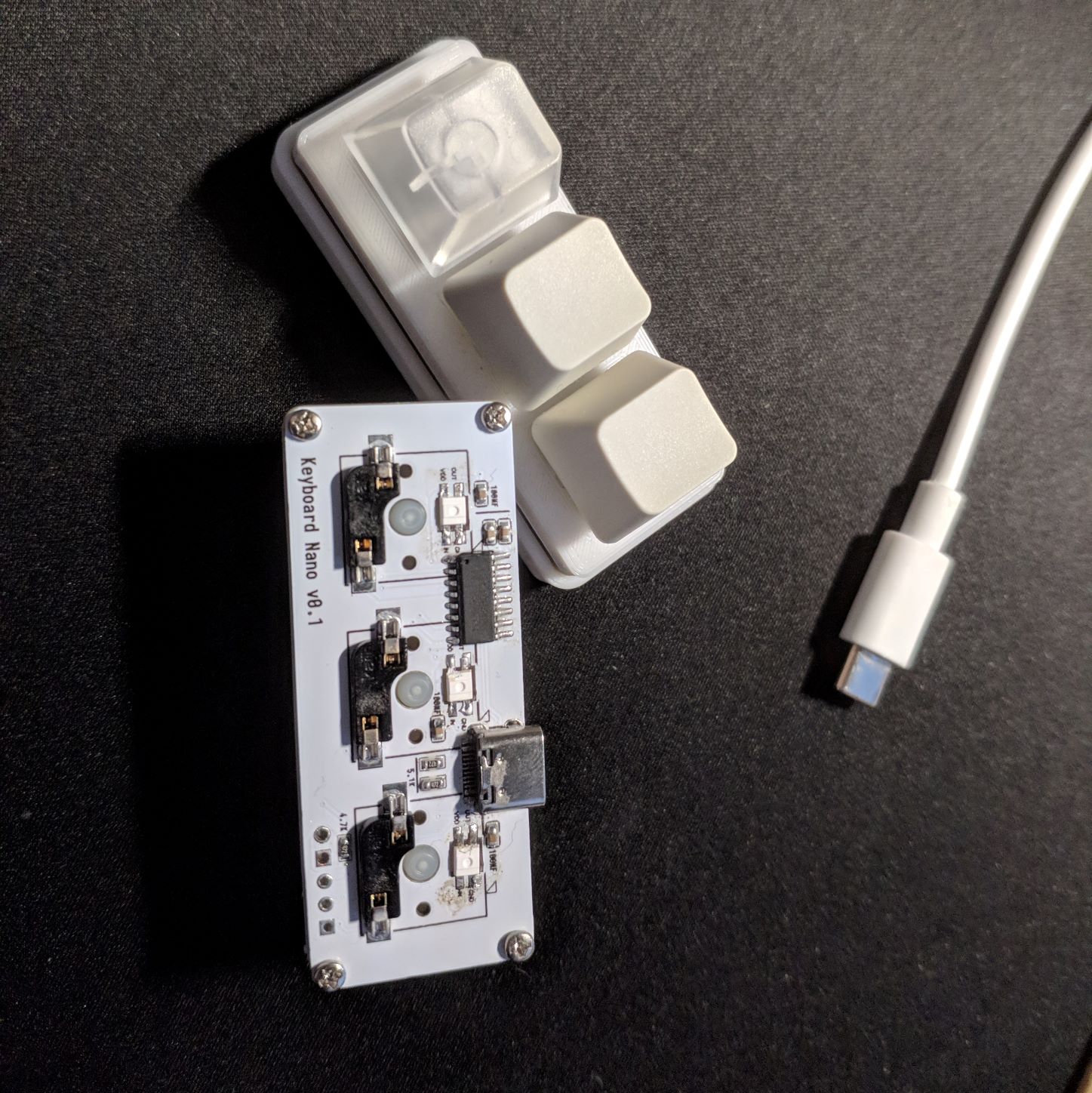

### 图片

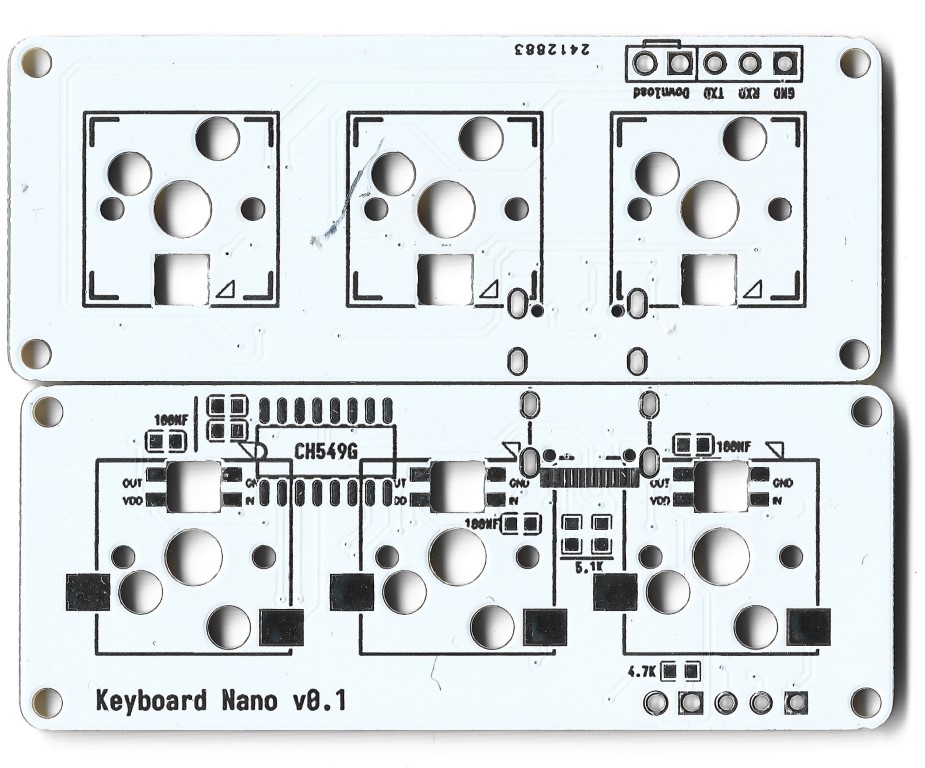

### 固件外壳和PCB
[https://github.com/Jackadminx/Keyboard_nano](https://github.com/Jackadminx/Keyboard_nano)

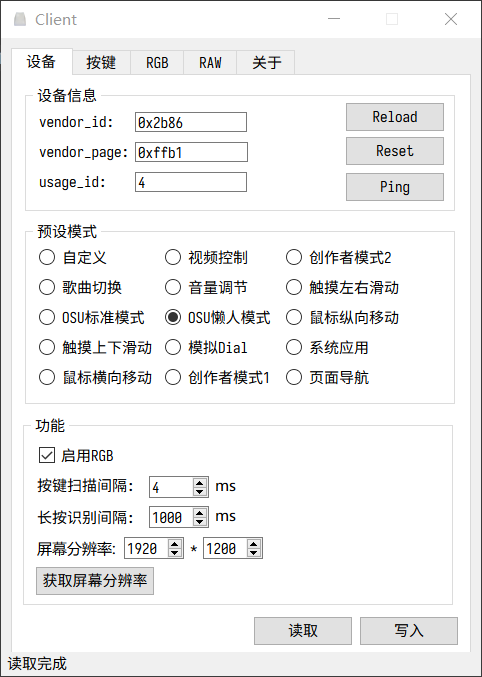

### 上位机
[https://github.com/Jackadminx/Keyboard_nano_client](https://github.com/Jackadminx/Keyboard_nano_client)
![V58K1czmxzACHOABKksb8HHT63NwfvhEwCduQChn.png]()
- - -
### 注意事项
⚠焊接操作时请注意安全，上电前检查电路是否短路。本人不会对您错误操作造成的任何损失负责
## 更新
12-24
* 添加4种简单的按动灯效
* 更改WS2812B显示驱动，解决显示颜色问题
* 修复歌曲切换媒体键
22-01-02
* 优化外壳设计
- - -
### 注意事项
⚠焊接操作时请注意安全，上电前检查电路是否短路。本人不会对您错误操作造成的任何损失负责
## 更新
12-24
* 添加4种简单的按动灯效
* 更改WS2812B显示驱动，解决显示颜色问题
* 修复歌曲切换媒体键
22-01-02
* 优化外壳设计
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 100nF | C1,C2,C3,C4,C5 | C0603 | 5 |
| 2 | Download | J1 | HDR-M-2.54_1X2 | 1 |
| 3 | HDR-M-2.54_1x3 | J2 | HDR-M-2.54_1X3 | 1 |
| 4 | 4.7K | R1 | R0603 | 1 |
| 5 | 5.1K | R8,R9 | R0603 | 2 |
| 6 | CHERRY_MX_RGB | SW1,SW2,SW3 | CHERRY_MX_RGB | 3 |
| 7 | CH549G | U1 | SOIC-16_L9.9-W3.9-P1.27-LS6.0-TL | 1 |
| 8 | TYPE-C-31-M-12 | USBC1 | USB-C_SMD-TYPE-C-31-M-12 | 1 |
