标准版 CH552G数字键盘
简介：17键rgb+热插拔极简风数字小键盘。克隆《https://oshwhub.com/hivisme/17jian-shuo-zi-xiao-jian-pan》将micro换成TYPE-C其他未改动
开源协议: GPL 3.0
描述
操作细节和固件更新见《CH552G数字键盘》 该工程仅将micro换成TYPE-C其他未改动。且已打板验证成功。

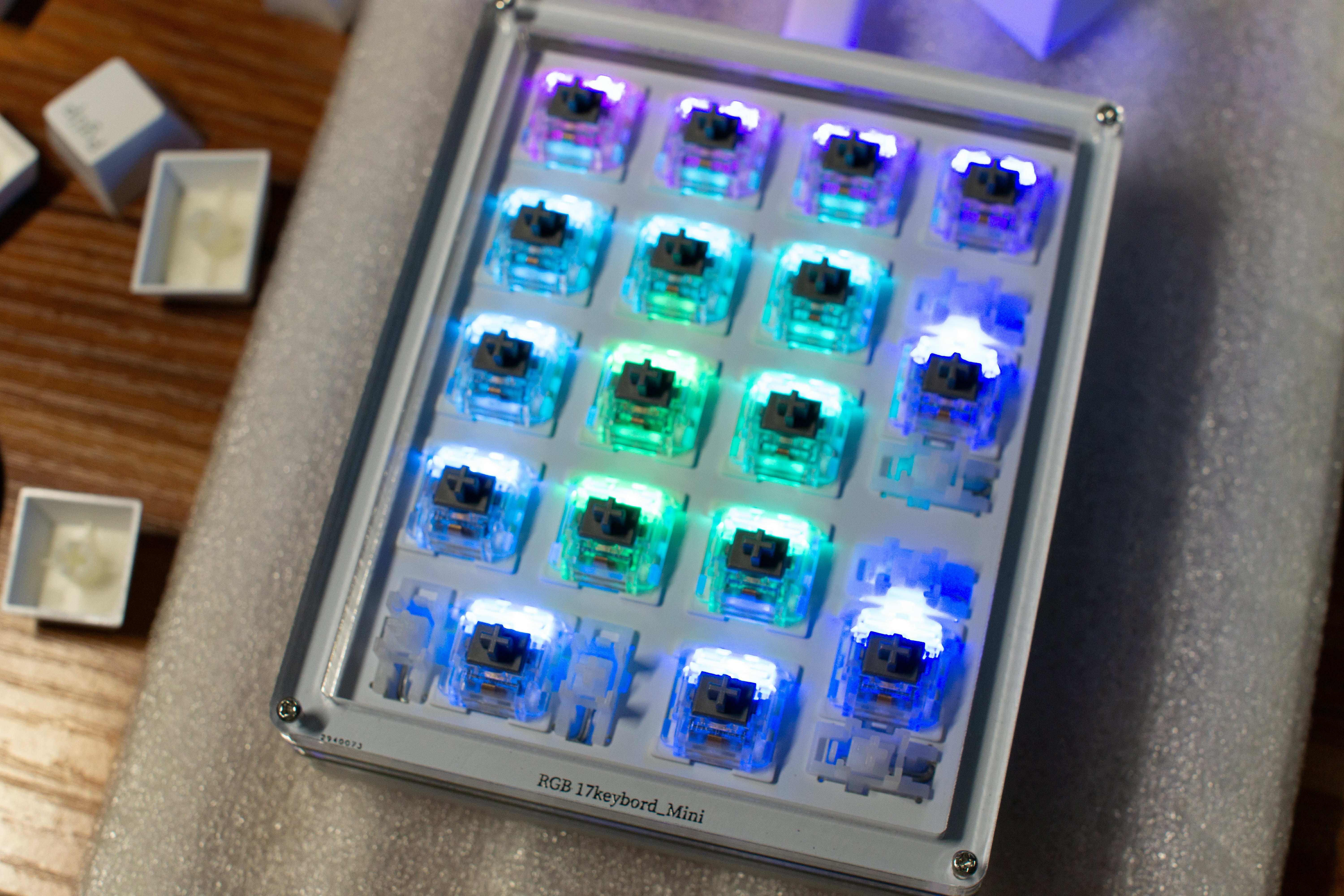

见这里空荡荡，插几张美图，有位老哥专门画了亚克力外框，而且用单反拍照显得B格很高。
注意这里提供的生产资料是3块PCB叠叠乐的版本。
虽然电路和布局没修改，但是pcb边框改大了一圈和修改了螺丝孔位置，所以想制作这个版本的请移步到《最丐小键盘》进Q群看群文件。
应这老哥要求挂个咸鱼ID，注意亚克力外壳和该工程带头作者不是同一个人，这里留言他收不到。
价格别问我为什么这么贵？或许外壳成本和用了比较贵的轴？键圈的溢价我不懂
作者授权开团：
以每套2元授权费，授权了下列开团CH552 RGB数字键盘，以兹证明，
收益会开源团队内分配，如果你有需求也可以顺便支持作者。
一般我也在交流群里当技术支持，也能交流技术和固件改进意见。
开团信息1：
预售 G17单模/热插拔/RGB/PAD键盘
--------------------------------
标配WS2812反贴轴灯
凯华轴座热插拔
全键无冲17键
磨砂亚克力堆叠外壳
---------------
预售价格￥89
包括：堆叠亚克力外壳/外壳五金/PCB/
俩个星期内发货
非偏远包邮
群号+753861233
开团信息2：
类大理石套件66元包邮非偏远
半透明套件70元包邮非偏远
夜光浅蓝套件72元包邮非偏远
纯白/黄色套件63元包邮非偏远
丝绸蓝套件66元包邮非偏远
配置：单模rgb热插拔17键pad
凯华轴座 带eva模块夹心棉 eva底棉 亚克力1.8mm定位板（成本问题 经暴力测试虽然卫星轴卡不进去但无影响）
3d打印外壳 以后还会陆续上新颜色
拼装好发货
闲鱼全款预售
以后还会出其他材料的外壳 价格上下波动不超过10元
上车方式：加群453295647打印出来一个外壳上一个咸鱼链接 发在群里
预售 一个月内发货
设计图
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Supplier Part | BOM_Manufacturer | BOM_Manufacturer Part |
|---|---|---|---|---|---|---|---|---|
| 1 | 104 | C1,C2,C4,C5,C6,C7 | C0603 | 6 | LCSC | C458879 | Walsin Tech Corp | 0603B331K251CT |
| 2 | 106 | C3 | C0603 | 1 | LCSC | C458879 | Walsin Tech Corp | 0603B331K251CT |
| 3 | 1N4148W | D1,D2,D3,D4,D5,D6,D7,D8,D9,D10,D11,D12,D13,D14,D15,D16,D17 | SOD-123_L2.8-W1.8-LS3.7-RD | 17 | LCSC | C179717 | HT | 1N4148W |
| 4 | SB2P-HVQ-CA (LF)(SN) | H1 | HDR-TH_2P-P2.54-V-M-1 | 1 | LCSC | C157909 | JST Sales America | - |
| 5 | 10K | R1 | R0603 | 1 | LCSC | C227705 | YAGEO | AC0603FR-07210KL |
| 6 | CH551G | U1 | SOP-16_L10.0-W3.9-P1.27-LS6.0-BL | 1 | LCSC | C108958 | WCH | CH551G |
| 7 | U262-161N-4BVC11 | USBC1 | USB-C-SMD_TYPE-C-USB-17 | 1 | LCSC | C319148 | XKB Enterprise | U262-161N-4BVC11 |
